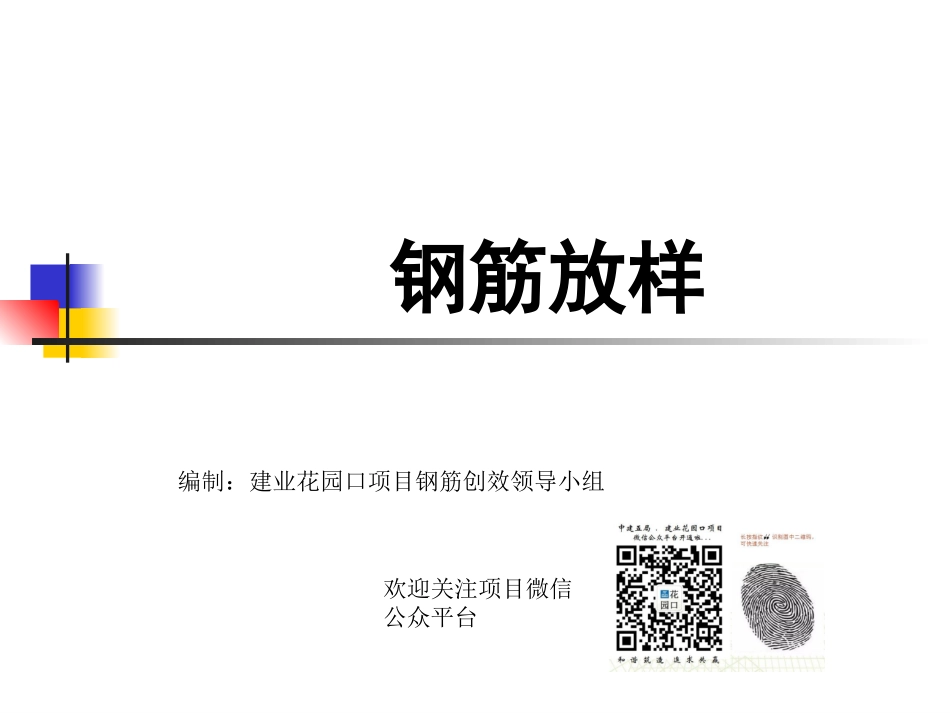

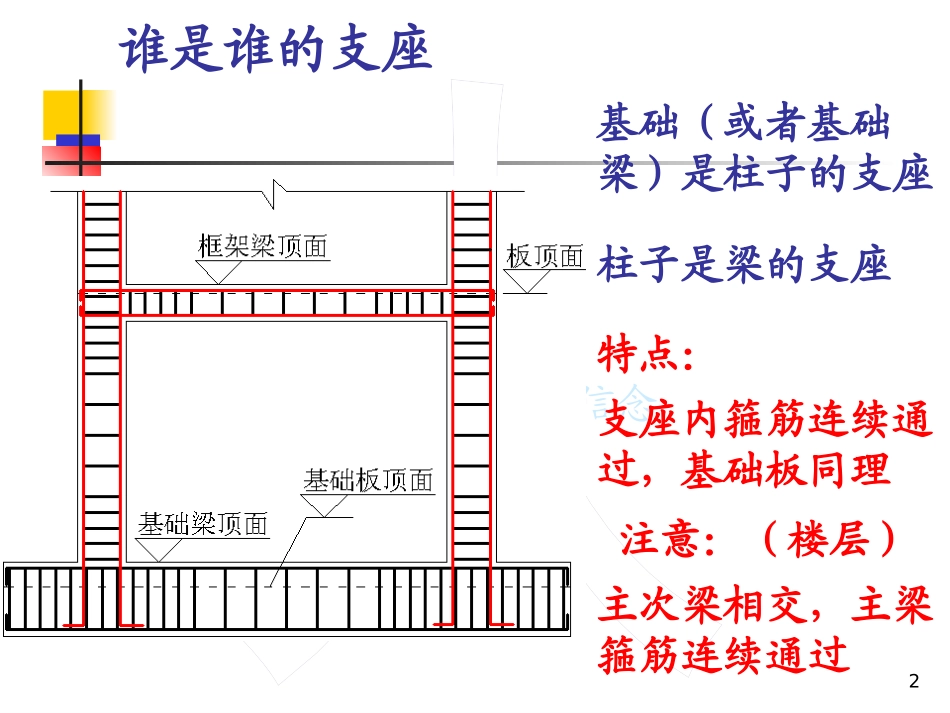

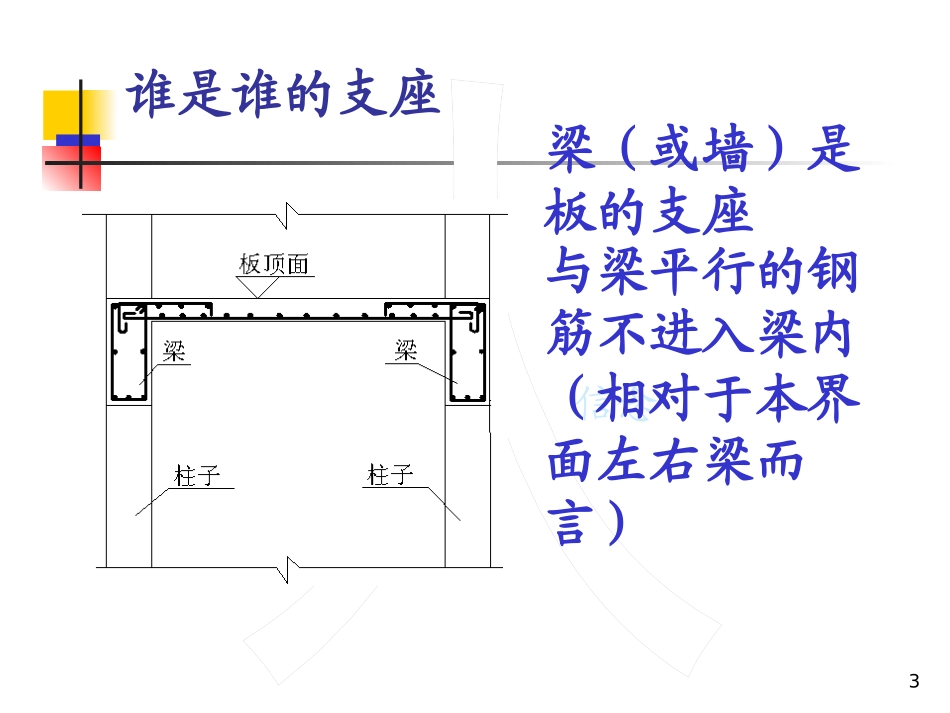

钢筋放样编制：建业花园口项目钢筋创效领导小组欢迎关注项目微信公众平台技术信念2谁是谁的支座基础（或者基础梁）是柱子的支座柱子是梁的支座特点：支座内箍筋连续通过，基础板同理注意：（楼层）主次梁相交，主梁箍筋连续通过技术信念3梁（或墙）是板的支座与梁平行的钢筋不进入梁内（相对于本界面左右梁而言）谁是谁的支座技术信念4基础梁箍筋长度（梁不外伸）大箍筋长度＝[（h-保护层*2）+（b-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d技术信念5基础梁箍筋长度（梁不外伸）小箍筋长度＝[（间距j*2+D）+（h-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d间距j＝（b-保护层*2-D）/6技术信念6柱子基础插筋长度基础插筋长度＝弯折长度a+竖直长度h1+非连接区Hn/3+搭接长度LlE注意：它为短钢筋的计算长度，长钢筋的计算长度为短钢筋的计算长度+0.3Lle+Lle；此处的Hn/3为嵌固部位。（此处只计算了短柱钢筋）（预算中不考虑错层搭接对总量有影响，因为箍筋加密根数不同）技术信念7-1层柱子主筋长度纵筋长度＝-1层层高—1层非连接区Hn/3+1层非连接区Hn/3+搭接长度LlE如果出现多层地下室，只有基础层顶面和首层顶面是1/3净高其余均为（1/6净高、500、柱截面长边）取大值注意：嵌固部位只有一个，如果确定不了它在那个标高部位，请与设计院联系确定。此处的首层应为Hn/6。技术信念81层柱子主筋长度纵筋长度＝首层层高-首层非连接区Hn/6+max(Hn/6，hc，500)+搭接长度LlE技术信念9中间层柱子主筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE非连接区＝max（1/6Hn、500、Hc）技术信念10顶层中柱主筋长度中柱纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d非连接区＝max（1/6Hn、500、Hc）注意：现场应实际量取高、矮钢筋的甩槎长度(钢筋的定尺长度、下料、绑扎都有误差。）此处12d应分情况而定：当满足LaE的情况下直锚且伸到板顶减保护层，当不能满足LaE时为12d。技术信念11单箍筋长度计算同时勾住主筋和箍筋4号箍筋长度＝（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2技术信念12单箍筋长度计算只勾住主筋4号箍筋长度＝（h-保护层*2+d*2）+1.9d*2+max（10d，75mm）*2技术信念13基础箍筋根数计算根数＝（基础高度-基础保护层）/间距-1技术信念14-1层箍筋根数计算按绑扎计算箍筋根数技术信念15搭接加密区范围：48d+48d=48*25*2=2400,加密合计长度为：1267+2400+750+700=5117>4500层高，故全加密技术信念161层箍筋根数计算根部根数＝（加密区长度-50）/加密间距+1按焊接计算梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1注意：梁下根数与梁高范围根数可以合起来计算技术信念17中间层箍筋根数计算根部根数＝（加密区长度-50）/加密间距+1按焊接计算梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1技术信念18技术信念19顶层箍筋根数计算根部根数＝（加密区长度-50）/加密间距+1按焊接计算梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1技术信念20变截面c/hb≤1/6情况主筋计算同前技术信念注意：此截面图为03G101-1图集变截面c/hb＞1/6情况上筋下插1.2LaE下筋上弯：12d技术信念22纯剪力墙配筋平面图配筋立面注意：配筋平面图只是示意，锚固见规范。技术信念23加洞口后钢筋构造注意：洞口加筋见设计要求。技术信念24加门窗配筋平面图配筋立面技术信念25基础插筋长度计算基础插筋长度＝弯折长度a+锚固竖直长度h1+搭接长度1.2LaE根数同垂直筋注意：柱与墙的搭接长度，两者相差0.2LaE技术信念26焊接时的基础插筋构造注意：现场为了不浪费钢筋，高、低槎一般相差一米。技术信念27基础水平筋长度计算内侧长度＝墙外侧长度-保护层*2+弯折长度*2外侧长度＝墙外侧长度-保护层*2注意：外侧长度计算：1、钢筋够长便于操作时使用此计算方法可省料。2、如果净空较大或不便操作时应按规范做大包角。接头错开搭接或在转角处搭接。技术信念28基础水平筋根数根数＝（基础高度-基础保护层）/间距-1技...
