鱼骨图分析法及绘制VIP免费

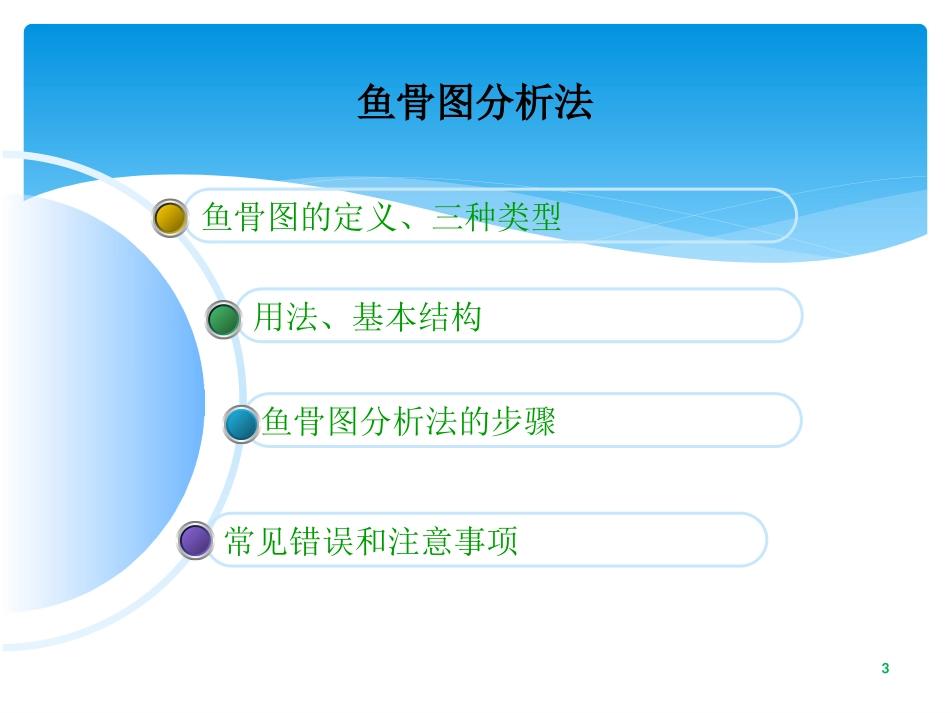

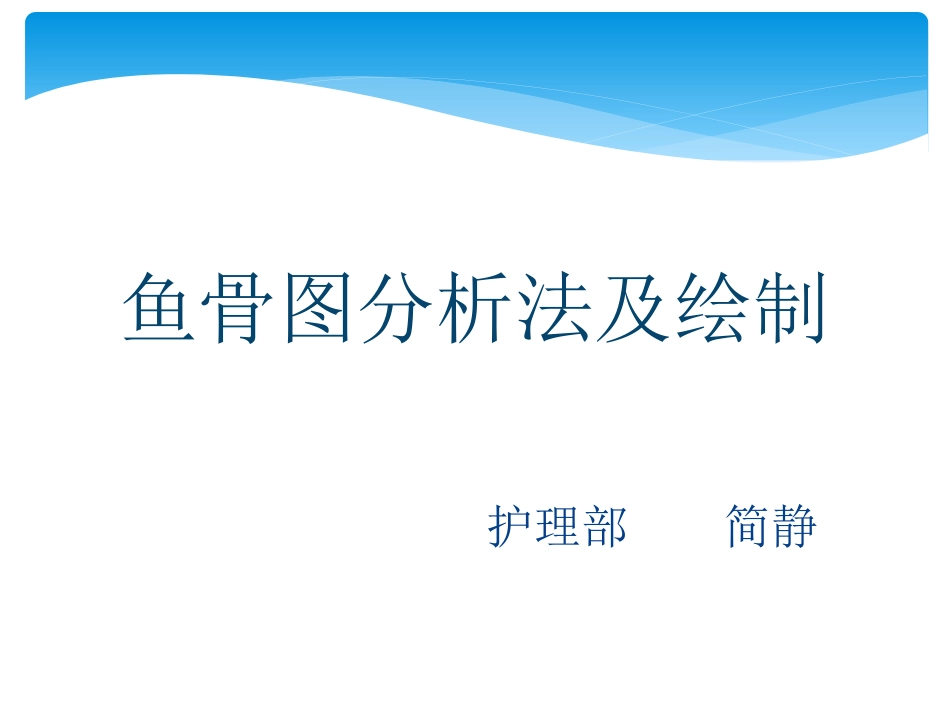

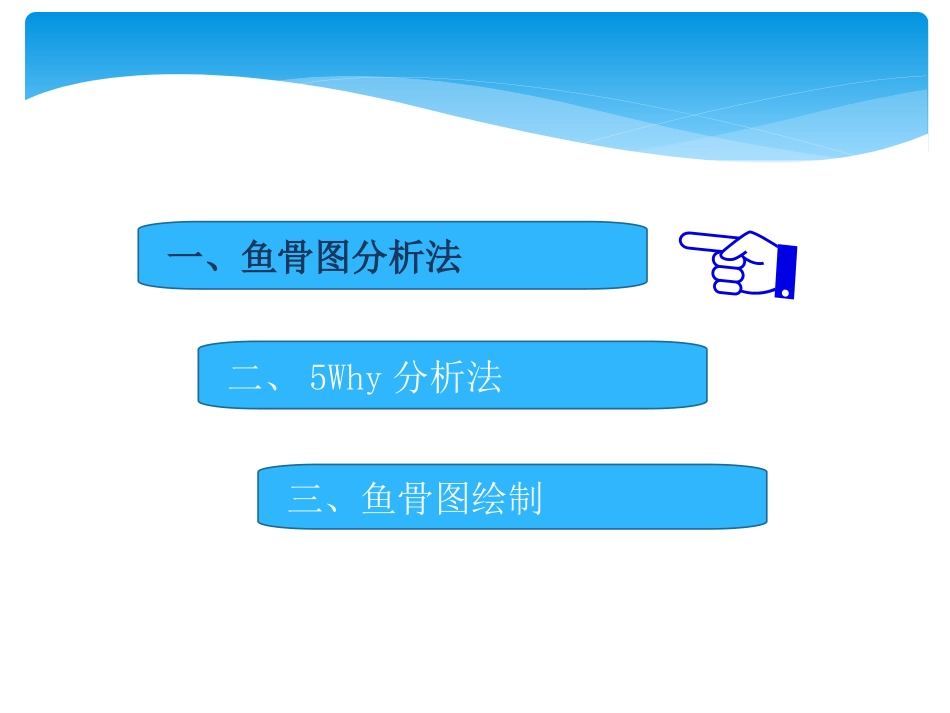

鱼骨图分析法及绘制护理部简静一、鱼骨图分析法二、5Why分析法三、鱼骨图绘制3鱼骨图分析法常见错误和注意事项鱼骨图分析法的步骤用法、基本结构鱼骨图的定义、三种类型4万事皆有因:问题无时无刻不在我们周围。问题是我们的朋友，但是它是大多数人不愿意碰到的朋友。我们需要秉持着找朋友的态度来找出问题，及其发生的原因。鱼骨图可以教我们如何正确找出产生问题的真正原因。鱼骨图分析法5鱼骨图分析法鱼骨图的定义:1953年，日本管理大师石川馨先生所提出的一种把握结果（特性）与原因（影响特性的要因）的极方便而有效的方法，故名“石川图”。问题的特性总是受到一些因素的影响，我们通过头脑风暴法找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫“特性要因图”、“因果图”。因其形状很像鱼骨，是一种发现问题“根本原因”的方法，是一种透过现象看本质的分析方法，也既称为“鱼骨图”或者“鱼刺图”。6头脑风暴研讨会时，让所有成员表达心声，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。目标集中，追求设想数量，越多越好。主张独立思考，各抒己见。鼓励巧妙地利用和改善他人的设想。禁止批评和评论，提倡自由发言，任意思考，知无不言，言无不尽。与会人员一律平等，各种设想全部记录。不强调个人成绩，以小组的整体利益为重，创造民主环境。不阻碍个人新观点的产生，激发个人追求更多更好的主意。鱼骨图分析法7鱼骨图分析法鱼骨图的三种类型各要素与特性值间不存在原因关系，而是结构构成团系。鱼头在右，特性值通常以“为什么……”来写。整理问题型原因型对策型鱼头在左，特性值通常以“如何提高/改善……”来写。8鱼骨图分析法鱼骨图的用法:鱼骨图是一个非定量的工具，可以帮助我们找出引起问题潜在的根本原因。它使我们问自己：问题为什么会发生？使项目小组聚焦于问题的原因，而不是问题的症状。能够集中于问题的实质内容，而不是问题的历史或不同的个人观点。以团队努力，聚集并攻克复杂难题。注重问题发生的根本原因，而不是将责任归结到个人。辨识导致问题或情况的所有原因，并从中找到根本原因。分析导致问题的各原因之间相互的关系。采取补救措施，正确行动，以免再次发生同样的事件。9鱼骨图的基本结构:鱼骨图的基本结构:３２１４５６７○○○○○鱼骨图分析法10鱼骨图分析法的步骤:①决定问题的特性。简单的说特性就是“工作的结果”，首先，对成员讲解会议目的，然后，认清、阐明需要解决的问题，并就此达成一致意见。１鱼骨图分析法特性注意:一条鱼只解决一个问题11②特性和主骨。特性写在右端，用四方框圈起来。主骨用粗线画，加箭头标志。１２特性主骨鱼骨图分析法12③大骨大骨上分类书写3～6个大原因，用四方框圈起来。３要点：绘图时，应保证大骨与主骨成60度夹角。鱼骨图分析法13大原因通常代表是一个具体方向。对于鱼骨图的大骨通常采用6M（5M1E）方法。管理类问题一般从“人事时地物”层别，应视具体情况决定。测量6M方法物料机械人力环境ManpowerMachineryMaterialsMethodsMeasurementMother-nature鱼骨图分析法14④中骨、小骨、孙骨。中骨「事实」。（不从事实开始的话，要做出对策的要因的真实味就淡了。）小骨要围绕「为什么会那样？」来写。孙骨要更进一步来追查「为什么会那样？」来写。孙骨曾孙骨中骨大骨小骨４鱼骨图分析法⑤中骨、小骨、孙骨的表述具体、简洁，推荐以｢主语＋谓语｣｢动词＋形容词｣｢动词＋名词｣的形式比较好。例：「留置针型号不合适」「洗手槽太远」「贪图方便」５要点：绘图时，应保证中骨与主骨平行，小骨与大骨平行。15⑥深究主要因。考虑对特性影响的大小和对策的可能性，深究要因(不一定是最后的要因)。追查要因的时候，要由全员讨论决定，参照经验或数据。将深究的要因称为主要因」｢，用〇标记。“主要因”是可以直接下对策的内容选取“主要因”时，不要超过7项，且应标识在最末端原因。６鱼骨图分析法16⑦记入关联事项。在制成的鱼骨图...
