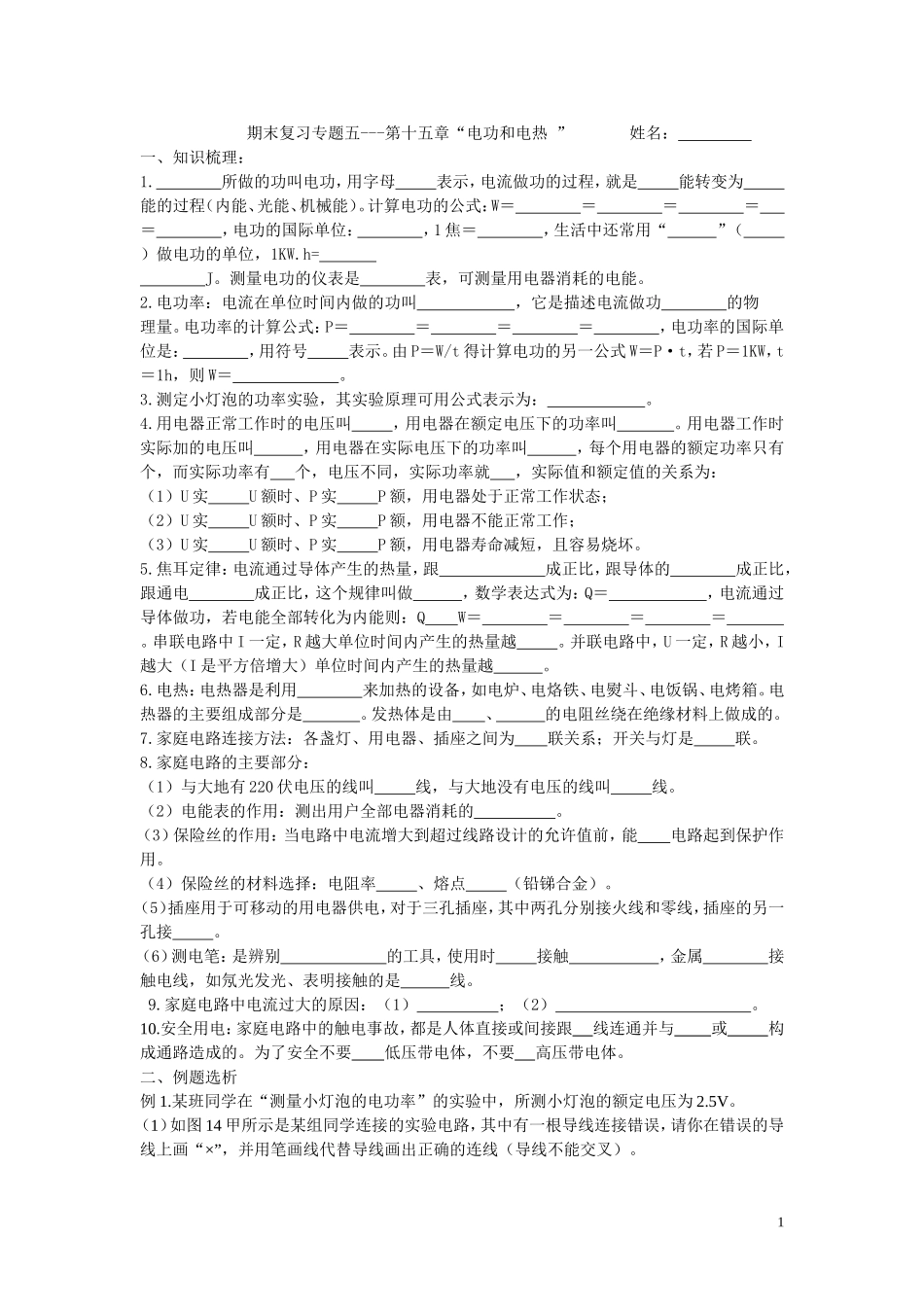

期末复习专题五---第十五章“电功和电热”姓名：一、知识梳理：1.所做的功叫电功，用字母表示，电流做功的过程，就是能转变为能的过程（内能、光能、机械能）。计算电功的公式：W＝＝＝＝＝，电功的国际单位：，1焦＝，生活中还常用“”（）做电功的单位，1KW.h=J。测量电功的仪表是表，可测量用电器消耗的电能。2.电功率：电流在单位时间内做的功叫，它是描述电流做功的物理量。电功率的计算公式：P＝＝＝＝，电功率的国际单位是：，用符号表示。由P＝W/t得计算电功的另一公式W＝P·t，若P＝1KW，t＝1h，则W＝。3.测定小灯泡的功率实验，其实验原理可用公式表示为：。4.用电器正常工作时的电压叫，用电器在额定电压下的功率叫。用电器工作时实际加的电压叫，用电器在实际电压下的功率叫，每个用电器的额定功率只有个，而实际功率有个，电压不同，实际功率就，实际值和额定值的关系为：（1）U实U额时、P实P额，用电器处于正常工作状态；（2）U实U额时、P实P额，用电器不能正常工作；（3）U实U额时、P实P额，用电器寿命减短，且容易烧坏。5.焦耳定律：电流通过导体产生的热量，跟成正比，跟导体的成正比，跟通电成正比，这个规律叫做，数学表达式为：Q＝，电流通过导体做功，若电能全部转化为内能则：QW＝＝＝＝。串联电路中I一定，R越大单位时间内产生的热量越。并联电路中，U一定，R越小，I越大（I是平方倍增大）单位时间内产生的热量越。6.电热：电热器是利用来加热的设备，如电炉、电烙铁、电熨斗、电饭锅、电烤箱。电热器的主要组成部分是。发热体是由、的电阻丝绕在绝缘材料上做成的。7.家庭电路连接方法：各盏灯、用电器、插座之间为联关系；开关与灯是联。8.家庭电路的主要部分：（1）与大地有220伏电压的线叫线，与大地没有电压的线叫线。（2）电能表的作用：测出用户全部电器消耗的。（3）保险丝的作用：当电路中电流增大到超过线路设计的允许值前，能电路起到保护作用。（4）保险丝的材料选择：电阻率、熔点（铅锑合金）。（5）插座用于可移动的用电器供电，对于三孔插座，其中两孔分别接火线和零线，插座的另一孔接。（6）测电笔：是辨别的工具，使用时接触，金属接触电线，如氖光发光、表明接触的是线。9.家庭电路中电流过大的原因：（1）；（2）。10.安全用电：家庭电路中的触电事故，都是人体直接或间接跟线连通并与或构成通路造成的。为了安全不要低压带电体，不要高压带电体。二、例题选析例1.某班同学在“测量小灯泡的电功率”的实验中，所测小灯泡的额定电压为2.5V。（1）如图14甲所示是某组同学连接的实验电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线（导线不能交叉）。1（2）电路连接正确后，该组同学由实验测得的数据绘制了如图14乙所示的I-U关系图象。由图象可知，小灯泡的额定功率是W。（3）为了比较发光二极管和小灯泡哪个更节能，接下来他们用一个发光二极管替换电路中的小灯泡，进一步测量发光二极管的电功率。闭合开关后，无论怎样调节滑动变阻器的滑片，发现此二极管都不发光，且电流表无示数，电压表有示数。经检查整个电路连接及元件均完好，则故障原因是：。故障排除后，经测量和分析可知发光二极管比小灯泡更加节能。例2.在图甲所示的电路中，已知电源为电压可调的直流学生电源，R0是定值电阻，灯泡L1的额定电压为8V，图乙是灯泡L2的UI﹣图象．（1）当开关S接a时，电压表示数为1.0V，电流表示数为0.25A，求R0的阻值；（2）当开关S接a时，调节电源电压，使灯泡L，正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，1min该电路消耗电能是多少？例3.如图所示是一种家用电烤箱内部结构电路简图，它有高、中、低三个档位，已知R1=120Ω，R2=240Ω，求：（1）闭合S1、S3，断开S2时，电烤箱处于什么档位？电路中的电流是多大？（2）闭合S3，断开S1、S2时，通电一分钟电路中电流产生的热量是多大？（3）当电烤箱处于低温档时，它消耗的电功率是多大？（结果保留一位小数．三、课堂练习1．在探究“导体中的电流与电压关系”的实验中，得到了甲、...
