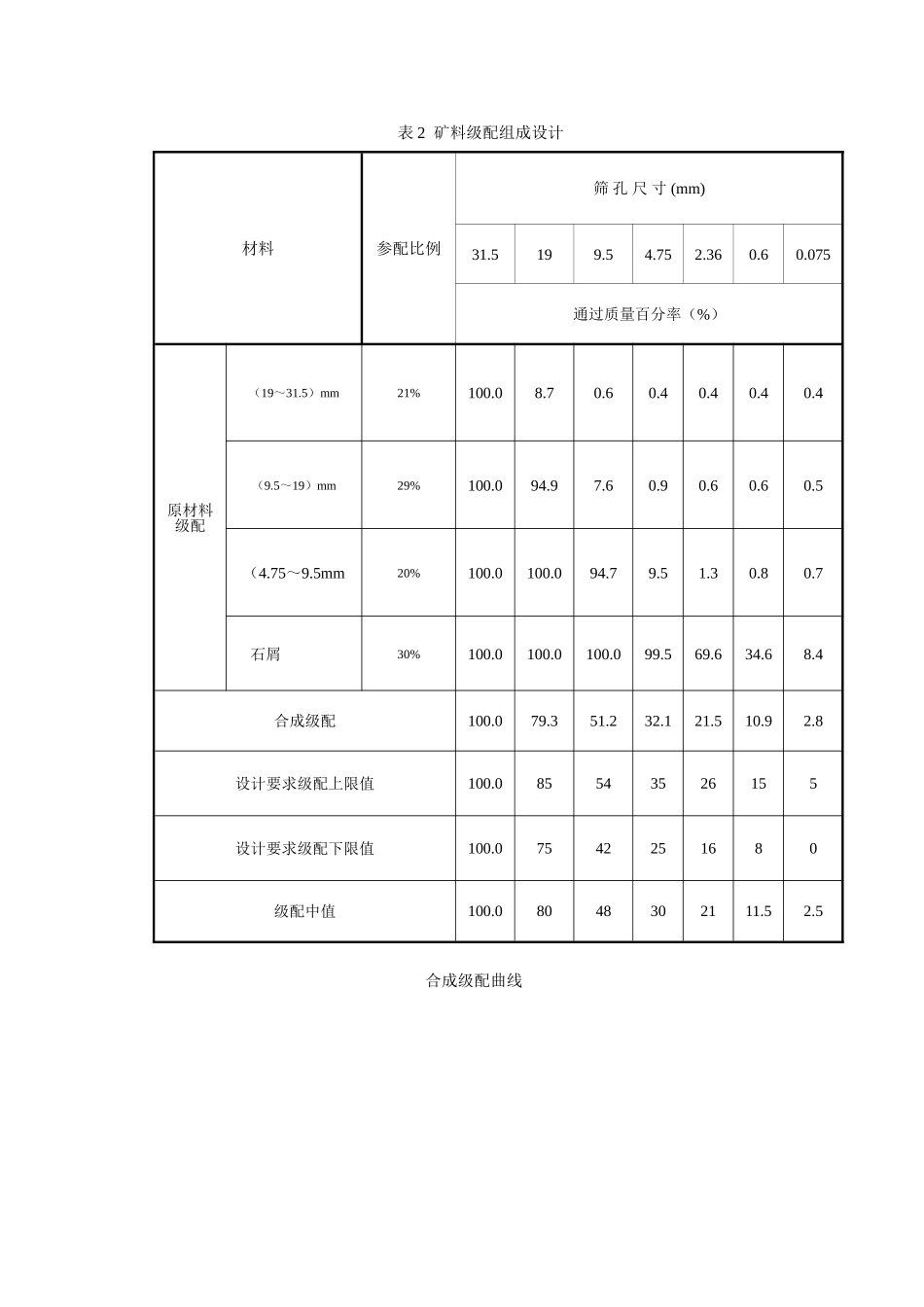

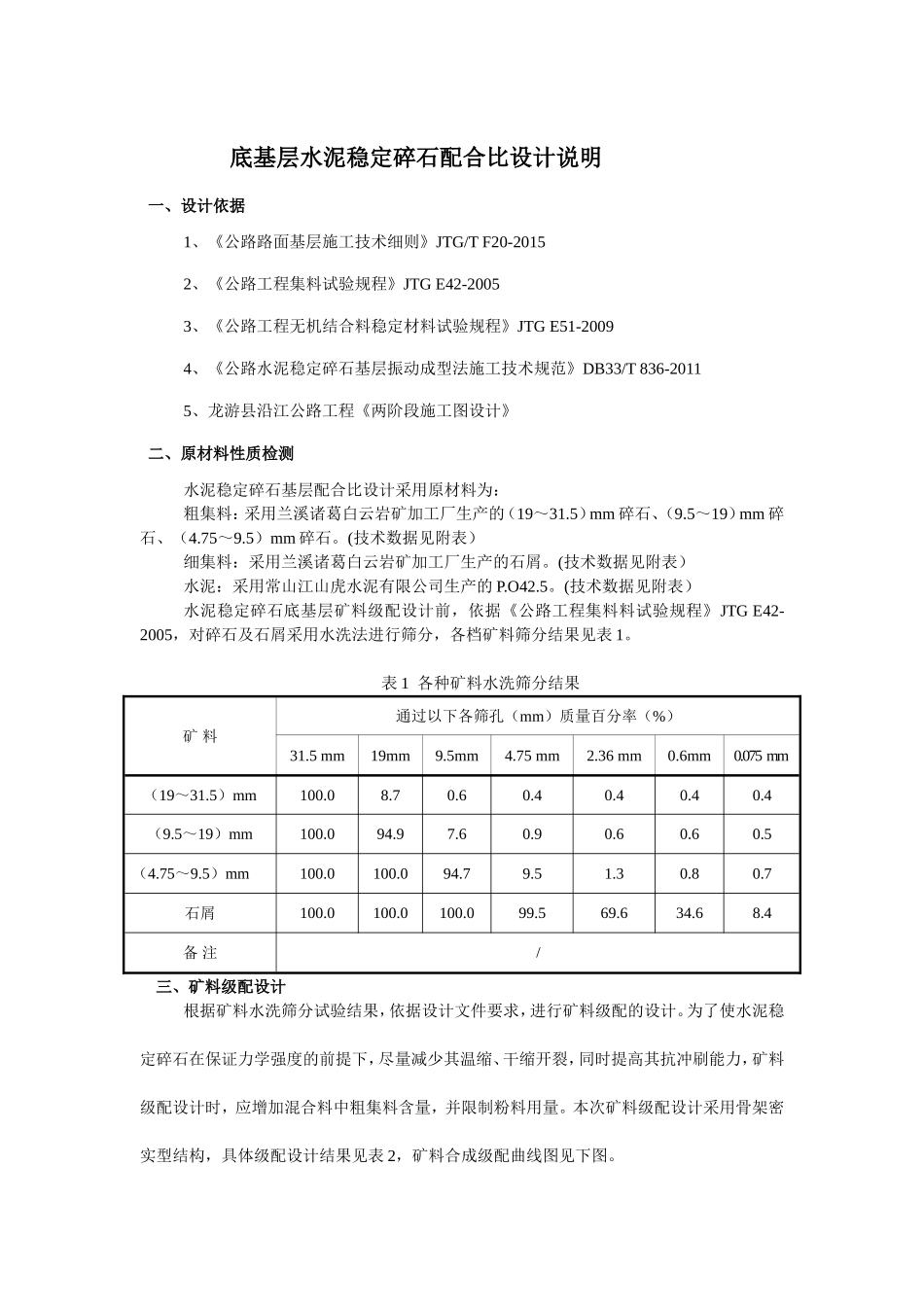

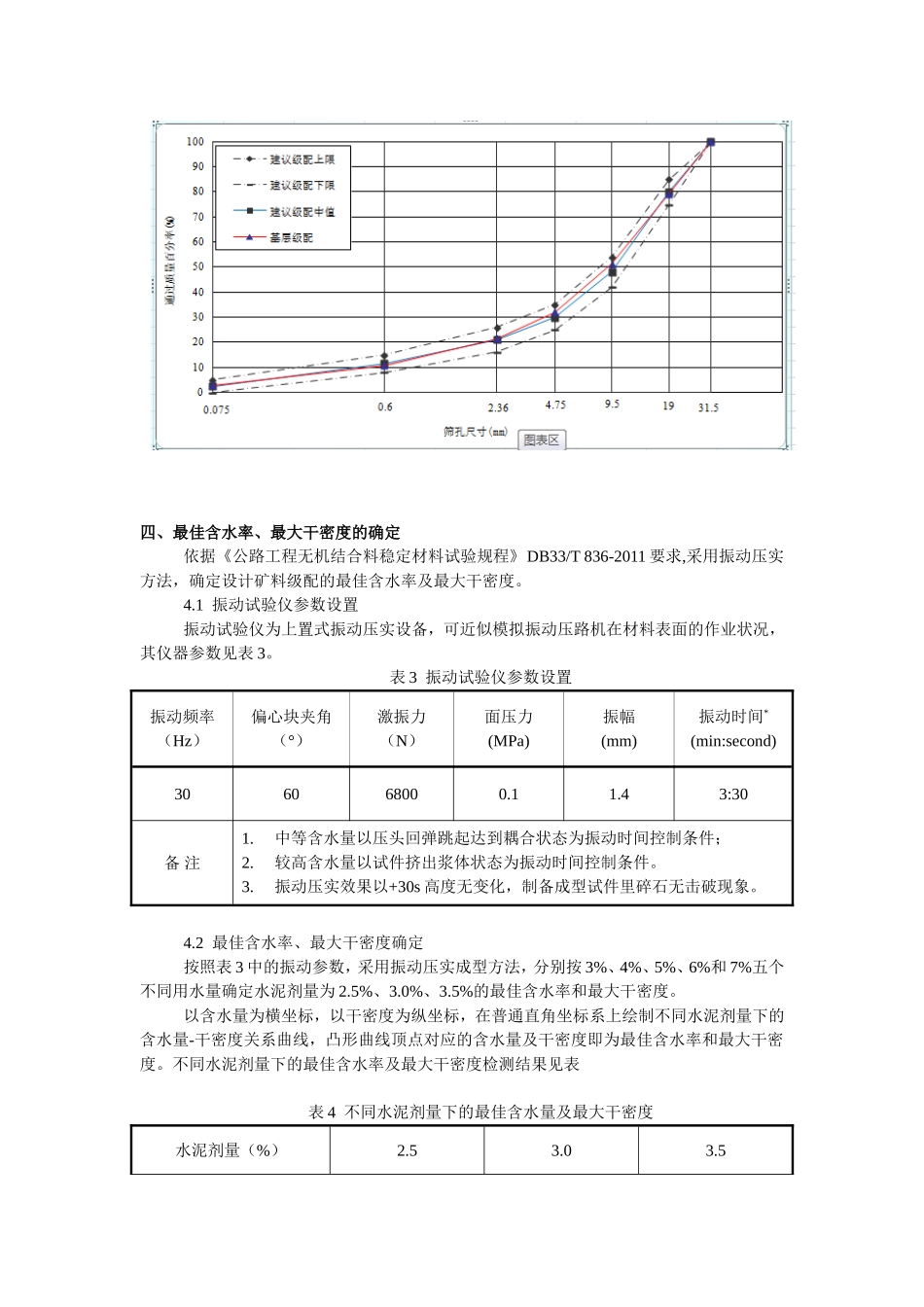

底基层水泥稳定碎石配合比设计说明一、设计依据1、《公路路面基层施工技术细则》JTG/TF20-20152、《公路工程集料试验规程》JTGE42-20053、《公路工程无机结合料稳定材料试验规程》JTGE51-20094、《公路水泥稳定碎石基层振动成型法施工技术规范》DB33/T836-20115、龙游县沿江公路工程《两阶段施工图设计》二、原材料性质检测水泥稳定碎石基层配合比设计采用原材料为：粗集料：采用兰溪诸葛白云岩矿加工厂生产的（19～31.5）mm碎石、（9.5～19）mm碎石、（4.75～9.5）mm碎石。(技术数据见附表）细集料：采用兰溪诸葛白云岩矿加工厂生产的石屑。(技术数据见附表）水泥：采用常山江山虎水泥有限公司生产的P.O42.5。(技术数据见附表）水泥稳定碎石底基层矿料级配设计前，依据《公路工程集料料试验规程》JTGE42-2005，对碎石及石屑采用水洗法进行筛分，各档矿料筛分结果见表1。表1各种矿料水洗筛分结果矿料通过以下各筛孔（mm）质量百分率（%）31.5mm19mm9.5mm4.75mm2.36mm0.6mm0.075mm（19～31.5）mm100.08.70.60.40.40.40.4（9.5～19）mm100.094.97.60.90.60.60.5（4.75～9.5）mm100.0100.094.79.51.30.80.7石屑100.0100.0100.099.569.634.68.4备注/三、矿料级配设计根据矿料水洗筛分试验结果，依据设计文件要求，进行矿料级配的设计。为了使水泥稳定碎石在保证力学强度的前提下，尽量减少其温缩、干缩开裂，同时提高其抗冲刷能力，矿料级配设计时，应增加混合料中粗集料含量，并限制粉料用量。本次矿料级配设计采用骨架密实型结构，具体级配设计结果见表2，矿料合成级配曲线图见下图。表2矿料级配组成设计合成级配曲线材料参配比例筛孔尺寸(mm)31.5199.54.752.360.60.075通过质量百分率（%）原材料级配（19～31.5）mm21%100.08.70.60.40.40.40.4（9.5～19）mm29%100.094.97.60.90.60.60.5（4.75～9.5mm20%100.0100.094.79.51.30.80.7石屑30%100.0100.0100.099.569.634.68.4合成级配100.079.351.232.121.510.92.8设计要求级配上限值100.085543526155设计要求级配下限值100.07542251680级配中值100.08048302111.52.5四、最佳含水率、最大干密度的确定依据《公路工程无机结合料稳定材料试验规程》DB33/T836-2011要求,采用振动压实方法，确定设计矿料级配的最佳含水率及最大干密度。4.1振动试验仪参数设置振动试验仪为上置式振动压实设备，可近似模拟振动压路机在材料表面的作业状况，其仪器参数见表3。表3振动试验仪参数设置振动频率（Hz）偏心块夹角（°）激振力（N）面压力(MPa)振幅(mm)振动时间*(min:second)306068000.11.43:30备注1.中等含水量以压头回弹跳起达到耦合状态为振动时间控制条件；2.较高含水量以试件挤出浆体状态为振动时间控制条件。3.振动压实效果以+30s高度无变化，制备成型试件里碎石无击破现象。4.2最佳含水率、最大干密度确定按照表3中的振动参数，采用振动压实成型方法，分别按3%、4%、5%、6%和7%五个不同用水量确定水泥剂量为2.5%、3.0%、3.5%的最佳含水率和最大干密度。以含水量为横坐标，以干密度为纵坐标，在普通直角坐标系上绘制不同水泥剂量下的含水量-干密度关系曲线，凸形曲线顶点对应的含水量及干密度即为最佳含水率和最大干密度。不同水泥剂量下的最佳含水率及最大干密度检测结果见表表4不同水泥剂量下的最佳含水量及最大干密度水泥剂量（%）2.53.03.5最佳含水量（%）4.54.85.1最大干密度（g/cm3）2.3402.3562.372五、7天无侧限抗压强度检测根据振动试验结果，按照《公路工程无机结合料稳定材料试验规程》JTGE51-2009试验方法，采用设计预选的2.5%、3.0%、3.5%三个水泥剂量分别做无侧限抗压强度试验，成型试件按照97%的压实度控制。将成型好的试件用塑料袋包裹后放在标准养护室养生7天，养生温度为20℃，相对湿度为大于95%，在养生的最后一天（第七天）将试件浸水。不同水泥剂量下的无侧限抗压强度检测结果见表5。表5无侧限抗压强度试验结果水泥剂量（%）平均抗压强度（MPa）标准差（MPa）变异系数（%）强度代表值Rc0.90(MPa)强度要求值Rd（MPa）备注2.53.10.144.524.2≥4.0不满足3.04.50.327.114.4≥4.0满足3.54.90.479.594.6≥4.0满足六、配合比的选...
