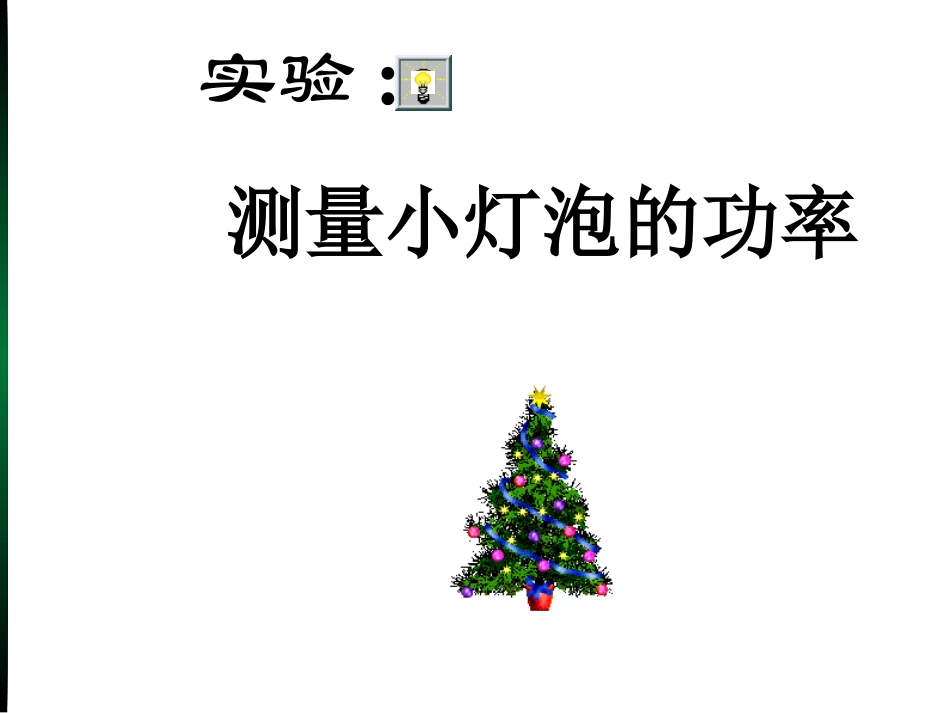

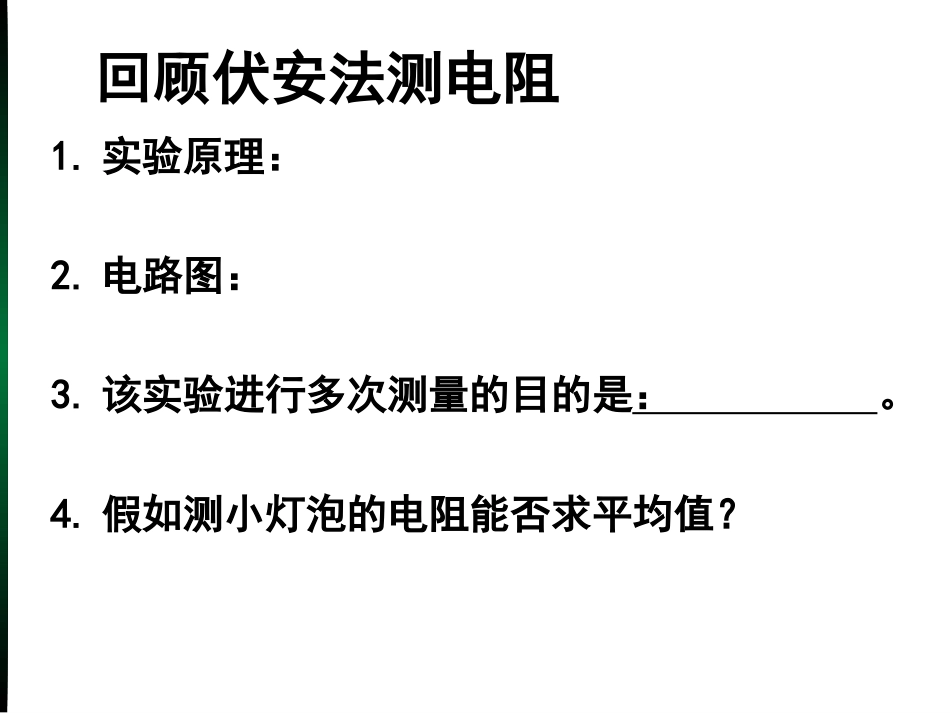

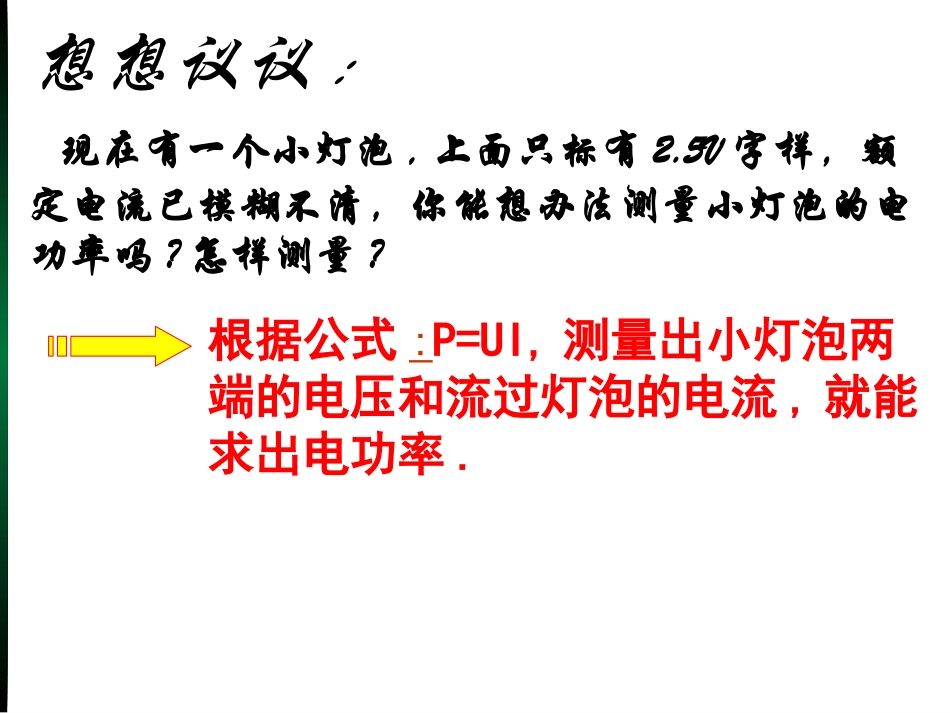

测量小灯泡的功率实验:回顾伏安法测电阻1.实验原理：2.电路图：3.该实验进行多次测量的目的是：。4.假如测小灯泡的电阻能否求平均值？想想议议:现在有一个小灯泡,上面只标有2.5V字样，额定电流已模糊不清，你能想办法测量小灯泡的电功率吗?怎样测量?根据公式:P=UI,测量出小灯泡两端的电压和流过灯泡的电流,就能求出电功率.1.实验目的：测定小灯泡的电功率2.实验原理：3.应该测量的物理量:是_______和______。电压电流实验探究：P=UI4.实验器材：额定电压为2.5V的小灯泡一个，3V电源，开关，滑动变阻器，导线若干，除此以外，还需要_________，_________。电压表电流表（1）实验设计中为什么加入滑动变阻器？答：1.保护电路2.改变电路中电流及小灯泡两端的电压（2）怎样连接滑动变阻器？答：应一上一下连接，且还要与小灯泡串联。3.实验中应该测量几个量？答：根据公式P=UI，要测量小灯泡的电功率必须测量小灯泡两端的电压U以及流过小灯泡的电流I。4.电流表、电压表应分别连在什么位置上？答：因为要测小灯泡两端的电压以及流过小灯泡的电流，所以电压表应与小灯泡并联，电流表应与小灯泡串联。5.滑动变阻器的滑片在闭合开关前应该放在什么位置？为什么？滑动变阻器的滑片放在阻值最大处电路图7、进行实验1、根据电路图连接电路连接电路时，应注意：(1)开关应______，(2)小灯泡的额定电压为2.5V，电阻约8Ω，则电压表、电流表应选择的量程分别是_________、___________.（3）闭合开关前，滑动变阻器应调到__________。断开0~0.6A0~3V阻值最大进行实验2、闭合开关，调节滑片，使电压表的示数达到2.5V，记下电流表的示数；3、调节滑片使电压表的示数略大于2.5V（最大只能调到3V），记下电流表的示数；4、调节滑片使电压表的示数小于2.5V（可调到2V），记下电流表的示数实验记录表小电灯规格电压表示数U/V电流表示数I/A小电灯的亮度小电灯的功率P/W额定电压U额=2.5V20.32发光较弱0.64实验记录表小电灯规格电压表示数U/V电流表示数I/A小电灯的亮度小电灯的功率P/W额定电压U额=2.5V20.32发光较弱0.642.50.4正常发光1实验记录表小电灯规格小电灯规格电压表示数电压表示数U/VU/V电流表示数电流表示数I/AI/A小电灯的亮度小电灯的亮度小电灯的功率小电灯的功率P/WP/W额定电压额定电压UU额额=2.5V=2.5V20.32发光较弱0.642.50.4正常发光130.48发光很强1.44实验结论：（4）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越.（5）小灯泡的亮度由小灯泡的决定，实际功率越大，小灯泡越.（1）当U实＝U额，P实P额，灯泡正常发光。（2）当U实U额，P实P额，较正常发光亮。<大实际功率亮=﹥1.一位同学,连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数，请分析电路中可能出现的故障:2.另一位同学在连接好电路后，闭合开关，发现小灯泡特别亮，这说明他在闭和开关前没有:将滑动变阻器的滑片放在最大阻值处小电灯处断路或电流表电压表的位置接反了。3.在测量小灯泡的功率的实验中，某同学在连接滑动变阻器时，由于粗心，连接的电路闭合开关后，移动变阻器的滑片时并不能改变灯泡的亮度，，请你根据以下情况来判断该同学的连接过程中分别出现了何种错误？（1）小灯泡始终都亮时，原因：（2）小灯泡始终都暗时，原因：答：滑动变阻器的接线拄都接在上边了。答：滑动变阻器的接线拄都接在下边了。4.某同学在实验时得到如下表格，该实验现象和数据记录都正确，你能指出他设计的表格的错误吗？实验次数电压/v电流/A亮度电功率/w平均电功率/w12.200.28比正常暗0.620.7622.500.30正常发光0.7532.800.32比正常亮0.90答：不应该设计求答：不应该设计求平均电功率。牛刀小试：如图是某同学测定2.5V小灯泡的额定功率的电路图1、开关闭合前滑片P应该移动到端，然后接通电路。开关闭合，调节滑动变阻器，当电压表的读数是____伏特时，立即记下电流表的示数，算出小灯泡的额定功率。b2.52.5该同学在三次测量中所记录的数据如下表，试分析表中数据求出小灯泡的额定功率为______。次数电压(V)电流(A)120.2422.50.3330.40.75W该实验多次测量的目的是。比较小灯泡亮度与电功率大小的关系
