汽车底盘基本知识VIP免费

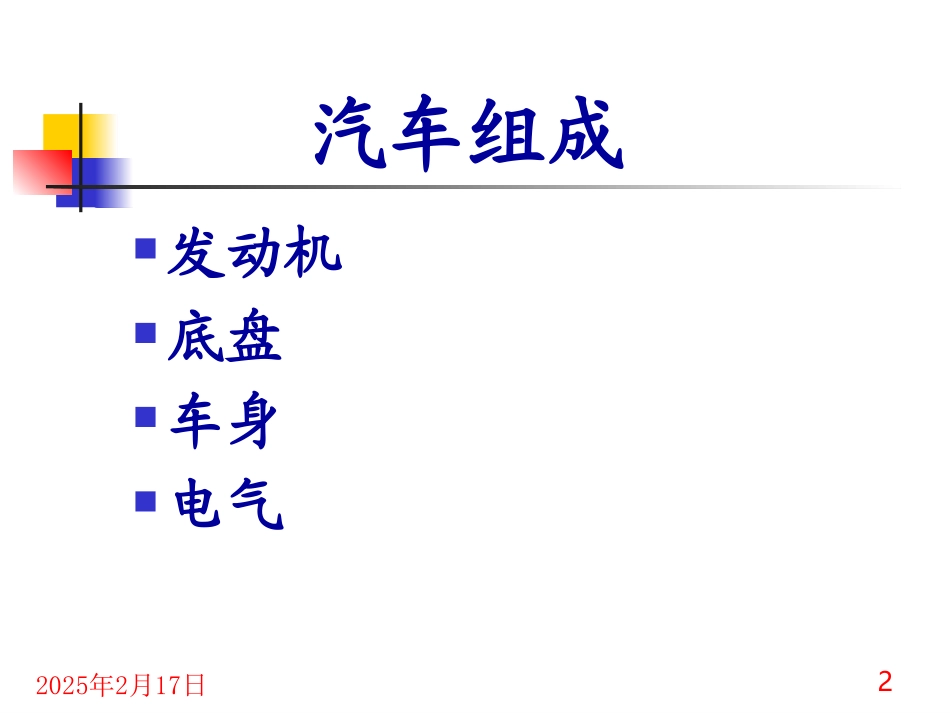

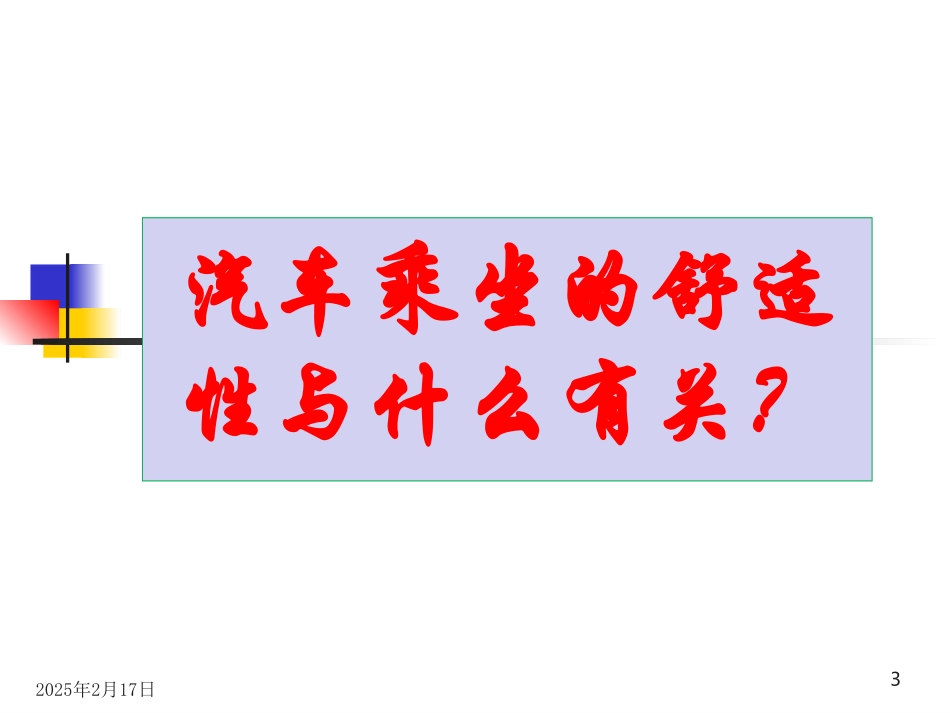

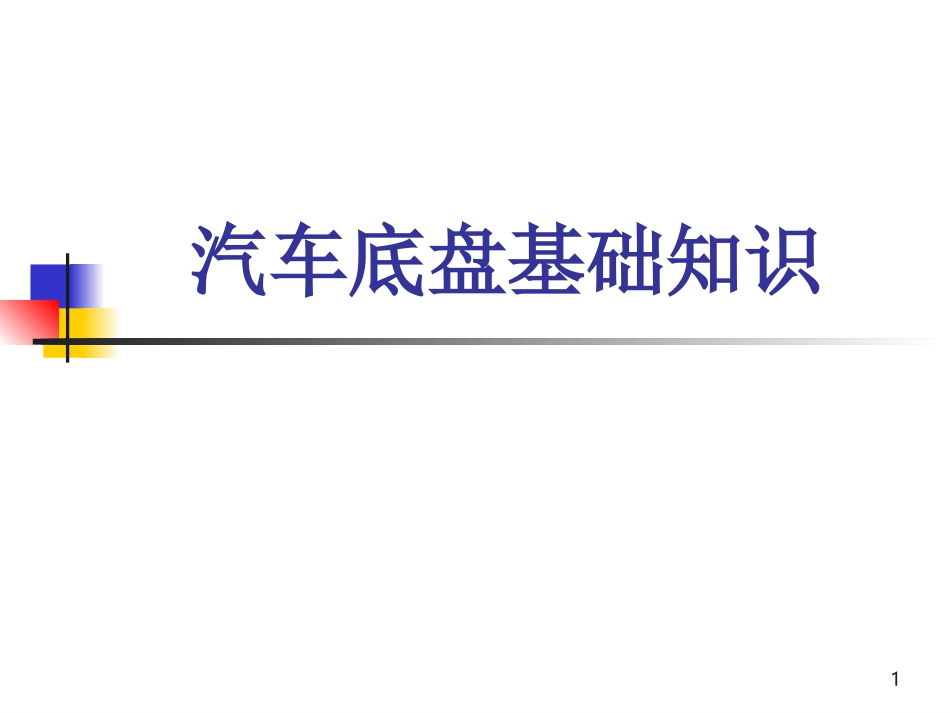

汽车底盘基础知识12025年2月17日2汽车组成发动机底盘车身电气汽车乘坐的舒适性与什么有关？32025年2月17日底盘Chassis底盘作用是支承,安装汽车发动机,并接受,传递发动机的动力，使汽车产生运动。底盘由传动系、行驶系、转向系和制动系四部分组成。1-离合器2-变速器3-万向节4-驱动桥5-差速器6-半轴7-主减速器8-传动轴2025年2月17日5底盘汽车底盘2025年2月17日61、底盘概述72025年2月17日7•发动机前置、后轮驱动•发动机前置、前驱驱动•发动机中置、后轮驱动•发动机后置、后轮驱动•四轮驱动汽车驱动方式发动机前置后轮驱动（FR）2025年2月17日9发动机前置前轮驱动（FF）2025年2月17日10发动机后置后轮驱动（RR）2025年2月17日11发动机前置四轮驱动（XWD）2、底盘组成1功用及组成功用：接受发动机的动力，使汽车运动并按照驾驶员的操纵而正常行驶。组成：传动系行驶系转向系制动系底盘传动系（把枯吃枯吃转的发动机的动力传给驱动轮,没有它车只能是一个带外壳的组合沙发）行驶系(把汽车各个部分连成一个整体并对全车起支承作用,如车架、悬架、车轮、车桥都是它的零件)转向系（这个就很好理解了，没有它，您只能在直道上飚车，没有转弯的机会）制动装置（开车最危险的就是想停的时候，它的起作用:主要起减速、停车以及驻车的作用）。2025年2月17日14汽车传动系功用：将发动机发出的动力传递给驱动轮。—减速与变速—实现汽车倒驶—中断动力传递—差速作用组成：离合器、变速器、由万向节和传动轴组成的万向传动装置以及安装在驱动桥中的主减速器、差速器和半轴1、汽车的动力是一直传递给汽车的车轮的吗？2、需要时如何中断动力的传递？3、传递动力的时间长，还是中断动力的时间长？4、所有的车都有离合器吗？思考2025年2月17日18大家知道这两款车在操纵上有什么区别吗？有离合器换挡变速无离合自动变速联系一下我们熟悉的摩托车继续返回19对手动挡汽车而言，变速前必须通过离合器将动力阻断，从而进行换挡操作。现在我们就来认识一下离合器吧离合器主动部分与发动机飞轮相连，从动部分与变速器相连，由驾驶员通过脚踩踏板来操纵。20离合器功用及分类1、保证汽车平稳起步发动机起动后，挂入一挡，慢慢接合离合器，使发动机与传动系逐渐接合，平稳起步2、保证汽车传动系换挡时工作平顺换挡时，可使不同转速的齿轮或齿圈在啮合前接近同步，减少冲击，换挡轻便，噪声小。3、防止传动系零件过载紧急制动或受很大冲击时，起到缓冲作用，减轻传动系零件受力，防止损坏－摩擦式离合器－液力偶合器－电磁离合器分类：摩擦式离合器按从动盘数不同分按压紧弹簧型式分按操纵机构型式分单片式双片式多簧式中央弹簧式膜片弹簧式机械式液压式气压式返回单片式离合器返回双片式离合器返回多簧式离合器返回膜片式离合器28膜片弹簧离合器的结构与工作原理2025年2月17日29膜片弹簧2025年2月17日30压盘及从动盘31压紧机构主动部分从动部分操纵机构飞轮压盘离合器盖从动盘变速器第一轴压紧弹簧分离轴承分离杠杆拨叉、拉杆踏板等2025年2月17日32工作原理安装前接合位置分离位置2025年2月17日33离合器液压式操纵机构2025年2月17日34变速器的功用及分类功用－改变转矩与转速－实现汽车倒驶－中断动力传递分类－有级式变速器－无级式变速器－综合式变速器2025年2月17日35变速器工作原理观看动画：2025年2月17日362025年2月17日37捷达轿车传动系2025年2月17日38捷达轿车变速器2025年2月17日392025年2月17日40桑塔纳轿车变速器2025年2月17日41两轴式变速器2025年2月17日42两轴式变速器2025年2月17日43两轴式变速器2025年2月17日44两轴式变速器工作原理观看动画：2025年2月17日45三轴式变速器工作原理观看动画：2025年2月17日46解放1091型汽车变速器工作原理观看动画：2025年2月17日47六档变速器操纵结构示意图2025年2月17日48北京切诺基变速操纵机构示意图2025年2月17日492025年2月17日50安全装置自锁装置互锁装置倒档锁装置2025年2月17日51自锁与互锁2025年2月17日52自锁原理观看动画：2025年2月17日53互锁原理观看动画：2025年2月17日54倒档锁原理观看动画：2025年2月17日55...
