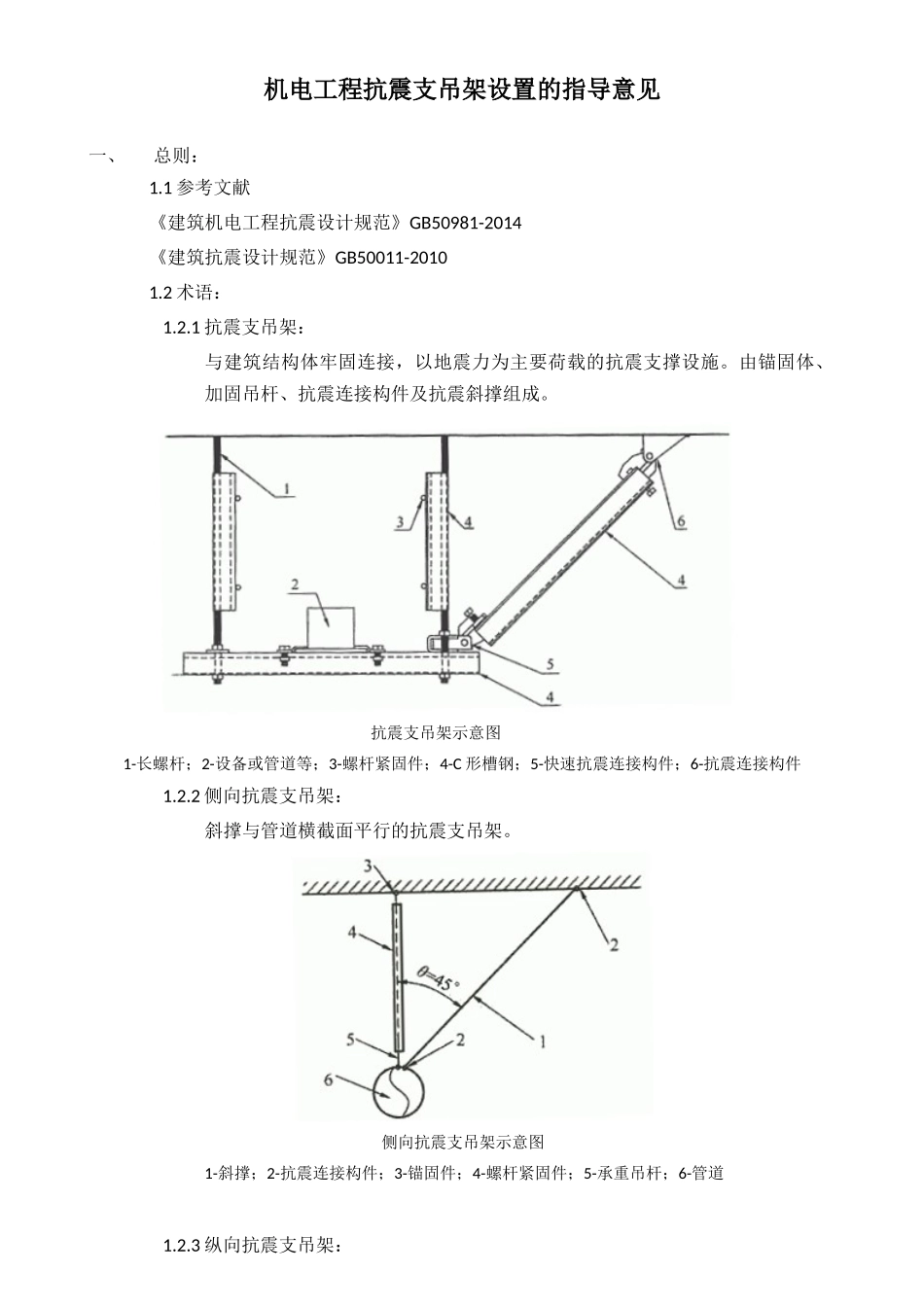

机电工程抗震支吊架设置的指导意见_第1页
1/7

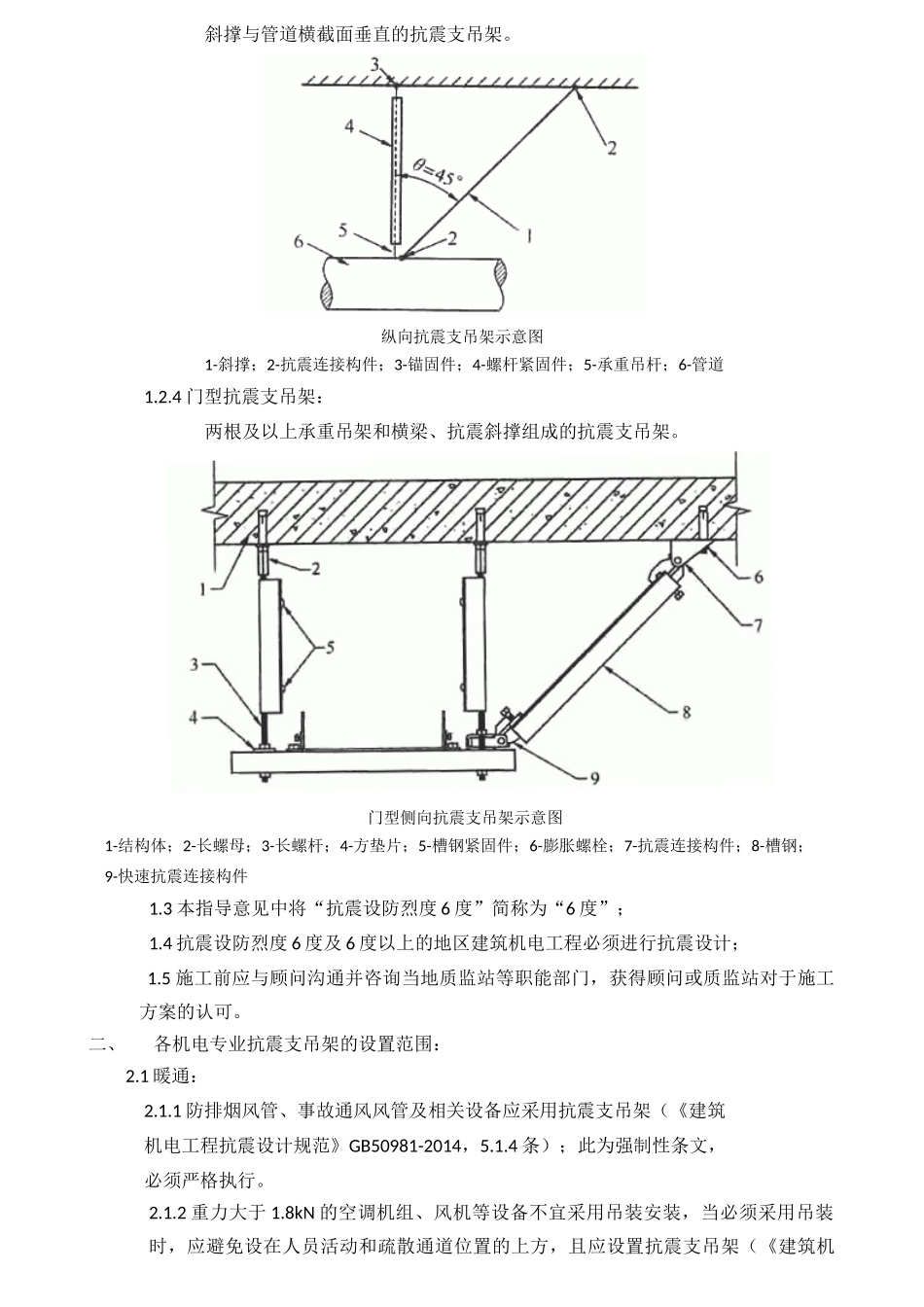

机电工程抗震支吊架设置的指导意见_第2页
2/7

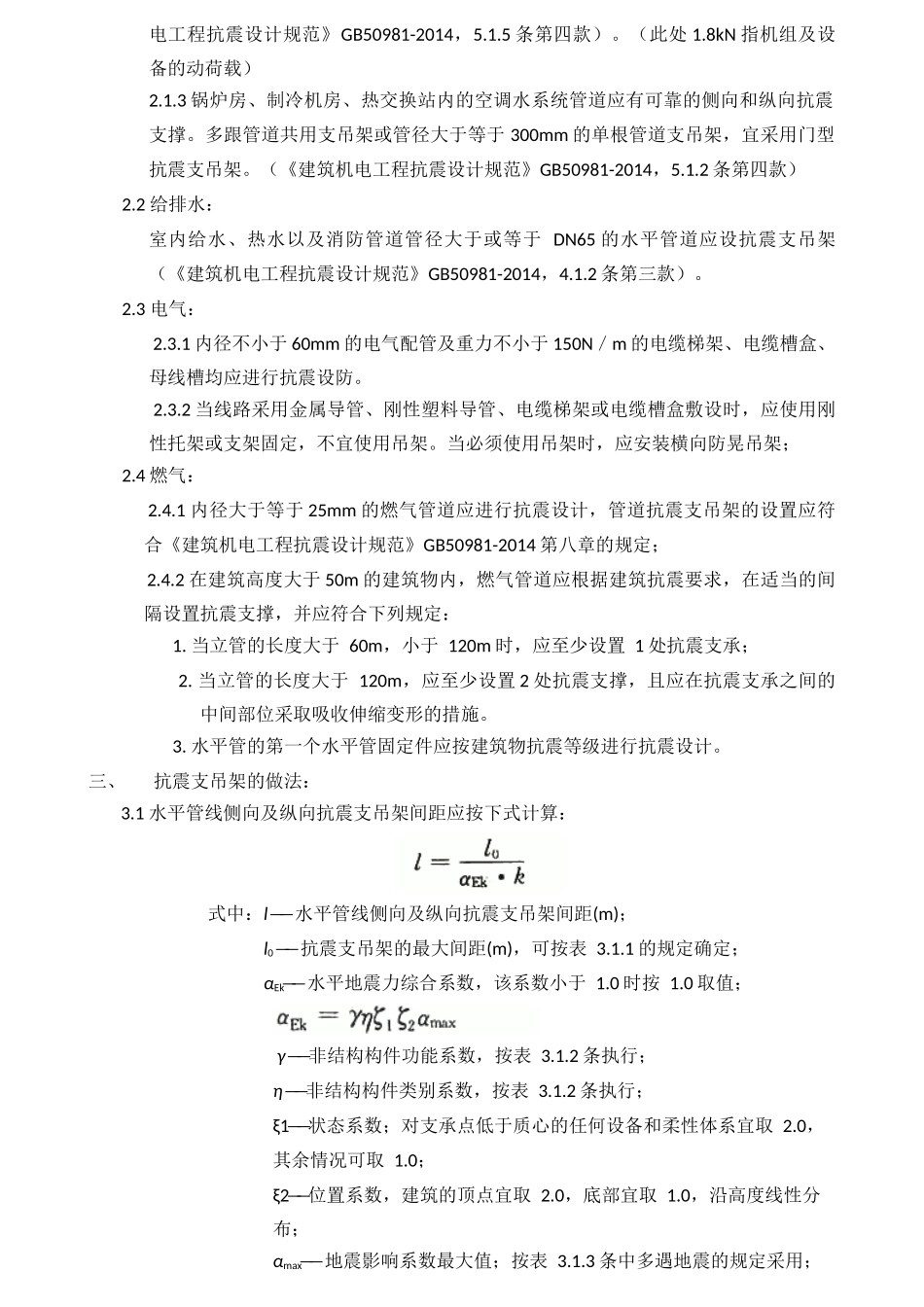

机电工程抗震支吊架设置的指导意见_第3页
3/7
机电工程抗震支吊架设置的指导意见一、总则:1.1参考文献《建筑机电工程抗震设计规范》GB50981-2014《建筑抗震设计规范》GB50011-20101.2术语:1.2.1抗震支吊架:与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。抗震支吊架示意图1-长螺杆;2-设备或管道等;3-螺杆紧固件;4-C形槽钢;5-快速抗震连接构件;6-抗震连接构件1.2.2侧向抗震支吊架:斜撑与管道横截面平行的抗震支吊架。侧向抗震支吊架示意图1-斜撑;2-抗震连接构件;3-锚固件;4-螺杆紧固件;5-承重吊杆;6-管道1.2.3纵向抗震支吊架:斜撑与管道横截面垂直的抗震支吊架。纵向抗震支吊架示意图1-斜撑;2-抗震连接构件;3-锚固件;4-螺杆紧固件;5-承重吊杆;6-管道1.2.4门型抗震支吊架:两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。门型侧向抗震支吊架示意图1-结构体;2-长螺母;3-长螺杆;4-方垫片;5-槽钢紧固件;6-膨胀螺栓;7-抗震连接构件;8-槽钢;9-快速抗震连接构件1.3本指导意见中将“抗震设防烈度6度”简称为“6度”;1.4抗震设防烈度6度及6度以上的地区建筑机电工程必须进行抗震设计;1.5施工前应与顾问沟通并咨询当地质监站等职能部门,获得顾问或质监站对于施工方案的认可。二、各机电专业抗震支吊架的设置范围:2.1暖通:2.1.1防排烟风管、事故通风风管及相关设备应采用抗震支吊架(《建筑机电工程抗震设计规范》GB50981-2014,5.1.4条);此为强制性条文,必须严格执行。2.1.2重力大于1.8kN的空调机组、风机等设备不宜采用吊装安装,当必须采用吊装时,应避免设在人员活动和疏散通道位置的上方,且应设置抗震支吊架(《建筑机电工程抗震设计规范》GB50981-2014,5.1.5条第四款)。(此处1.8kN指机组及设备的动荷载)2.1.3锅炉房、制冷机房、热交换站内的空调水系统管道应有可靠的侧向和纵向抗震支撑。多跟管道共用支吊架或管径大于等于300mm的单根管道支吊架,宜采用门型抗震支吊架。(《建筑机电工程抗震设计规范》GB50981-2014,5.1.2条第四款)2.2给排水:室内给水、热水以及消防管道管径大于或等于DN65的水平管道应设抗震支吊架(《建筑机电工程抗震设计规范》GB50981-2014,4.1.2条第三款)。2.3电气:2.3.1内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。2.3.2当线路采用金属导管、刚性塑料导管、电缆梯架或电缆槽盒敷设时,应使用刚性托架或支架固定,不宜使用吊架。当必须使用吊架时,应安装横向防晃吊架;2.4燃气:2.4.1内径大于等于25mm的燃气管道应进行抗震设计,管道抗震支吊架的设置应符合《建筑机电工程抗震设计规范》GB50981-2014第八章的规定;2.4.2在建筑高度大于50m的建筑物内,燃气管道应根据建筑抗震要求,在适当的间隔设置抗震支撑,并应符合下列规定:1.当立管的长度大于60m,小于120m时,应至少设置1处抗震支承;2.当立管的长度大于120m,应至少设置2处抗震支撑,且应在抗震支承之间的中间部位采取吸收伸缩变形的措施。3.水平管的第一个水平管固定件应按建筑物抗震等级进行抗震设计。三、抗震支吊架的做法:3.1水平管线侧向及纵向抗震支吊架间距应按下式计算:式中:l──水平管线侧向及纵向抗震支吊架间距(m);l0──抗震支吊架的最大间距(m),可按表3.1.1的规定确定;αEk──水平地震力综合系数,该系数小于1.0时按1.0取值;γ──非结构构件功能系数,按表3.1.2条执行;η──非结构构件类别系数,按表3.1.2条执行;ξ1──状态系数;对支承点低于质心的任何设备和柔性体系宜取2.0,其余情况可取1.0;ξ2──位置系数,建筑的顶点宜取2.0,底部宜取1.0,沿高度线性分布;αmax──地震影响系数最大值;按表3.1.3条中多遇地震的规定采用;k──抗震斜撑角度调整系数。当斜撑垂直长度与水平长度比为1.00时,调整系数取1.00;当斜撑垂直长度与水平长度比小于或等于1.50时,调整系数取1.67;当斜撑垂直长度与水平长度比小于或等于2.00时,调整系数取2.33。表3.1.1抗震支吊架的最大间距管道类别抗震支吊架最大间距(m)侧向纵向给水、热水及消防管道新建工程刚性...
