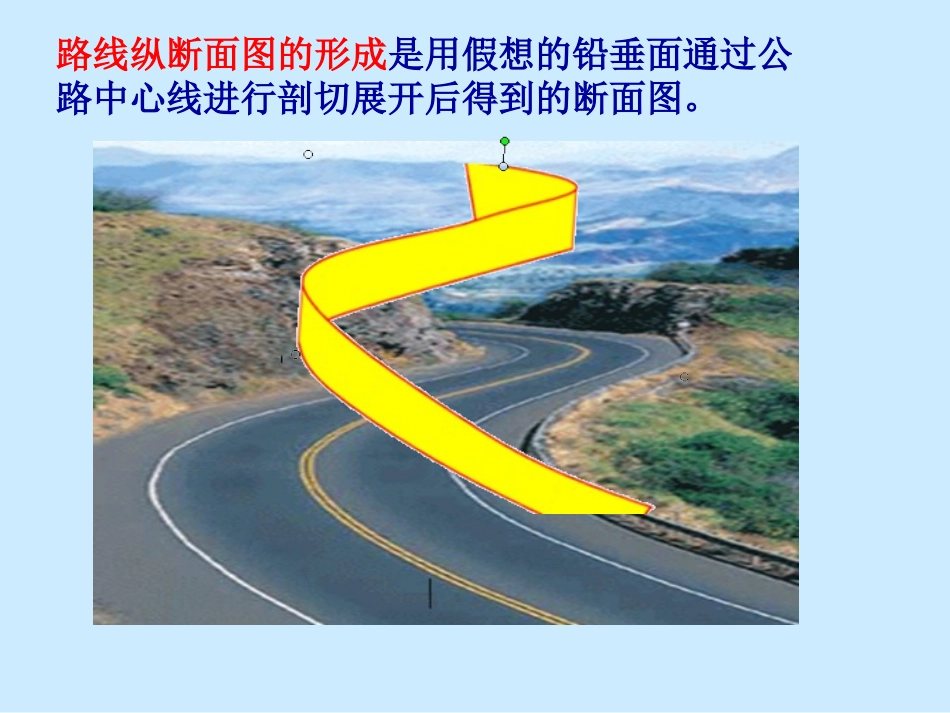

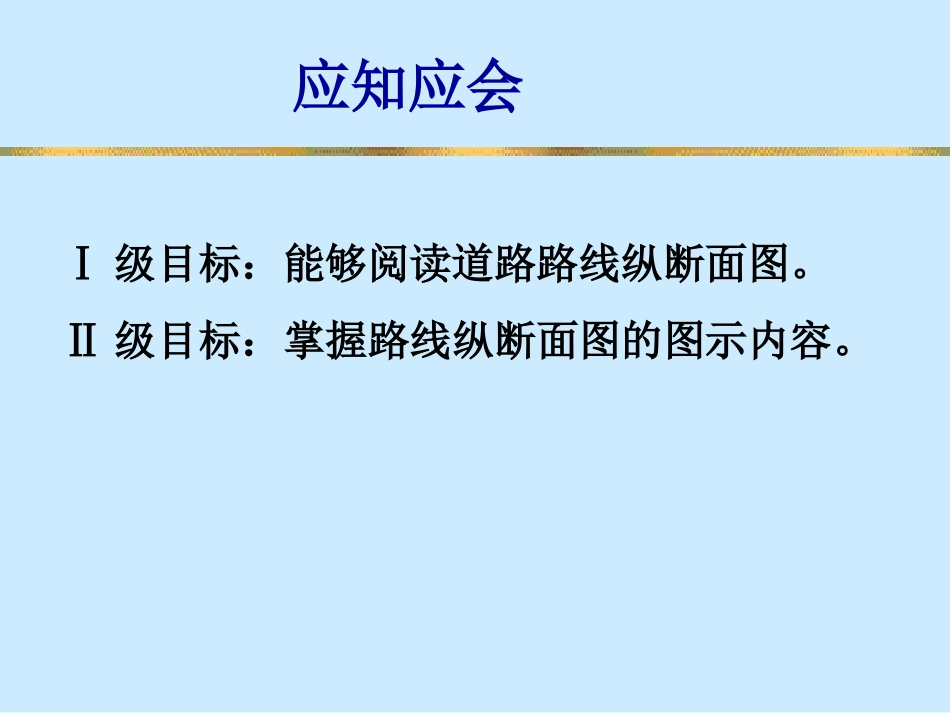

第二节路线纵断面图应知应会Ⅰ级目标：能够阅读道路路线纵断面图。Ⅱ级目标：掌握路线纵断面图的图示内容。路线纵断面图的形成是用假想的铅垂面通过公路中心线进行剖切展开后得到的断面图。路线纵断面图作用：主要表达路线中心纵向设计线型以及地面的起伏、地质和沿线设置构造物的概况。组成：主要有两部分组成,图样部分和资料表部分。1.图样部分（1）比例：水平方向小于垂直方向，通常水平方向为1:2000,垂直方向为1:200。（2）设计线和地面线：设计地面高线（用中粗实线表示）；原地面高线（用不规则的细折线表示）。两条线型的比较，可以确定填方和挖方的位置及高度。（3）竖曲线：设计线是由直线和竖曲线组成的，在设计线的纵向坡度变更处，为了便于车辆行驶，按技术标准规定应设置圆弧竖曲线。凸形竖曲线：保证公路纵向的行车视距；纵坡变化大时，盲区较大。盲区凹形竖曲线：缓和冲击力竖曲线分为凸形和凹形凸形凹形R=2000T=40E=0.42地质情况坡度距离填高挖高设计高程地面高程里程桩号平曲线0＋00056.2558.001.7550６0７0８00＋1000＋2000＋3000＋4000＋6000＋7000＋8000＋9001＋00054.5155.4055.400＋4501＋1001＋0501＋3001＋4001＋5001＋6001＋7001＋2000＋5001＋13056.5156.3056.0057.2561.8265.3059.0054.5054.4055.0055.0054.8055.3055.3056.4050.0254.804.494.604.595.325.706.105001.0%1200-0.5%4.990.173.802.006.0010.235.604.80粉质中粗黏土中粗黏土粉质中粗黏土钢筋混凝土T梁桥K0+450钢筋混凝土葙形通道K1+200比例尺水平1:5000垂直1:500R=30000T=225E=0.84原地面线设计路线竖曲线变坡点工程构造物练习：计算图中填高、挖深、高程地质情况坡度距离填高挖高设计高程地面高程里程桩号平曲线0＋00056.2558.001.7550６0７0８00＋1000＋2000＋3000＋4000＋6000＋7000＋8000＋9001＋00054.5155.4055.400＋4501＋1001＋0501＋3001＋4001＋5001＋6001＋7001＋2000＋5001＋13056.5160.0056.0057.2561.8265.3059.0054.5054.4055.0055.0054.8055.3055.3056.4050.0254.804.494.604.595.325.706.105001.0%1200-0.5%4.990.173.802.006.0010.235.604.80粉质中粗黏土中粗黏土粉质中粗黏土钢筋混凝土T梁桥K0+450钢筋混凝土葙形通道K1+200比例尺水平1:5000垂直1:500R=30000T=225E=0.84原地面线设计路线竖曲线变坡点工程构造物59.0058.0061.8356.6162.2162.1062.2461.9961.5057.0060.50小结：纵向设计线型地面的起伏地质情况沿线设置构造物的概况。
