九年级物理欧姆定律应用：电表变化题VIP免费

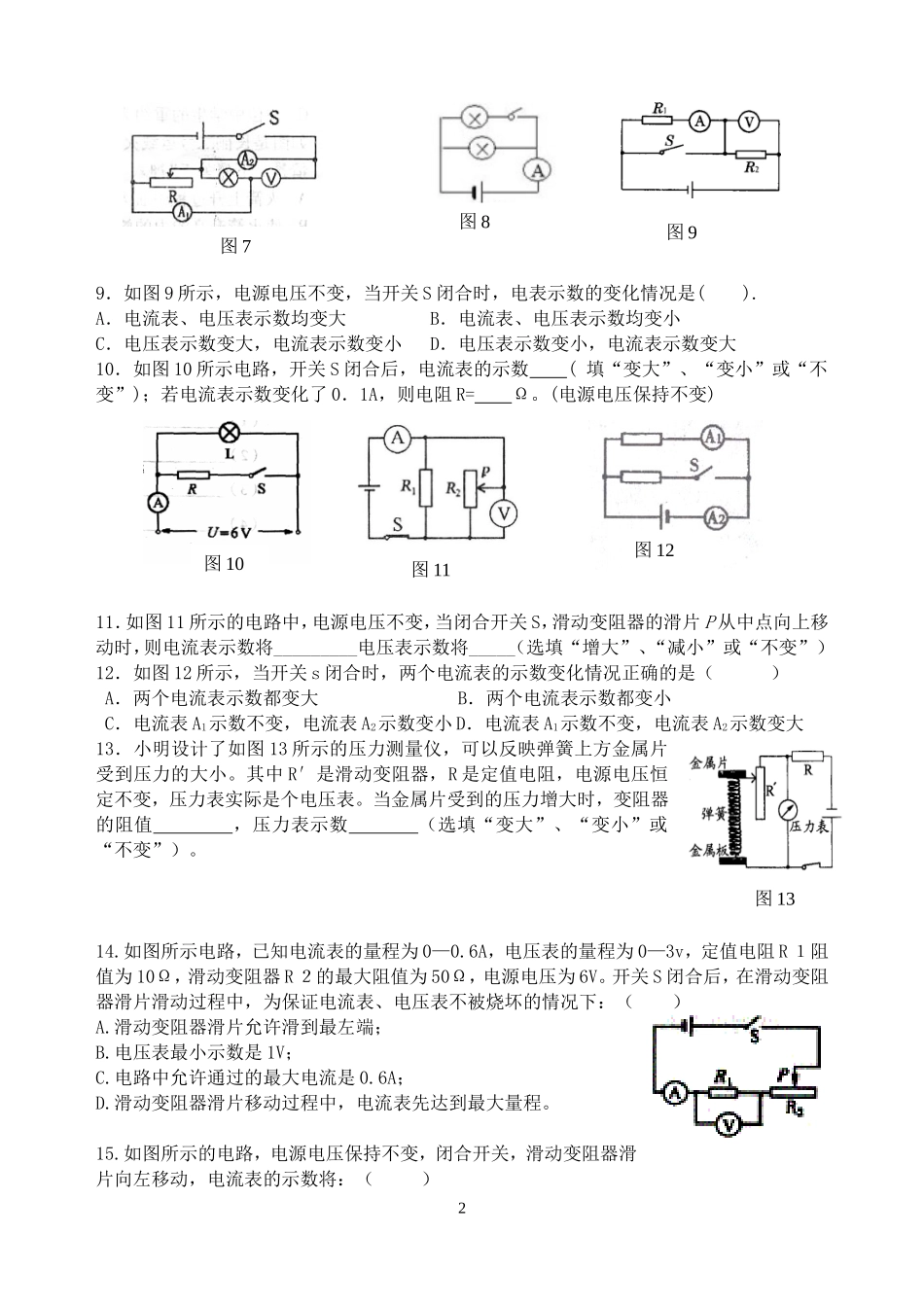

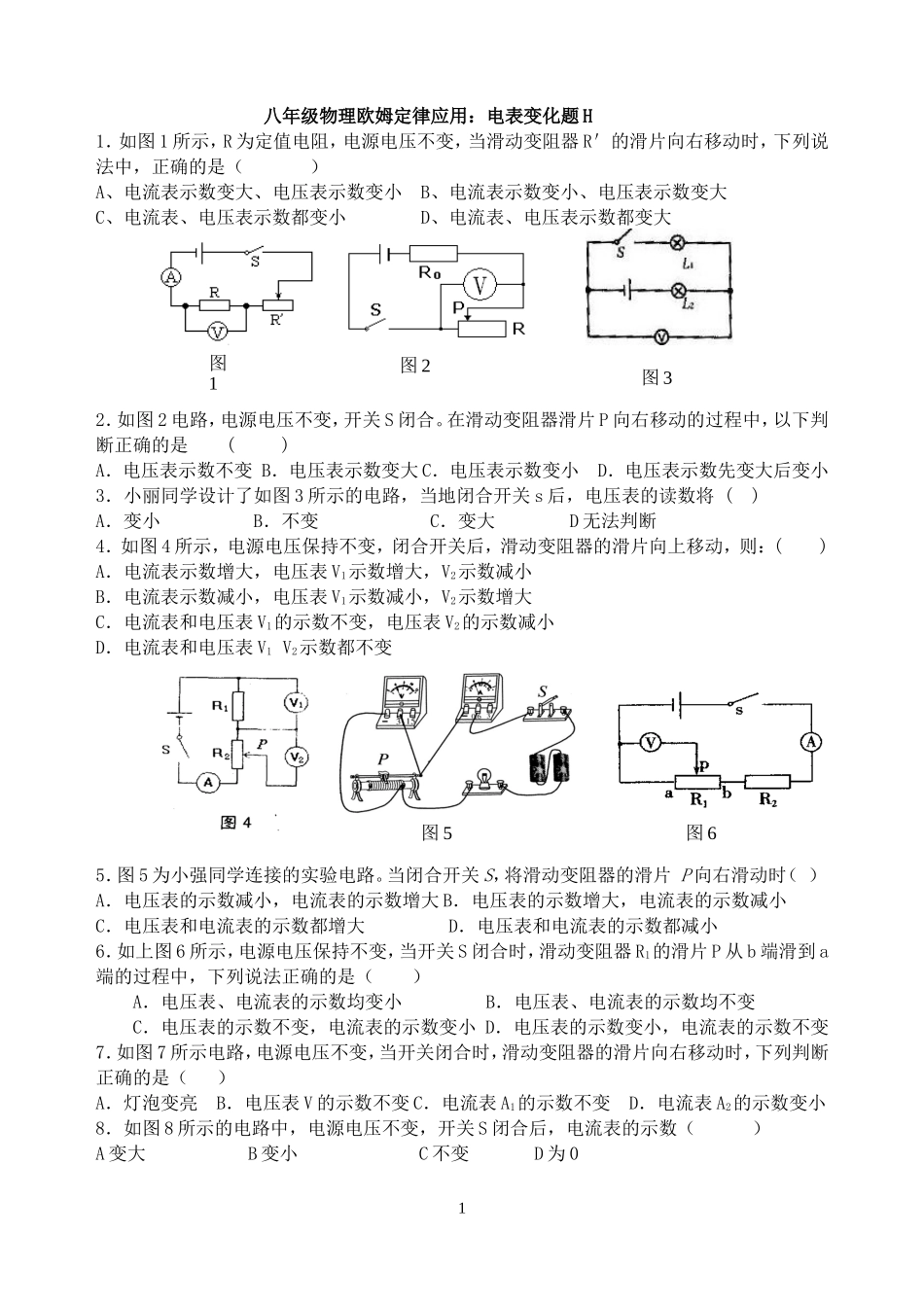

八年级物理欧姆定律应用：电表变化题H1．如图1所示，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右移动时，下列说法中，正确的是（）A、电流表示数变大、电压表示数变小B、电流表示数变小、电压表示数变大C、电流表、电压表示数都变小D、电流表、电压表示数都变大2．如图2电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是()A．电压表示数不变B．电压表示数变大C．电压表示数变小D．电压表示数先变大后变小3．小丽同学设计了如图3所示的电路，当地闭合开关s后，电压表的读数将()A．变小B．不变C．变大D无法判断4．如图4所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：()A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数减小，电压表V1示数减小，V2示数增大C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1V2示数都不变5．图5为小强同学连接的实验电路。当闭合开关S，将滑动变阻器的滑片P向右滑动时（）A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小6．如上图6所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（）A．电压表、电流表的示数均变小B．电压表、电流表的示数均不变C．电压表的示数不变，电流表的示数变小D．电压表的示数变小，电流表的示数不变7．如图7所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右移动时，下列判断正确的是（）A．灯泡变亮B．电压表V的示数不变C．电流表A1的示数不变D．电流表A2的示数变小8．如图8所示的电路中，电源电压不变，开关S闭合后，电流表的示数（）A变大B变小C不变D为01图5图6图1图2图39．如图9所示，电源电压不变，当开关S闭合时，电表示数的变化情况是().A．电流表、电压表示数均变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大10．如图10所示电路，开关S闭合后，电流表的示数(填“变大”、“变小”或“不变”)；若电流表示数变化了0．1A，则电阻R=Ω。(电源电压保持不变)11．如图11所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将_________电压表示数将_____（选填“增大”、“减小”或“不变”）12．如图12所示，当开关s闭合时，两个电流表的示数变化情况正确的是（）A．两个电流表示数都变大B．两个电流表示数都变小C．电流表A1示数不变，电流表A2示数变小D．电流表A1示数不变，电流表A2示数变大13．小明设计了如图13所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表。当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）。14.如图所示电路，已知电流表的量程为0—0.6A，电压表的量程为0—3v，定值电阻R１阻值为10Ω，滑动变阻器R２的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动过程中，为保证电流表、电压表不被烧坏的情况下：（）A.滑动变阻器滑片允许滑到最左端；B.电压表最小示数是1V；C.电路中允许通过的最大电流是0.6A；D.滑动变阻器滑片移动过程中，电流表先达到最大量程。15.如图所示的电路，电源电压保持不变，闭合开关，滑动变阻器滑片向左移动，电流表的示数将：（）2图5图7图8图9图10图11图12图13A.甲表示数变大，乙表示数变大；B.甲表示数不变，乙表示数变小；C.甲表示数不变，乙表示数变大；D.甲表示数变小，乙表示数不变。16.如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光.当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是：（）A.L1变亮，电流表示数变小；B.L1亮度不变，电流表示数变小；C.L1变亮，电流表示数不变；D.L1亮度不变，电流表示数不变。17.在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻与之比是...
