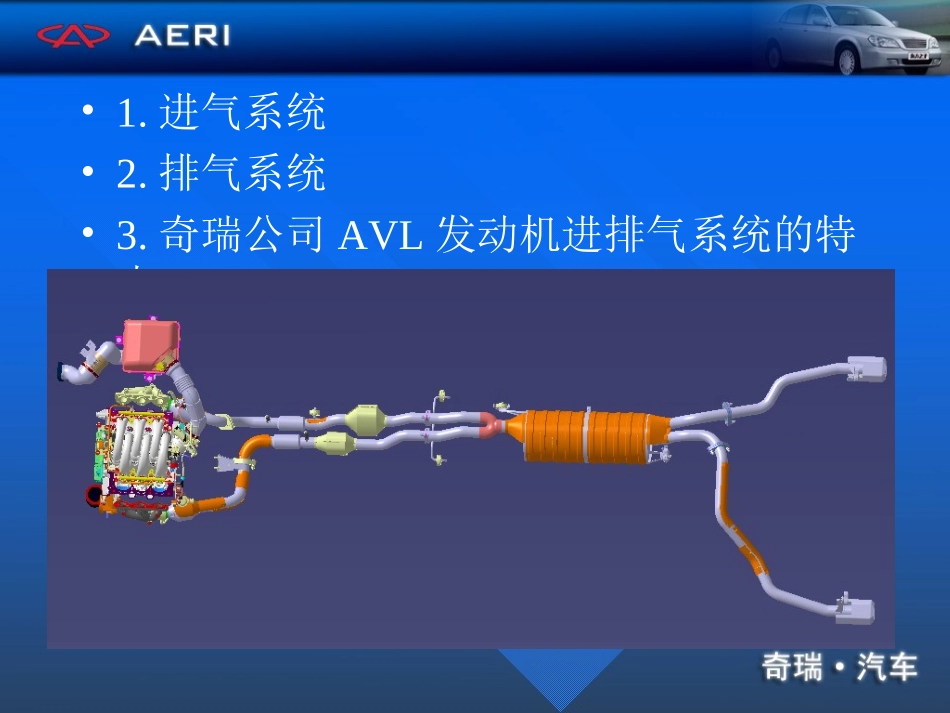

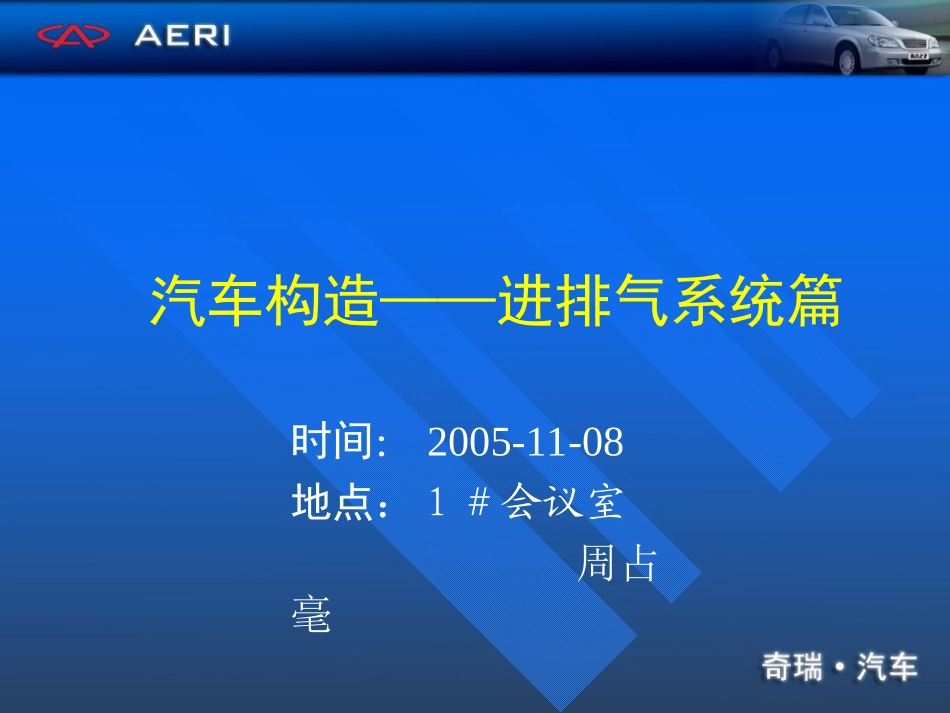

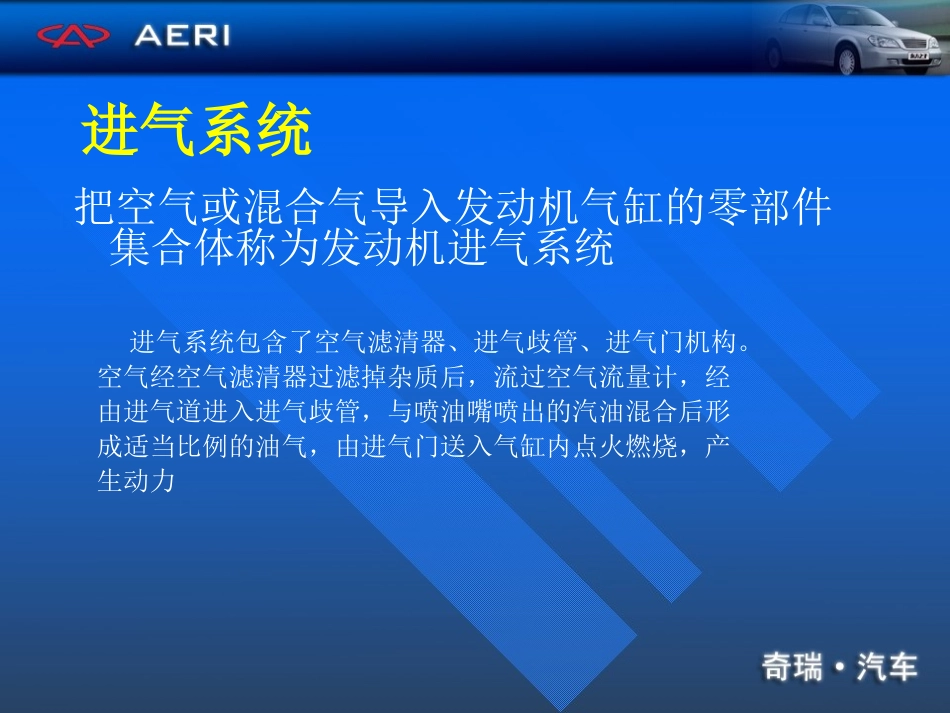

汽车构造——进排气系统篇时间：2005-11-08地点：1＃会议室周占毫•1.进气系统•2.排气系统•3.奇瑞公司AVL发动机进排气系统的特点进气系统把空气或混合气导入发动机气缸的零部件集合体称为发动机进气系统进气系统包含了空气滤清器、进气歧管、进气门机构。空气经空气滤清器过滤掉杂质后，流过空气流量计，经由进气道进入进气歧管，与喷油嘴喷出的汽油混合后形成适当比例的油气，由进气门送入气缸内点火燃烧，产生动力空气滤清器引气管进气软管空气流量计空气滤清器空气滤清器的作用：1.用是在满足空气吸入量的情况下过滤掉最微小的杂质颗粒，保护发动机。不同的地区因土壤，气候及道路的情况不同，空气中含有的尘土等杂质成分和含量也有所不同，就其化学成分来说，多数是二氧化硅。当它们进入发动机气缸的摩擦表面时，就会刺破润滑油膜，加剧发动机气缸的磨损，缩短发动机的使用寿命。安装空气滤清器能减少气缸、活塞和活塞环等零件的磨损。2.优质空气滤清器能有效降低发动机吸入空气时的噪音。3.连同进气管路一起，利用谐振原理起到增压效果，以提高充气系数。空气滤清器的结构和分类•空气滤清器是由空滤油滤芯和壳体等零件组成。滤芯一般采用可更换和可清理结构，从滤芯性质分类有干式和湿式两种。广泛使用的干式滤芯多用特种纸和无纺布做成，而无纺布又多用于安全滤芯。进气系统滤芯孔径及过滤面积取决于发动机排量、使用环境、更换周期及进气阻力等因素。空滤器的安装尺寸及壳体形状取决于整车布置要求，但也应注意降噪和谐振增压。空滤器壳体和连通管路的设计应尽量避免气流产生急转弯，并使气体通过滤芯全面积。设计时还应注意降噪和进气阻力与管路直径、长度的关系，在管路和滤清器上设置谐振器是降噪的有效方法。现代的中小型汽车空气滤清器多采用纸质滤芯。为节省空间增加过滤面积，其纸质滤芯被折叠成各种各样的形状，以增大过滤面积。空气滤清器的设计要点:进气系统提高发动机每升气缸工作容积所发出的有效功率，即升功率，是提高发动机功率有效的方法。而要提高发动机的升功率，加大进气量是一种解决方案。有些发动机采用强制吸气法的方式，用增大气体密度来提高进气量，例如采用涡轮增压（Turbo）。但是，在日益严格的废气排放法例的管制及制造成本的限制下，多数汽车的发动机还是倾向采用自然吸气法方式。采用自然吸气法，又要提高进气量，设计者就把注意力放在了进气的速度方面，也就是千方百计提高气体的流动速度来提高单位时间内的进气量，在提高换气效率上做文章。换气是汽车发动机最基本的功能。通过换气，排出废旧气体，发动机工作循环回复到循环初始状态，吸纳新鲜气体来提供燃料所需的氧气良好的发动机进气通道设计是提高进气量的重要保证。通过采用了大通量的空气滤清器，大口径或多支进气管，就是改善气体的流速以提升发动机功率；打磨进气歧管内壁，使用不锈钢进气管等，就可以增高管壁的光滑程度来减少与气体之间的摩擦，进而提高气体的流动速度。•进气管进气歧管•进气歧管的作用：•1.把空气、燃料、曲轴箱通风的油气和EGR（排气再循环）的废气均匀的分配给各缸；•2.利用进气歧管和稳压箱的形状和长度提高充量系数；排气消声系统的总成说明及功用•把气缸内燃烧废气导出的零部件集合体称为发动机排气系统排气系统构成•排气系统包括排气歧管、排气管、排气净化装置、排气消声装置等。排气系统的功用：•1、引导发动机排气，使各缸废气顺畅的排出；•2、由于排气门的开闭与活塞往复运动的影响，排气气流呈脉动形式，排气门打开时存在一定的压力，具有一定的能量，气体排出时会产生强烈的排气噪声，因此在排气系统装有排气消声器来降低排气噪声；•3、降低排气污染物CO,HC,NOX等的含量，达到排气净化的作用排气歧管•排气歧管作用是把多缸发动机个缸排除的废气汇集在一起，并导入排气总管•设计排气歧管时应注意：•1.尽量避免支管急转弯，内表面应光滑平整，以减小排气流动阻力；•2.多缸机应避免各缸排气干涉，减小排气压力波的干涉；排气系统看似只是简单的管道，其实设计时不仅要考虑到特定的底盘布置，而且排气系统的长度、管径大小、消声器的...
