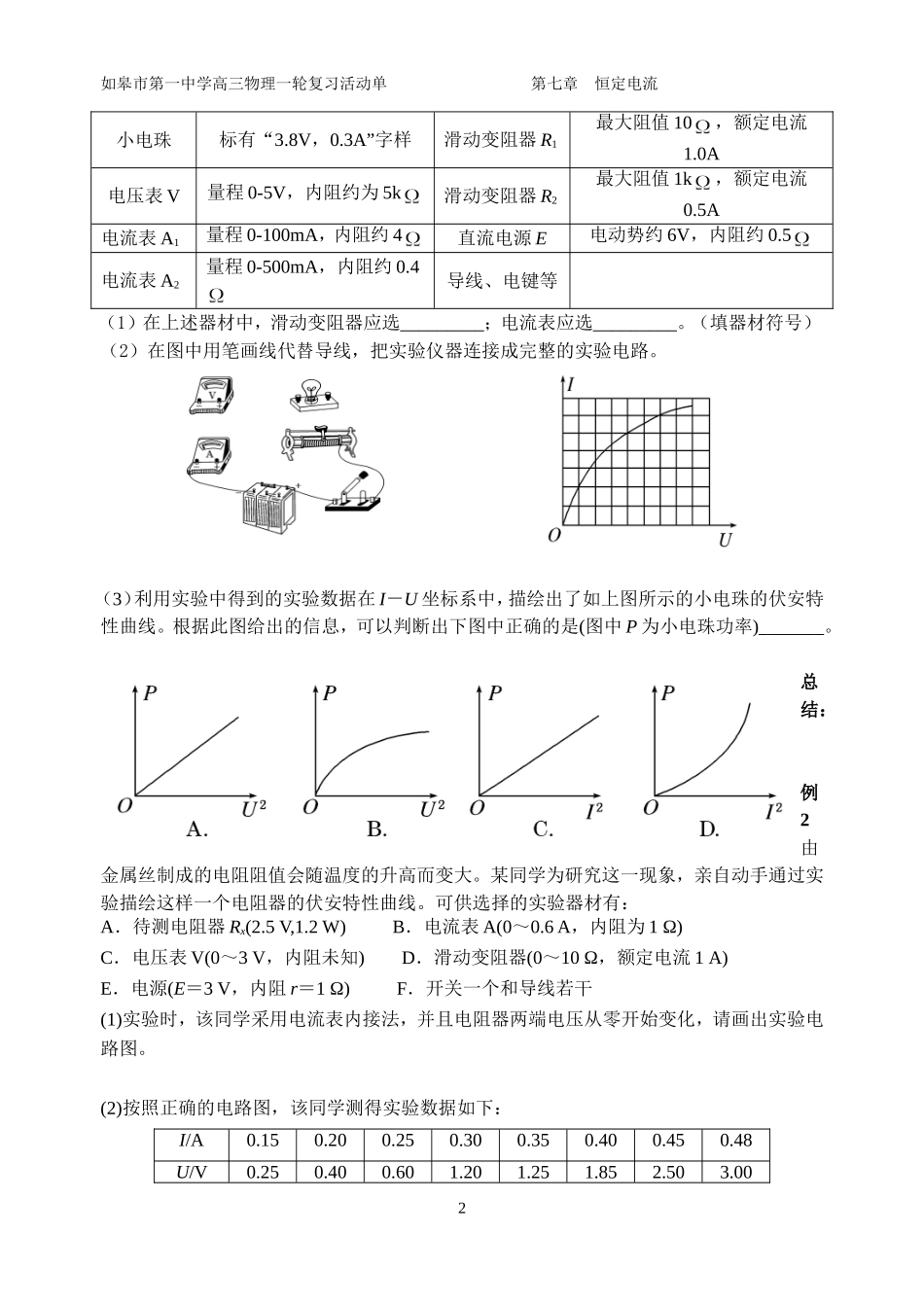

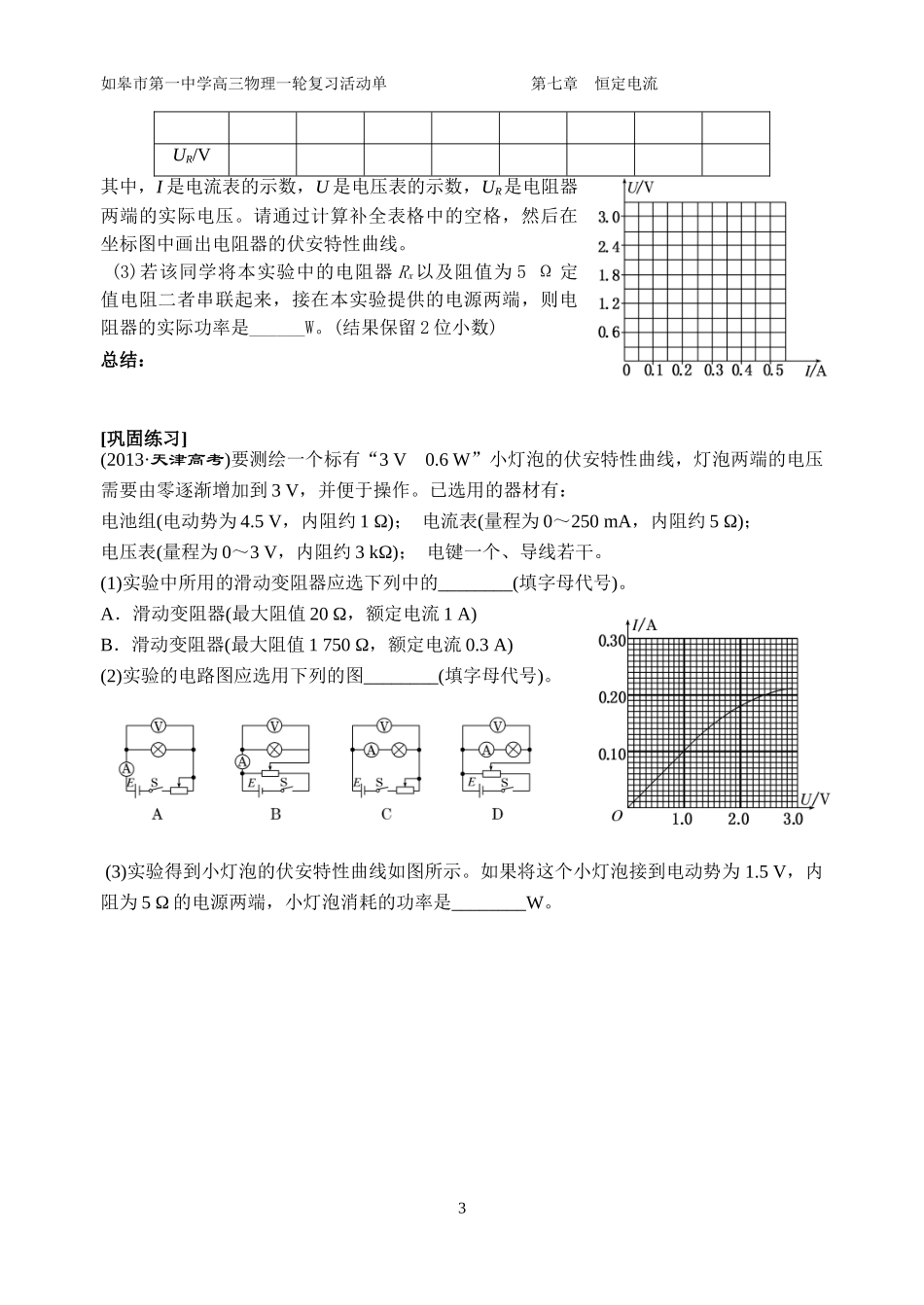

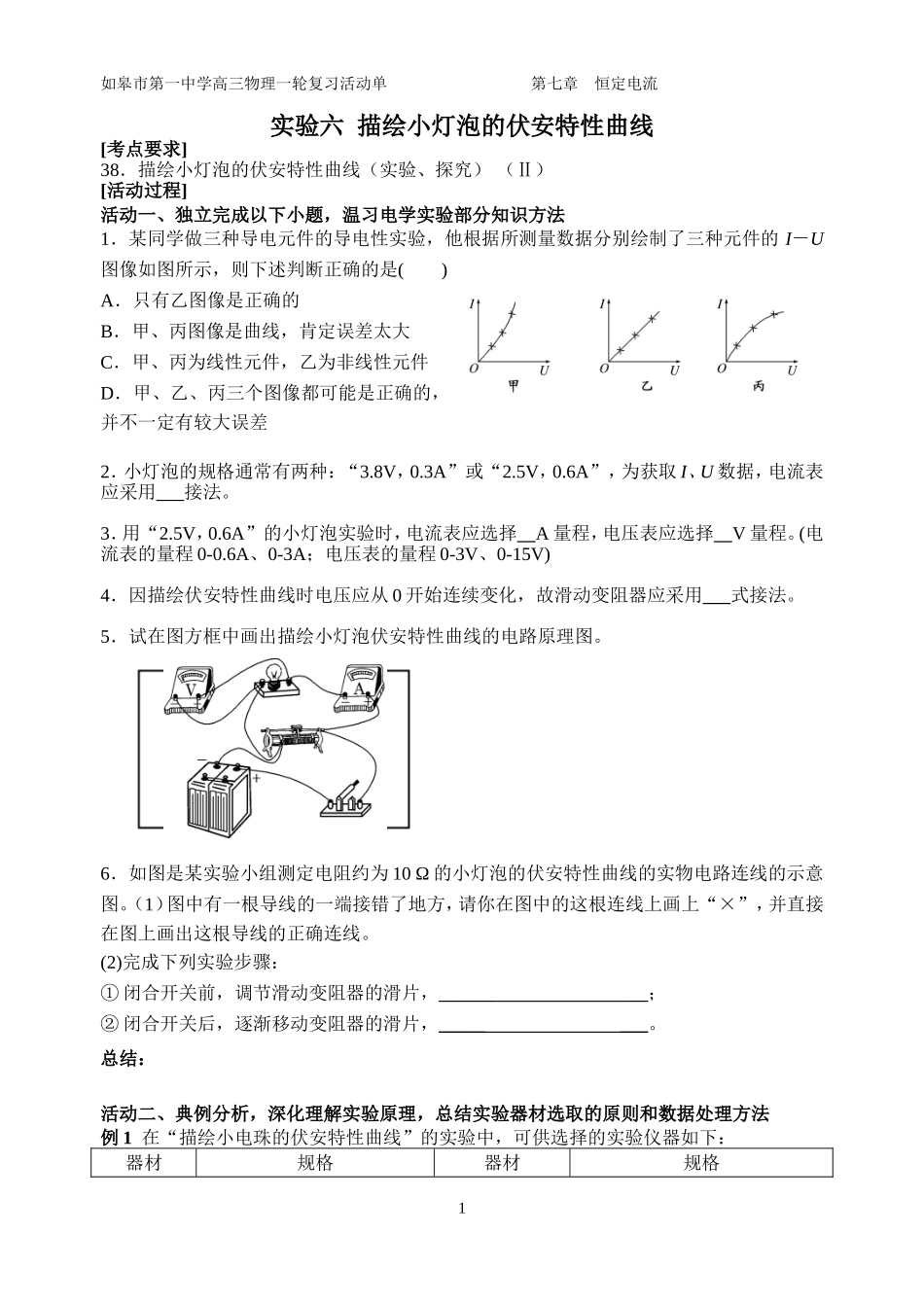

如皋市第一中学高三物理一轮复习活动单第七章恒定电流实验六描绘小灯泡的伏安特性曲线[考点要求]38．描绘小灯泡的伏安特性曲线（实验、探究）（Ⅱ）[活动过程]活动一、独立完成以下小题，温习电学实验部分知识方法1．某同学做三种导电元件的导电性实验，他根据所测量数据分别绘制了三种元件的I－U图像如图所示，则下述判断正确的是()A．只有乙图像是正确的B．甲、丙图像是曲线，肯定误差太大C．甲、丙为线性元件，乙为非线性元件D．甲、乙、丙三个图像都可能是正确的，并不一定有较大误差2．小灯泡的规格通常有两种：“3.8V，0.3A”或“2.5V，0.6A”，为获取I、U数据，电流表应采用接法。3．用“2.5V，0.6A”的小灯泡实验时，电流表应选择A量程，电压表应选择V量程。(电流表的量程0-0.6A、0-3A；电压表的量程0-3V、0-15V)4．因描绘伏安特性曲线时电压应从0开始连续变化，故滑动变阻器应采用式接法。5．试在图方框中画出描绘小灯泡伏安特性曲线的电路原理图。6．如图是某实验小组测定电阻约为10Ω的小灯泡的伏安特性曲线的实物电路连线的示意图。（1）图中有一根导线的一端接错了地方，请你在图中的这根连线上画上“×”，并直接在图上画出这根导线的正确连线。(2)完成下列实验步骤：①闭合开关前，调节滑动变阻器的滑片，________；②闭合开关后，逐渐移动变阻器的滑片，________。总结：活动二、典例分析，深化理解实验原理，总结实验器材选取的原则和数据处理方法例1在“描绘小电珠的伏安特性曲线”的实验中，可供选择的实验仪器如下：器材规格器材规格1如皋市第一中学高三物理一轮复习活动单第七章恒定电流小电珠标有“3.8V，0.3A”字样滑动变阻器R1最大阻值10，额定电流1.0A电压表V量程0-5V，内阻约为5k滑动变阻器R2最大阻值1k，额定电流0.5A电流表A1量程0-100mA，内阻约4直流电源E电动势约6V，内阻约0.5电流表A2量程0-500mA，内阻约0.4导线、电键等（1）在上述器材中，滑动变阻器应选_________；电流表应选_________。（填器材符号）（2）在图中用笔画线代替导线，把实验仪器连接成完整的实验电路。（3）利用实验中得到的实验数据在I－U坐标系中，描绘出了如上图所示的小电珠的伏安特性曲线。根据此图给出的信息，可以判断出下图中正确的是(图中P为小电珠功率)_______。总结：例2由金属丝制成的电阻阻值会随温度的升高而变大。某同学为研究这一现象，亲自动手通过实验描绘这样一个电阻器的伏安特性曲线。可供选择的实验器材有：A．待测电阻器Rx(2.5V,1.2W)B．电流表A(0～0.6A，内阻为1Ω)C．电压表V(0～3V，内阻未知)D．滑动变阻器(0～10Ω，额定电流1A)E．电源(E＝3V，内阻r＝1Ω)F．开关一个和导线若干(1)实验时，该同学采用电流表内接法，并且电阻器两端电压从零开始变化，请画出实验电路图。(2)按照正确的电路图，该同学测得实验数据如下：I/A0.150.200.250.300.350.400.450.48U/V0.250.400.601.201.251.852.503.002如皋市第一中学高三物理一轮复习活动单第七章恒定电流UR/V其中，I是电流表的示数，U是电压表的示数，UR是电阻器两端的实际电压。请通过计算补全表格中的空格，然后在坐标图中画出电阻器的伏安特性曲线。(3)若该同学将本实验中的电阻器Rx以及阻值为5Ω定值电阻二者串联起来，接在本实验提供的电源两端，则电阻器的实际功率是______W。(结果保留2位小数)总结：[巩固练习](2013·天津高考)要测绘一个标有“3V0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V，并便于操作。已选用的器材有：电池组(电动势为4.5V，内阻约1Ω)；电流表(量程为0～250mA，内阻约5Ω)；电压表(量程为0～3V，内阻约3kΩ)；电键一个、导线若干。(1)实验中所用的滑动变阻器应选下列中的________(填字母代号)。A．滑动变阻器(最大阻值20Ω，额定电流1A)B．滑动变阻器(最大阻值1750Ω，额定电流0.3A)(2)实验的电路图应选用下列的图________(填字母代号)。(3)实验得到小灯泡的伏安特性曲线如图所示。如果将这个小灯泡接到电动势为1.5V，内阻为5Ω的电源两端，小灯泡消耗的功率是________W。3
