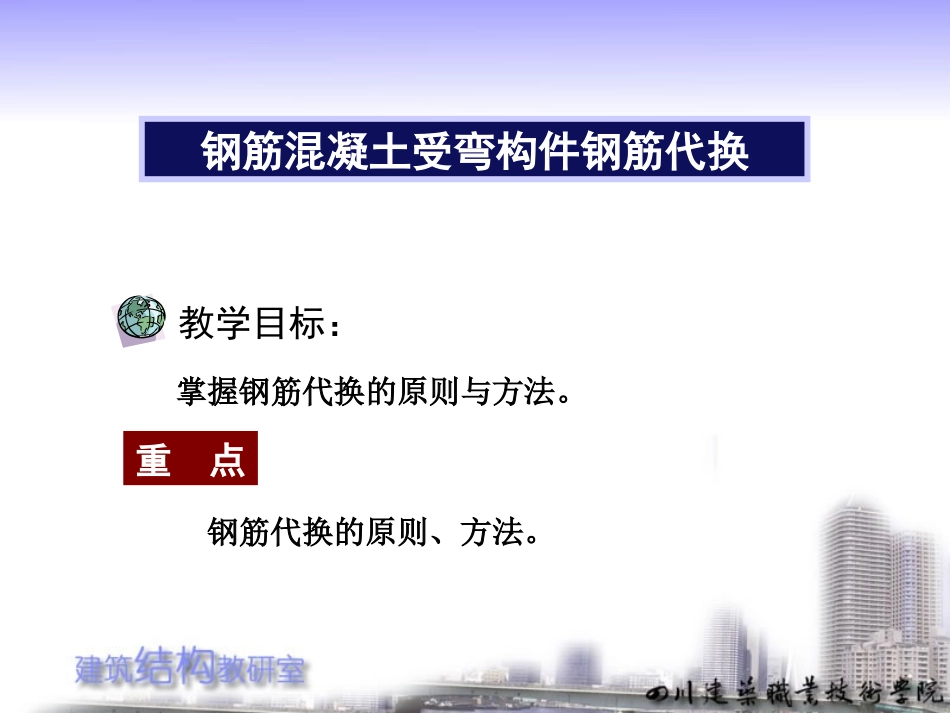

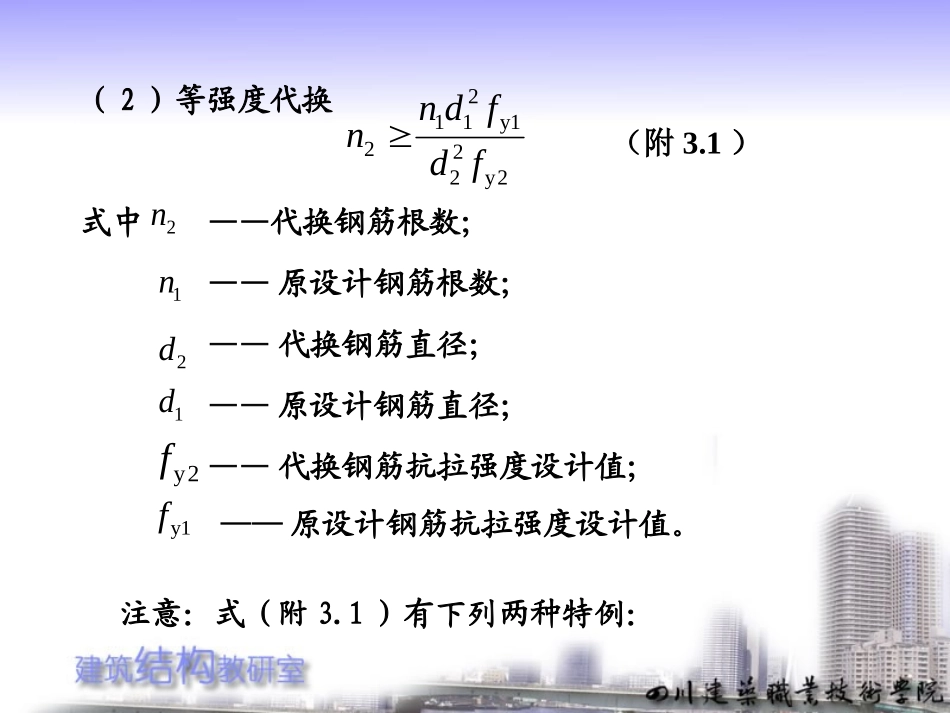

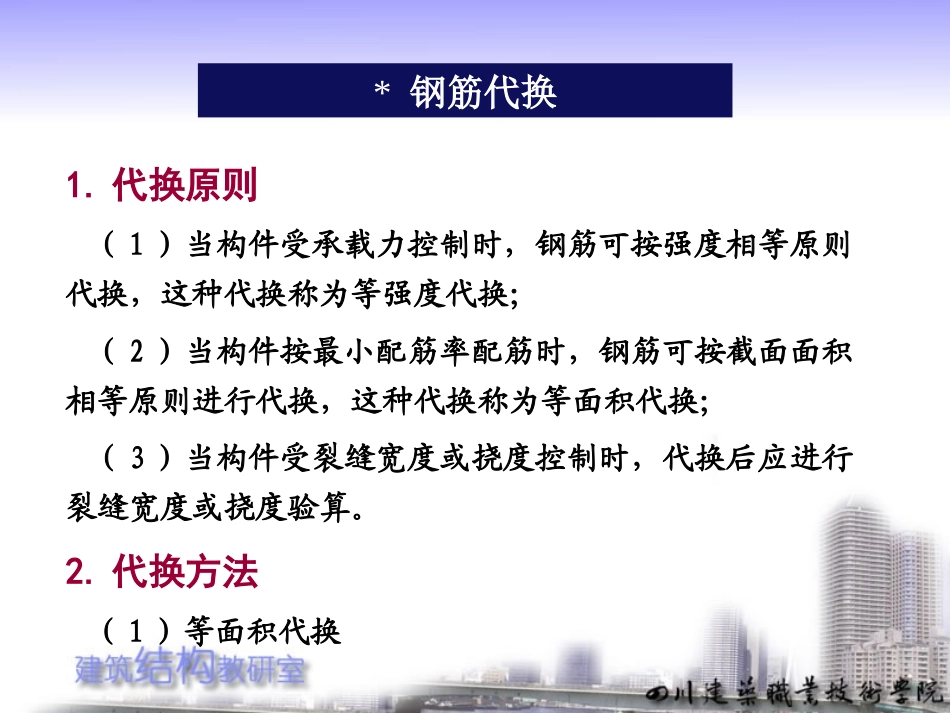

掌握钢筋代换的原则与方法。钢筋代换的原则、方法。钢筋混凝土受弯构件钢筋代换教学目标：重点1.代换原则（1）当构件受承载力控制时，钢筋可按强度相等原则代换，这种代换称为等强度代换；（2）当构件按最小配筋率配筋时，钢筋可按截面面积相等原则进行代换，这种代换称为等面积代换；（3）当构件受裂缝宽度或挠度控制时，代换后应进行裂缝宽度或挠度验算。2.代换方法（1）等面积代换*钢筋代换（2）等强度代换式中——代换钢筋根数；——原设计钢筋根数；——代换钢筋直径；——原设计钢筋直径；——代换钢筋抗拉强度设计值；2n1n2d1d2yf2y221y2112fdfdnn（附3.1）1yf——原设计钢筋抗拉强度设计值。注意：式（附3.1）有下列两种特例：(1)强度设计值相同、直径不同的钢筋代换：≥（附3.2）(2)直径相同、强度设计值不同的钢筋代换：≥（附3.3）3.钢筋代换后构件截面承载力复核对矩形截面受弯构件，可按下式复核截面承载力：（附3.4）22211ddn2y1y1ffn2n2ns2y2s1y1u2s2y202u1s1y101cc22AfAfMAfhMAfhfbfb（1）钢筋代换时，必须充分了解设计意图和代换材料性能，并严格遵守《混凝土规范》的各项规定；凡重要结构中的钢筋代换，应征得设计单位同意。式中——原设计钢筋的截面面积；s1A——代换钢筋的截面面积；s2A——原设计构件截面有效高度；01h——钢筋代换后构件截面的有效高度；02hb——构件截面宽度。4.代换注意事项（2）对某些重要构件，如吊车梁、薄腹梁、桁架下弦等，不宜用HPB235级光圆钢筋代替HRB335和HRB400级带肋钢筋。（3）钢筋代换后，应满足配筋构造规定，如钢筋的最小直径、间距、根数、锚固长度等。（4）同一截面内，可同时配有不同种类和直径的代换钢筋，但每根钢筋的拉力差不应过大(如同品种钢筋的直径差值一般不大于5mm)，以免构件受力不匀。（5）梁的纵向受力钢筋与弯起钢筋应分别代换，以保证正截面与斜截面承载力。（6）偏心受压构件(如框架柱、有吊车厂房柱、桁架上弦等)或偏心受拉构件进行钢筋代换时，不取整个截面配筋量计算，应按受力面(受压或受拉)分别代换。（7）当构件受裂缝宽度控制时，如以小直径钢筋代换大直径钢筋，强度等级低的钢筋代替强度等级高的钢筋，则可不作裂缝宽度验算。5.举例某钢筋混凝土矩形梁，截面尺寸如附图3.1a所示，采用C20混凝土。原设计纵向受力钢筋采用620HRB400级钢筋，单排布置，混凝土保护层厚25mm。现拟改用22HRB335级钢筋，求所需根数及其布置。【解】As1=1884mm2，fy1=360N/mm2，fy2=300N/mm2，fc=11.9N/mm2由式（附3.1）得代换后的钢筋根数为取6根，As2=2281mm2。代换后钢筋根数不变，但直径增大，故需复核钢筋净距s:2211y12222y26203605.9522300ndfndf30022562223.6255smmmm需布置成两排。现按底层4根，上层2根布置。由于代换后构件截面有效高度减小，故需按式（附3.4）复核截面承载力。原设计构件截面有效高度h01=600-35=565mmss02ssiiyiiyiaAfhhahAf4(2522/2)2(25222522/2)6005486mm代换后构件截面有效高度为:Mu2＜Mu1，承载力不满足要求。现将角部222改为225（附图3.1b），重新复核截面承载力。经计算，As2=2502mm2，h02=546mm，Mu2=330.92kN•m＞Mu1=318.78kN•m，承载力满足要求。故代换钢筋可采用422+225经上述计算可知，代换钢筋可采用4s1y1s1y101c1884360Mu1=18843605652211.9300318.78N.mmAfAfhfbs2y22s2y202c228130022813005482211.9300309.41.uAfMAfhfbNmm小结：作业布置：预习：§4.1思考题：3.16习题：3.12钢筋代换的原则和方法。结束！谢谢大家！
