柱的钢筋计算VIP专享VIP免费

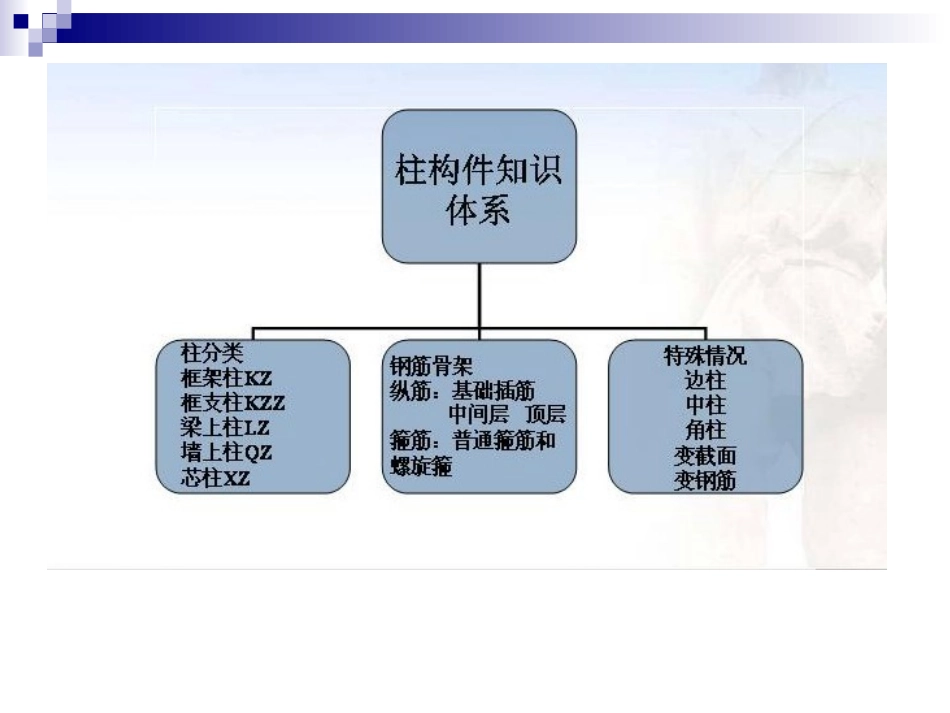

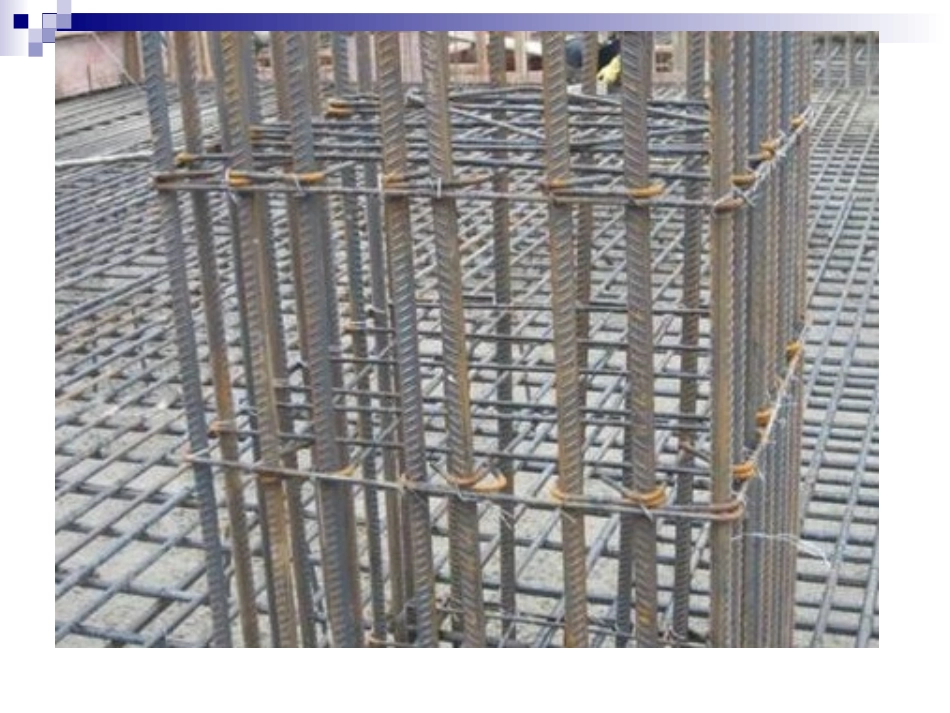

柱识图与钢筋计算柱编号xxQZ剪力墙上柱xxLZ梁上柱xxXZ芯柱xxKZZ框支柱xxKZ框架柱序号代号柱类型03G101－1P71、框架柱：在框架结构中主要承受竖向压力；将来自框架梁的荷载向下传输，是框架结构中承力最大构件。2、框支柱：出现在框架结构向剪力墙结构转换层，柱的上层变为剪力墙时该柱定义为框支柱。3、芯柱：它不是一根独立的柱子，在建筑外表是看不到的，隐藏在柱内。当柱截面较大时，由设计人员计算柱的承力情况，当外侧一圈钢筋不能满足承力要求时，在柱中再设置一圈纵筋。由柱内内侧钢筋围成的柱称之为芯柱。4、梁上柱：柱的生根不再基础而在梁上的柱称之为梁上柱。主要出现在建筑物上下结构或建筑布局发生变化时。5、墙上柱：柱的生根不再基础而在墙上的柱称之为墙上柱。同样，主要还是出现在建筑物上下结构或建筑布局发生变化时。框架柱列表注写方式03G101－1P10屋面15.870412.2703.638.6703.624.4704.21-0.0304.5-1-4.5304.5层号标高（m）层高框架柱截面注写方式03G101－1P11框架柱的钢筋柱的纵筋•基础插筋•中间层纵筋•顶层柱纵筋柱的箍筋•箍筋长度•箍筋根数地下室纵筋首层纵筋标准层纵筋柱所在位置不同钢筋节点构造也不同与基础的连接----基础插筋中间层钢筋的连接-----主要注意连接形式顶层的钢筋锚固-----要根据柱子所在位置不同区分柱子类型（边、角、中柱）框架柱基础插筋一、基础插筋的计算首层柱子纵筋长度纵筋长度＝首层层高-首层非连接区Hn/3+max(Hn/6，hc，500)+搭接长度LlE中间层柱子纵筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE非连接区＝max（1/6Hn、500、Hc）中柱边柱顶层柱纵筋构造角柱角柱中柱中柱黑色纵筋锚固长度是从梁底开始1.5lae/la边柱边柱边、角、中柱边角柱顶层节点•柱钢筋不能全部伸入梁内，其中65%可以伸入，其余伸到柱内侧下弯8d•内侧钢筋到顶如果满足Lae，可以不弯折1号纵筋长度＝顶层层高-顶层非连接区-梁高+1.5锚固长（65％）2号纵筋长度＝顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+柱宽-2*保护层+8d）03G101－1P43角柱边角柱顶层节点边角柱顶层节点钢筋面积除以柱混凝土截面面积中柱顶层节点柱头纵筋无论是否弯折均须伸至柱顶03G101－1P38中柱纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层+12d）非连接区＝max（1/6Hn、500、Hc）柱子箍筋框架柱箍筋一般分为两大类非符合箍筋柱复合箍筋的拆分03G101-1P461、钢筋局部重叠不超过二层2、箍筋在箍住主筋的时候应按照隔一拉一，拆分也是如此箍筋长度的算法图纸上一般看到的框架柱是怎么样的？箍筋类型号：5*4抗震柱箍筋加密构造•1、柱箍筋在基础内设置不少于两根，间距不大于500•2、在节点范围内，抗震框架柱箍筋加密通过•3、当柱纵筋采用搭接连接时，应在柱纵筋搭接长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。03G101-1P40基础箍筋根数计算根数＝（基础高度-基础保护层-100）/间距-135-1层箍筋根数计算按绑扎计算箍筋根数1层箍筋根数计算根部根数＝（加密区长度-50）/加密间距+1按焊接计算梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1箍筋长度计算03G101-1P351号箍筋长度＝（b+h）*2-保护层*8+8d(箍筋的外皮)+1.9d*2+max(10d，75mm)*22号箍筋长度＝H-保护层*2+2d（外皮）+1.9d*2+max(10d，75mm)*2
