屋面渗漏防水维修方案VIP免费

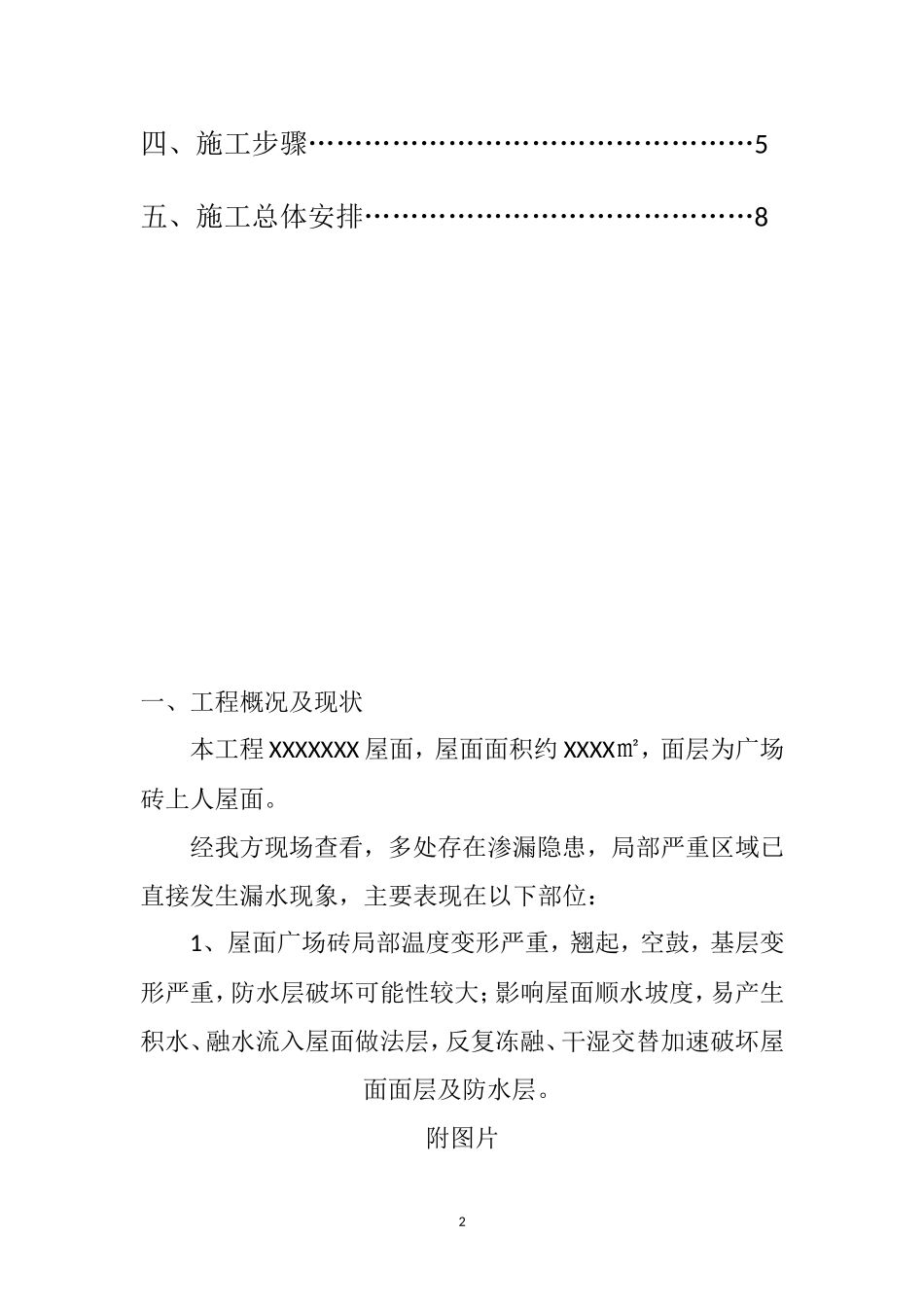

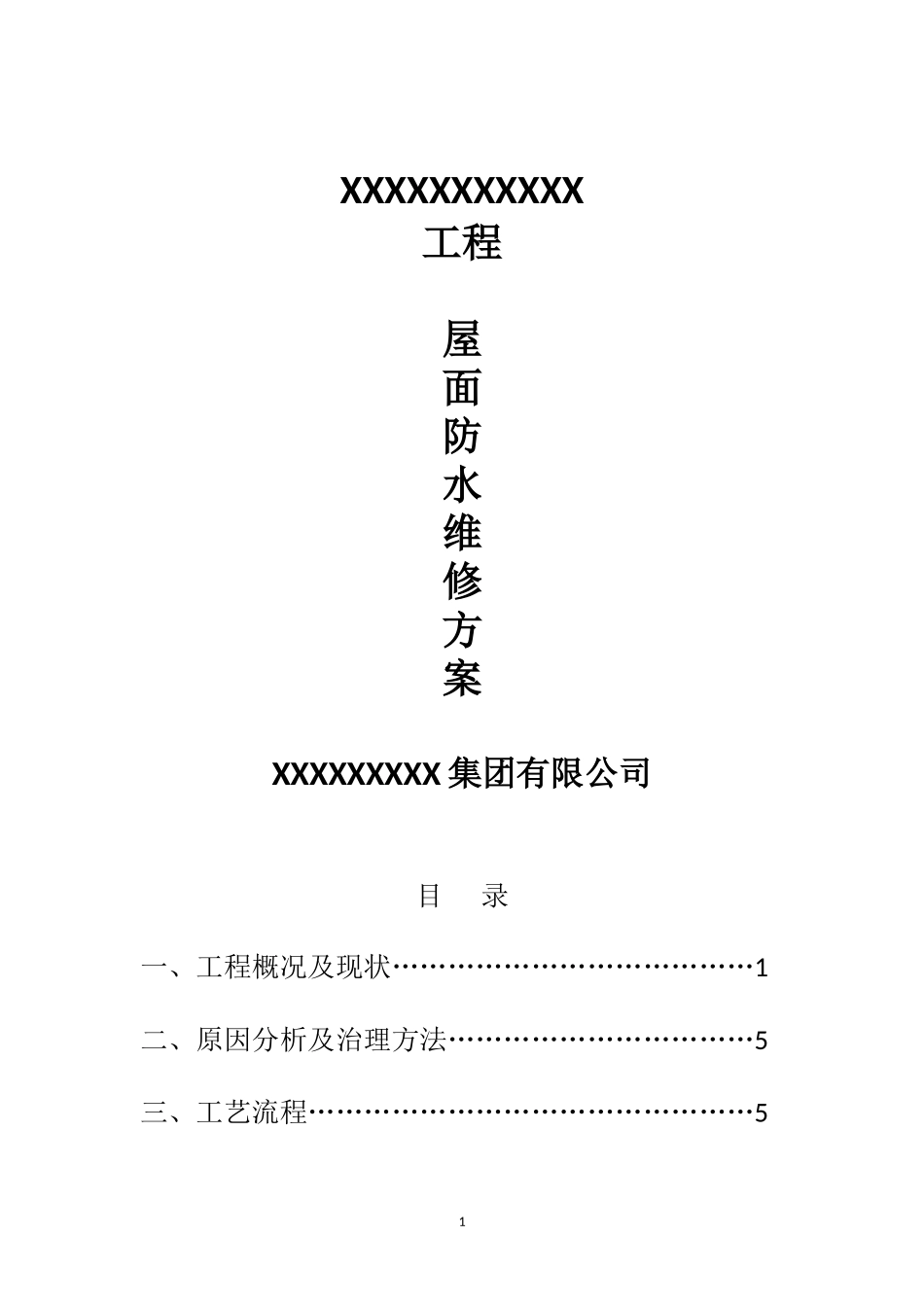

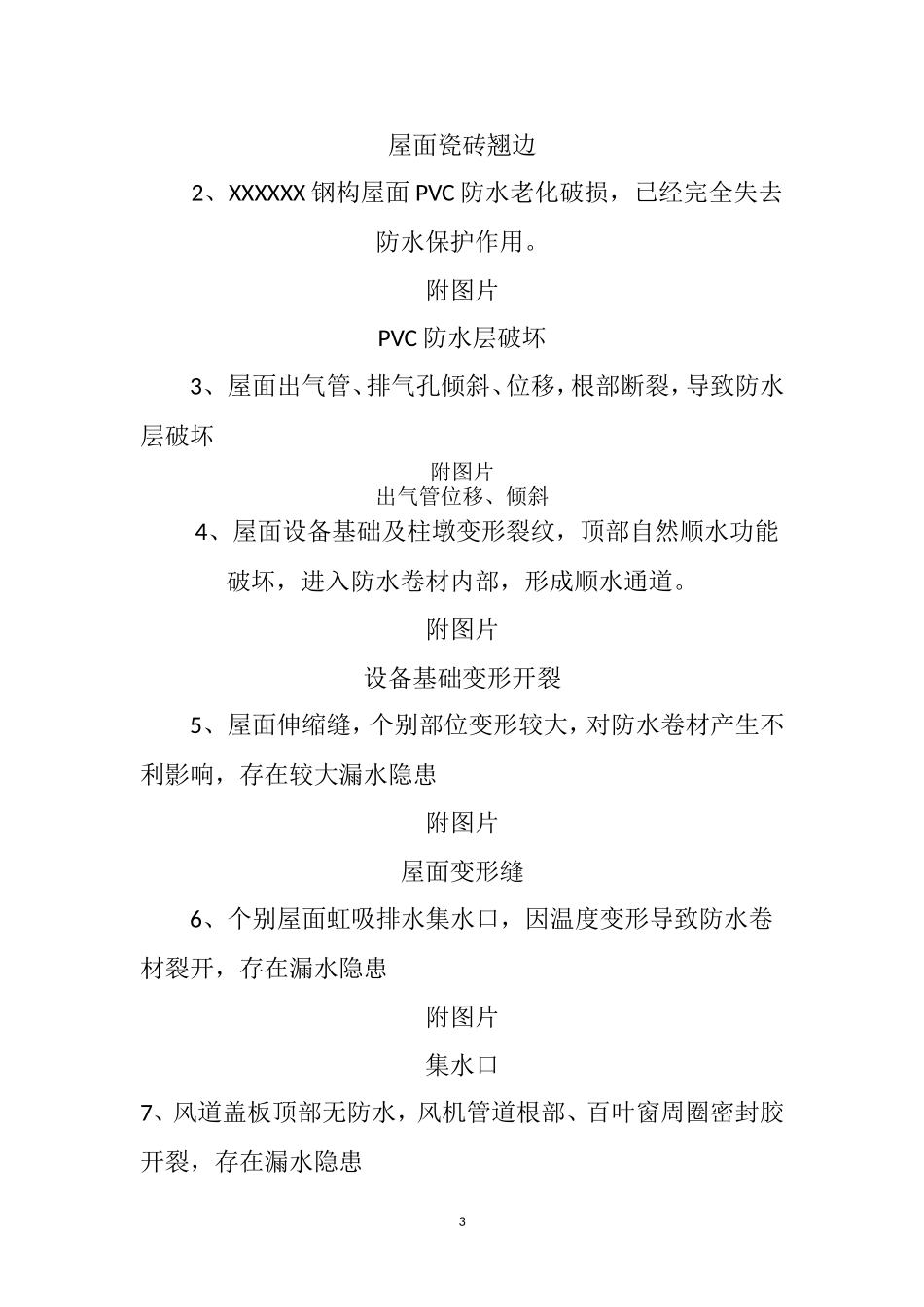

1XXXXXXXXXXX工程屋面防水维修方案XXXXXXXXX集团有限公司目录一、工程概况及现状…………………………………1二、原因分析及治理方法……………………………5三、工艺流程…………………………………………52四、施工步骤…………………………………………5五、施工总体安排……………………………………8一、工程概况及现状本工程XXXXXXX屋面，屋面面积约XXXX㎡，面层为广场砖上人屋面。经我方现场查看，多处存在渗漏隐患，局部严重区域已直接发生漏水现象，主要表现在以下部位：1、屋面广场砖局部温度变形严重，翘起，空鼓，基层变形严重，防水层破坏可能性较大；影响屋面顺水坡度，易产生积水、融水流入屋面做法层，反复冻融、干湿交替加速破坏屋面面层及防水层。附图片3屋面瓷砖翘边2、XXXXXX钢构屋面PVC防水老化破损，已经完全失去防水保护作用。附图片PVC防水层破坏3、屋面出气管、排气孔倾斜、位移，根部断裂，导致防水层破坏附图片出气管位移、倾斜4、屋面设备基础及柱墩变形裂纹，顶部自然顺水功能破坏，进入防水卷材内部，形成顺水通道。附图片设备基础变形开裂5、屋面伸缩缝，个别部位变形较大，对防水卷材产生不利影响，存在较大漏水隐患附图片屋面变形缝6、个别屋面虹吸排水集水口，因温度变形导致防水卷材裂开，存在漏水隐患附图片集水口7、风道盖板顶部无防水，风机管道根部、百叶窗周圈密封胶开裂，存在漏水隐患4附图片风道盖板及百叶窗二、原因分析及治理方法通过对以上代表性较强部位的分析，可以看出渗水的主要原因是防水找平层未严格按规范设置分隔缝、伸缩缝及排气孔，致使屋面防水层下潮湿空气没有完全排除，屋面温度变形较大，局部空鼓现象严重，防水卷材基层破坏，防水功能失效。如果大面积拆除，势必造成大量浪费，但是寻找漏水点又比较困难，只能是按照漏水点面积大小，局部清理，重新做防水施工。防水是系统工程，进行局部维修仍需采用与原设计材料相适宜兼容的材质进行维修；共分两大部分实施。三、工艺流程：5瓷砖面层及混凝土拆除→清理至原有SBS防水层→检查SBS防水层→清理SBS防水及基层→修补防水基层→修补SBS防水层→防水保护层施工→瓷砖面层恢复。PVC防水卷材全部拆除、清理→挤塑板更换→高强度抹面砂浆抹面→反应粘结型湿铺防水卷材→铺设弹性体改性沥青防水卷材→细部节点处理。四、施工步骤：1、上人屋面1）、屋面出气管、排气孔、设备基础及柱墩、伸缩缝、平面面层根据现场情况，全部采用人工拆除，尽量减少噪音及瓷砖破损，降低次生破坏，清除面层表面杂物、砂子，凸出的石子、砂浆疙瘩等，直至SBS防水层完全裸露。62）、检查SBS防水卷材是否空鼓、破损存在漏水隐患。3）、清理破损防水层，四周预留卷材搭接；卷材基层变形部位应全部清理干净，清扫工作必须在施工中随时进行；屋面出气管清理至结构层，排气孔清理至保温层。4）、修补防水基层，采用高标号砂浆修补，接茬表面平整密实；屋面出气管现场根据情况更换或者连接，培墩固定，阴角最小半径50mm；更换排气孔，重新与原有排气管道连接，培墩固定，阴角最小半径50mm。5）、修补防水层，先将基层清理干净，检查基层的含水率≤9%，涂刷基层处理剂，屋面出气管、排气孔、阴阳角做附加层施工，附加层宽度为≥250mm，转角线两侧各250；铺设4mm厚负25度弹性体改性沥青防水卷材。采用热熔满粘法施工，与原有防水卷材搭接长度≥100mm。热熔时，将两面卷材同时加热至表面出现油脂为止，立即将其压实，将挤出的7油膏用小平铲刮平，做封口处理。卷材施工完毕后立即进行保护层的施工。防止污染、硬物撞击而造成卷材损伤。6）、防水保护层施工，采用人工搅拌C20细石混凝土；屋面出气管、排气孔部位，根据屋面整体效果，做管墩，保护层完成。7）、瓷砖面层恢复，根据原有伸缩缝分格，用1:2.5水泥砂浆由专业工人铺贴，完成后用成品嵌缝剂嵌缝，伸缩缝用耐候胶嵌缝。2、非上人屋面。1）、PVC防水卷材全部拆除、清理，根据现场情况，全部采用人工拆除，尽量减少噪音，降低次生破坏，直至挤塑板完全裸露。2）、更换破损挤塑板，重新采用保温钉固定83）、高强度抹面砂浆抹面，首先挤塑板基层表面清洁...
