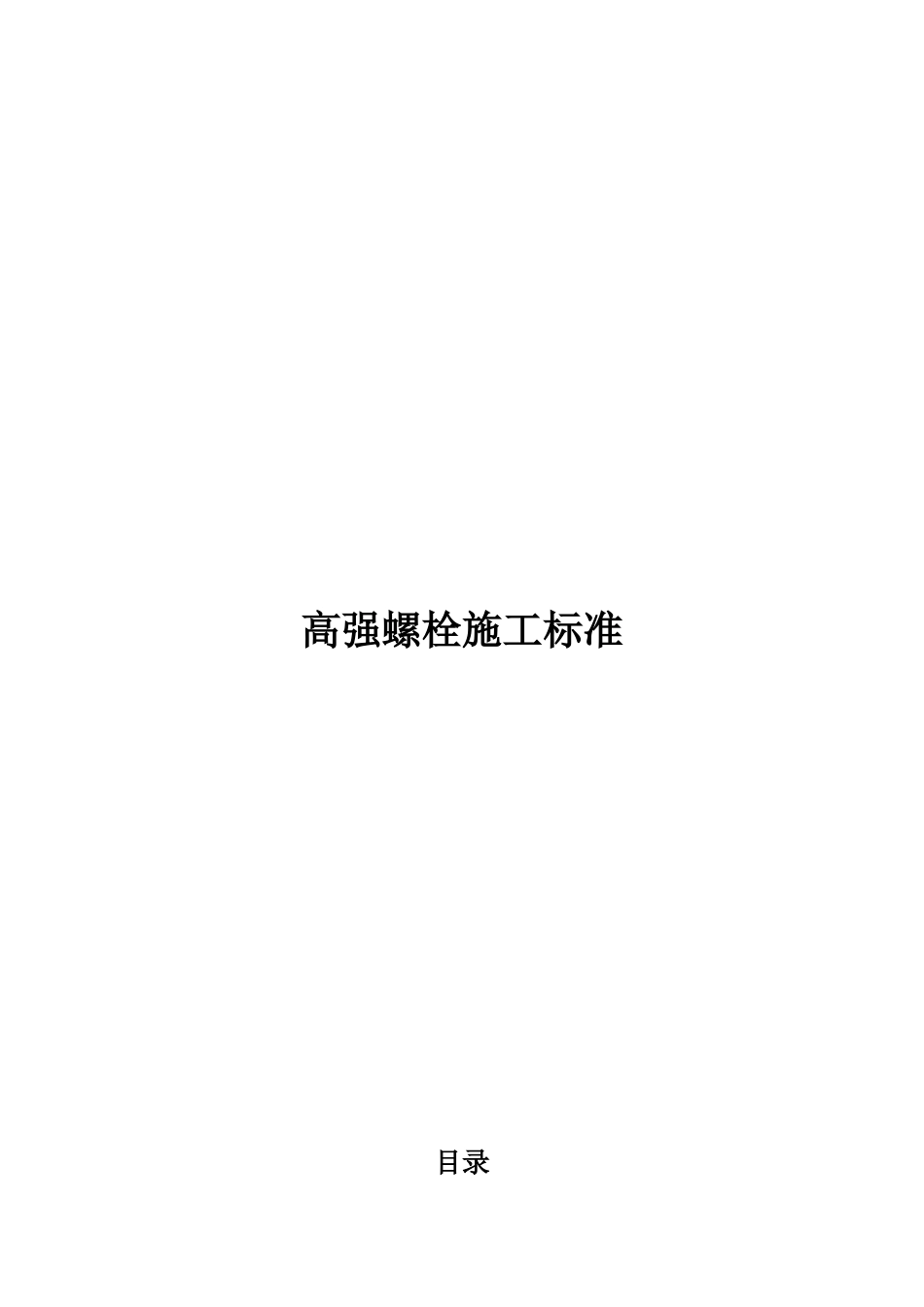

高强螺栓施工标准汇总VIP免费

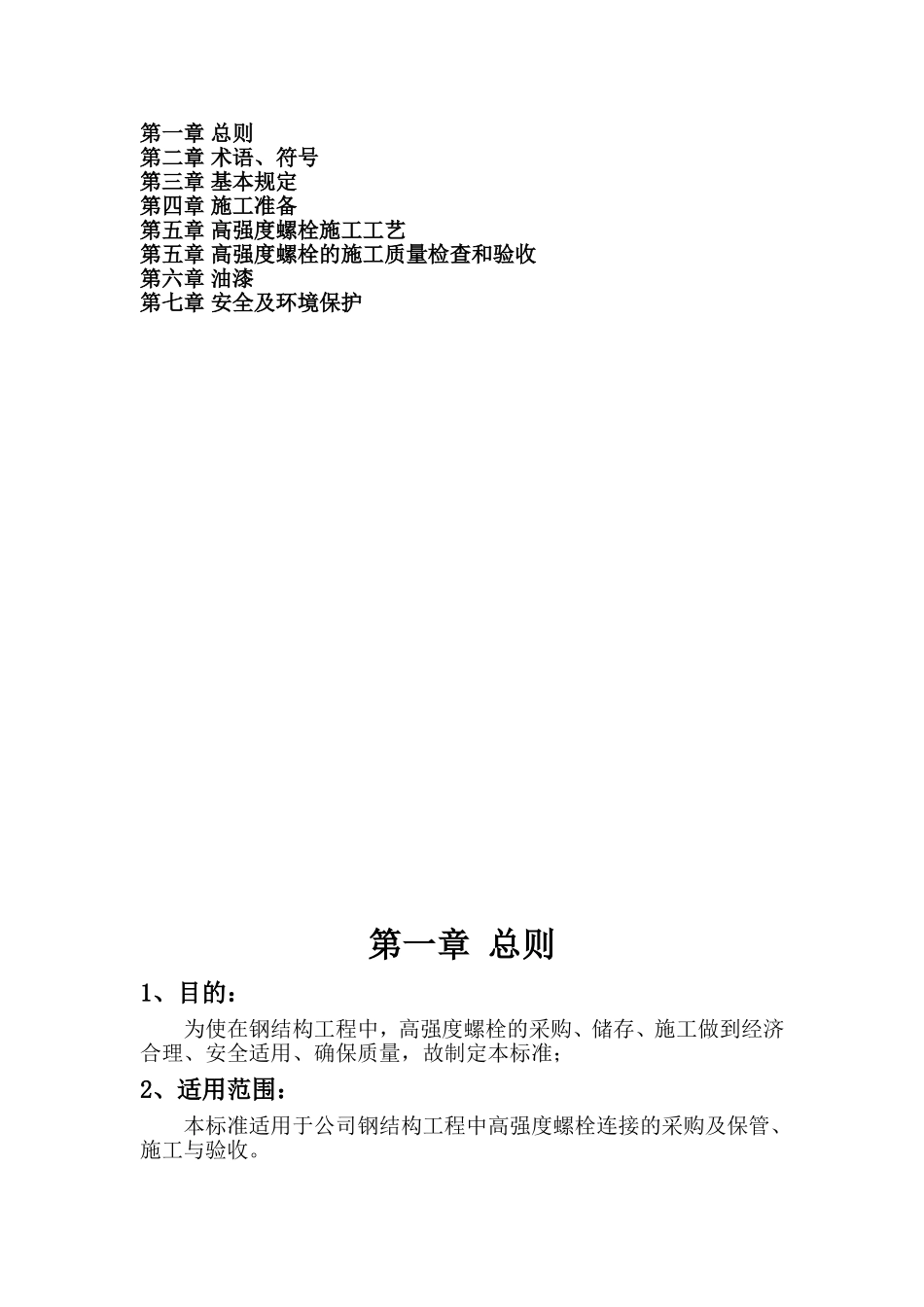

高强螺栓施工标准目录第一章总则第二章术语、符号第三章基本规定第四章施工准备第五章高强度螺栓施工工艺第五章高强度螺栓的施工质量检查和验收第六章油漆第七章安全及环境保护第一章总则1、目的：为使在钢结构工程中，高强度螺栓的采购、储存、施工做到经济合理、安全适用、确保质量，故制定本标准；2、适用范围：本标准适用于公司钢结构工程中高强度螺栓连接的采购及保管、施工与验收。3、参考标准及规范：高强度螺栓的施工及验收，除按本标准的规定执行外，还应符合《钢结构设计规范》（GBJ17）、《钢结构工程施工及验收规范》（GBJ205）等有关规定。本标准采用的高强度螺栓，应分别符合《钢结构用大六角头螺栓》（GB1228）、《钢结构用高强度大六角螺母型式与尺寸》（GB1229）、《钢结构用高强度垫圈型式与尺寸》（GB1230）、《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》（GB1231）或《钢结构用扭剪型高强度螺栓连接副形式尺寸》（GB3632）和《钢结构用扭剪型高强度螺栓连接副技术条件》（GB3663）的规定。在高强度螺栓施拧、构件摩擦面处理及安装过程中，应遵守国家劳动保护和安全技术等有关规定。第二章术语、符号1、Tc—施工扭矩（N·m）；2、K—高强度螺栓连接副的扭矩系数平均值，该值由复验测得的合格的平均扭矩系数代入。3、Pc—高强度螺栓施工预拉力（kN）；4、d—高强度螺栓螺杆直径（mm）。第三章基本规定3.1高强度螺栓应在钢结构吊装完毕、按照设计和施工规范的要求矫正到位、检查合格之后开始施工。3.2高强度螺栓的制孔按表3.2-1的要求选配，高强度螺栓连接构件制孔允许偏差见表3.2-2，高强度螺栓的孔距和边距值见表3.2-3，高强度螺栓连接构件的孔距允许偏差见表3.2-4。高强度螺栓孔径选配表表3.2-1螺栓公称直径（mm）1262022242730螺栓孔直径（mm）13.517.52224263033注：承压型连接（如柱或抗剪桁架的压杆连接）中的高强螺栓孔可按表中值减少0.5～1.0mm。高强度螺栓连接构件制孔允许偏差表3.2-2名称直径及允许偏差（mm）螺栓直径2602470允许偏差±0.43±0.52±0.84螺栓孔直径3.57.52（24）6（30）3允许偏差+0.430+0.520+0.840圆度（最大和最小直径差）1.001.50中心线倾斜度应不大于板厚的3％且单层板不得大于2.0mm，多层板叠组合不得大于3.0mm。高强度螺栓的孔距和边距值表3.2-3名称位置和方向最大值（取两者的较小值）最小值中心间距外排8d0或12t3d0中间排构件受压力12d0或18t构件受拉力16d0或24t中心至构件边缘的距离顺内力方向4d0或8t2d0垂直内力方向切割边1.5d0扎制边1.5d0注：1.d0为高强度螺栓的孔径；t为外层较薄板件的厚度。2.钢板边缘与刚性构件（如角钢、槽钢等）相连的高强度螺栓的最大间距，可按中间排数值采用。3.设计有规定时按设计要求采用。高强度螺栓连接构件的孔距允许偏差表3.2-4注：孔的分组规定：1.在节点中连接板与一根杆件相连的孔划为一组。2.接头处的孔：通用接头——半个拼接板上的孔为一组；阶梯接头——两接头之间的孔为一组。3.在两相邻节点或接头间的连接孔为一组，但不包括1、2所指的孔。4.受弯构件翼缘上，每1m长度内的孔为一组。第四章施工准备第一节技术准备1.1高强度螺栓长度的选用高强度螺栓紧固后，以丝扣露出2～3扣为宜，一个工程的高强螺项次项目螺栓孔距（mm）＜500500～12001200～3000＞30001同一组内任意两孔间允许偏差±1.0±1.2--2相邻两组的端孔间±1.2±1.5+2.0±3.0栓，首先按直径分类，统计出钢板束厚度，根据钢板束厚度，按下列公式选择所需长度：螺栓长度＝板束厚度＋附加长度螺栓长度小于l00mm取整为5mm的倍数，余数2舍3进，螺栓长度大于100mm可以取为l0mm的整倍数进行归类。高强度螺栓的附加长度可参考表4.1-1。高强度螺栓的附加长度表4.1-1螺栓直径（mm）12162022242730大六角高强度螺栓（mm）25303540455055扭剪型高强度螺栓（mm）253035401.2施工轴力与终拧力矩的换算表4.1-2列出了一般国产高强度螺栓允许的施工轴力。设计给出了轴力时按设计要求施工，如设计未给出高强度螺栓的轴力要求，可按该表选用，施工轴力比设计轴力一般要增加10%。国产大六角头高强度螺栓施工轴力（单位：kN）表4....
