空气能热泵机组工程方案书VIP专享VIP免费

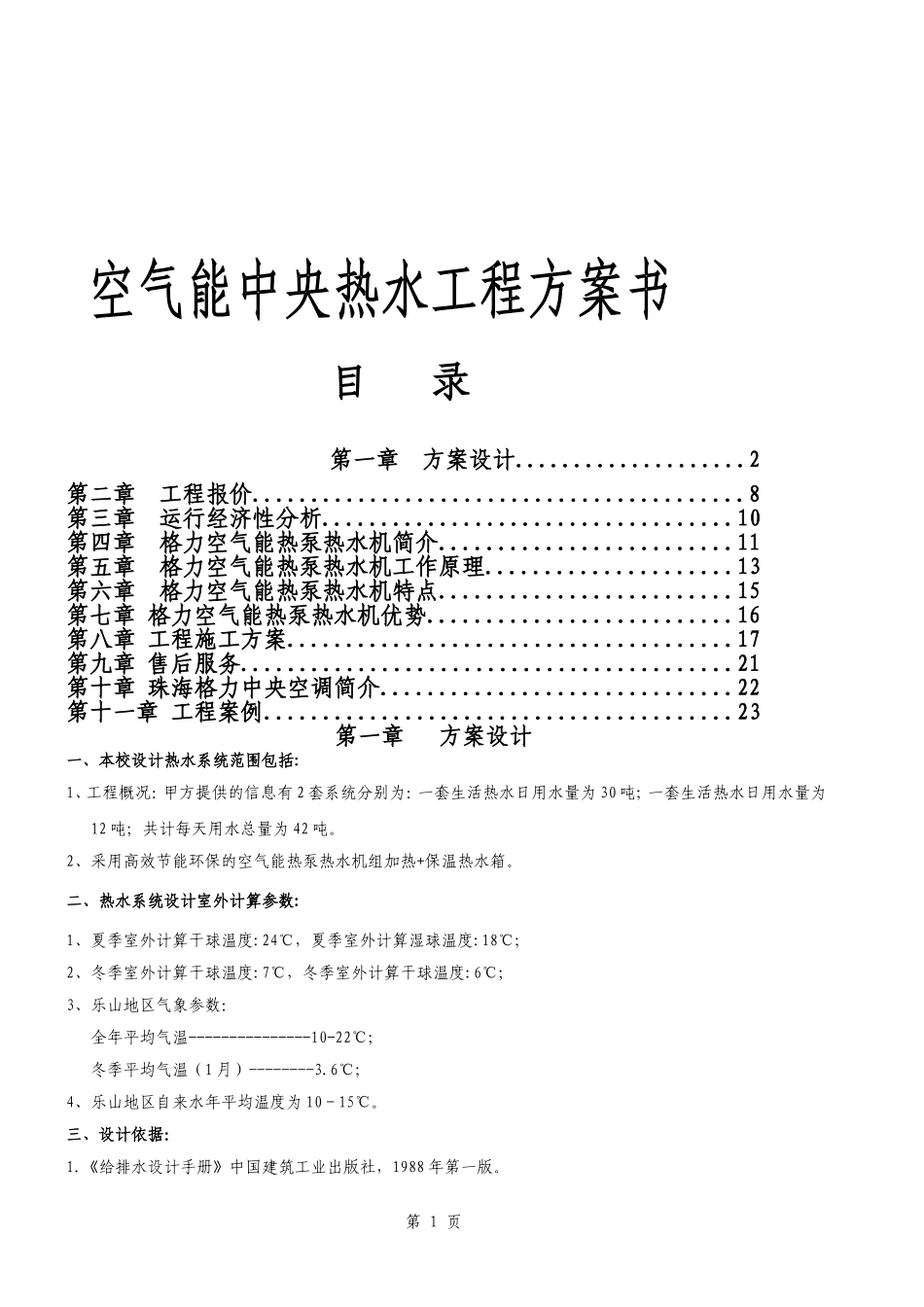

目录第一章方案设计....................2第二章工程报价..........................................8第三章运行经济性分析...................................10第四章格力空气能热泵热水机简介.........................11第五章格力空气能热泵热水机工作原理.....................13第六章格力空气能热泵热水机特点.........................15第七章格力空气能热泵热水机优势..........................16第八章工程施工方案......................................17第九章售后服务..........................................21第十章珠海格力中央空调简介..............................22第十一章工程案例........................................23第一章方案设计一、本校设计热水系统范围包括:1、工程概况：甲方提供的信息有2套系统分别为：一套生活热水日用水量为30吨；一套生活热水日用水量为12吨；共计每天用水总量为42吨。2、采用高效节能环保的空气能热泵热水机组加热+保温热水箱。二、热水系统设计室外计算参数:1、夏季室外计算干球温度:24℃，夏季室外计算湿球温度:18℃；2、冬季室外计算干球温度:7℃，冬季室外计算干球温度:6℃；3、乐山地区气象参数：全年平均气温---------------10-22℃；冬季平均气温（1月）--------3.6℃；4、乐山地区自来水年平均温度为10－15℃。三、设计依据：1.《给排水设计手册》中国建筑工业出版社，1988年第一版。第1页2.《采暖与卫生工程施工及验收规范》GBJ242--823.《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302--884.《工业管道工程施工及验收规范》GBJ50235—975.《安装工程质量检验评定手册》1990年第一版。6.《管道工程安装手册》1987年第一版。四、热水系统设计说明：热水系统的设计：1、设计参数依据《建筑小区给水排水工艺》第八章第一节<建筑小区热水用设备和用热水有关参数>，根据水温、卫生洁具完善程度、热水供应时间、气候条件和生活习惯等确定集中供应热水时热水用量。2、方案数据分析1、工程概况（１）项目现状及参数：根据甲方提供的数据，为贵方提供热水。本方案须考虑产热水设备、贮水设备、自控电气系统、管道动力系统及其之间的管道连接。（２）环境参数:室外设计干球气温17℃，湿球温度14℃，平均水温15℃。2、热水用量计算(1)机组能力计算：本工程需供热水42吨，按照制热42吨水所需热量为：Q=CM△T=1Kcal/kg.℃*42T*1000Kg/T*(55-15)℃=1680000Kcal选定主机能力应不小于：1680000Kcal÷860Kcal/(KW·h)÷10h=196KW。（2）设备选型配比：由上式计算可知,为了达到热水用量设计要求,主机能力不应小于196KW。根据以上热力计算机组选型及台数分别为：30吨系统选型应为：4台KFRS-39ZM/B2S机组;12吨系统选型应为：4台KFRS-20ZM/B2S机组;(一)在常温下，机组每天工作10小时即可满足每天51吨热水需求。(二)在冬季，当环境温度-5℃，进水温度10℃时，单台KFRS-39ZM/B2S机组平均产水量583L/小时，单台KFRS-20ZM/B2S机组平均产水量260L/小时，为了保证生活热水的正常供应，8台机组每天工作13小时情况下，每天共产44吨热水，满足设计要求（机组每天最多工作时间不能超过18小时）。五、热水系统运行说明：1）热泵机组采用直热循环方式进行制取生活热水，采用循环制热水方式进行保温；2）生活热水的温度可在30～60℃。六、系统自动控制第2页A、热水机组、热水循环泵、和电辅热由主控板控制；B、在循环保温时，循环管道上装有水流开关，当检测到水流信号正常后才启动主机正常工作。第二章工程报价序号项目名称规格型号数量单位单价总价备注(元)(元)1主机部分格力热泵热水机KFRS-39ZM/B2S4台42000.00168000.00谷轮压缩机KFRS-20ZM/B2S426000.00104000.002保温水箱30吨1个60000.0060000.00304不锈钢方形12吨121600.0021600.00304不锈钢圆形3电器部分控制系统2套4500.009000.00智能控制4热水循环泵2台2800.005600.00德国威乐5热水回水泵2台2800.005600.006热水增压泵2台4800.009600.007信号线、电源线1项15000.0015000.00国标8管件部分管道、管件及辅材1项18800.0018800.00国标9管道保温材料橡塑材料1项4400.004400.00国...
