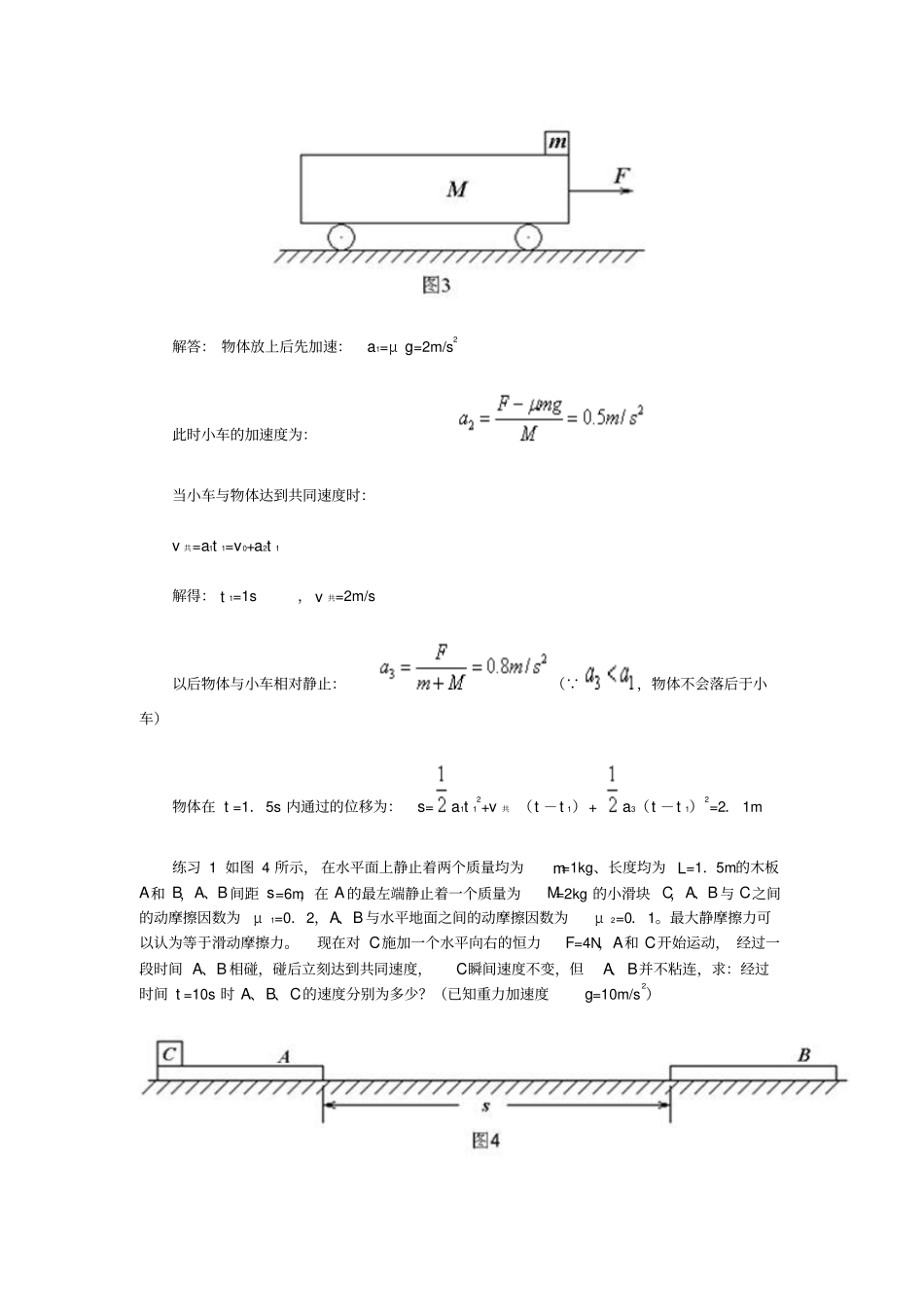

高中物理学习材料（灿若寒星**整理制作）滑块—木板模型的动力学分析湖北省黄梅县第五中学石成美在高三物理复习中，滑块—木板模型作为力学的基本模型经常出现，是对一轮复习中直线运动和牛顿运动定律有关知识的巩固和应用。这类问题的分析有利于培养学生对物理情景的想象能力，为后面动量和能量知识的综合应用打下良好的基础。滑块—木板模型的常见题型及分析方法如下：例1如图1所示，光滑水平面上放置质量分别为m、2m的物块A和木板B，A、B间的最大静摩擦力为μmg，现用水平拉力F拉B，使A、B以同一加速度运动，求拉力F的最大值。分析：为防止运动过程中A落后于B（A不受拉力F的直接作用，靠A、B间的静摩擦力加速），A、B一起加速的最大加速度由A决定。解答：物块A能获得的最大加速度为：．∴A、B一起加速运动时，拉力F的最大值为：．变式1例1中若拉力F作用在A上呢？如图2所示。解答：木板B能获得的最大加速度为：。∴A、B一起加速运动时，拉力F的最大值为：．变式2在变式1的基础上再改为：B与水平面间的动摩擦因数为（认为最大静摩擦力等于滑动摩擦力），使A、B以同一加速度运动，求拉力F的最大值。解答：木板B能获得的最大加速度为：设A、B一起加速运动时，拉力F的最大值为Fm，则：解得：例2如图3所示，质量M=8kg的小车放在光滑的水平面上，在小车右端加一水平恒力F，F=8N，当小车速度达到1．5m/s时，在小车的前端轻轻放上一大小不计、质量m=2kg的物体，物体与小车间的动摩擦因数μ=0．2，小车足够长，求物体从放在小车上开始经t=1．5s通过的位移大小。（g取10m/s2）解答：物体放上后先加速：a1=μg=2m/s2此时小车的加速度为：当小车与物体达到共同速度时：v共=a1t1=v0+a2t1解得：t1=1s，v共=2m/s以后物体与小车相对静止：（∵，物体不会落后于小车）物体在t=1．5s内通过的位移为：s=a1t12+v共（t－t1）+a3（t－t1）2=2．1m练习1如图4所示，在水平面上静止着两个质量均为m=1kg、长度均为L=1．5m的木板A和B，A、B间距s=6m，在A的最左端静止着一个质量为M=2kg的小滑块C，A、B与C之间的动摩擦因数为μ1=0．2，A、B与水平地面之间的动摩擦因数为μ2=0．1。最大静摩擦力可以认为等于滑动摩擦力。现在对C施加一个水平向右的恒力F=4N，A和C开始运动，经过一段时间A、B相碰，碰后立刻达到共同速度，C瞬间速度不变，但A、B并不粘连，求：经过时间t=10s时A、B、C的速度分别为多少？（已知重力加速度g=10m/s2）解答：假设力F作用后A、C一起加速，则：而A能获得的最大加速度为：∵∴假设成立在A、C滑行6m的过程中：∴v1=2m/sA、B相碰过程，由动量守恒定律可得：mv1=2mv2∴v2=1m/s此后A、C相对滑动：，故C匀速运动；，故AB也匀速运动。设经时间t2，C从A右端滑下：v1t2－v2t2=L∴t2=1．5s然后A、B分离，A减速运动直至停止：aA=μ2g=1m/s2，向左，故t=10s时，vA=0．C在B上继续滑动，且C匀速、B加速：aB=a0=1m/s2设经时间t4，C．B速度相等：∴t4=1s此过程中，C．B的相对位移为：，故C没有从B的右端滑下。然后C．B一起加速，加速度为a1，加速的时间为：故t=10s时，A、B、C的速度分别为0，2．5m/s，2．5m/s．练习2如图5所示，质量M=1kg的木板静止在粗糙的水平地面上，木板与地面间的动摩擦因数，在木板的左端放置一个质量m=1kg、大小可以忽略的铁块，铁块与木板间的动摩擦因数，取g=10m/s2，试求：（1）若木板长L=1m，在铁块上加一个水平向右的恒力F=8N，经过多长时间铁块运动到木板的右端？（2）若在铁块上施加一个大小从零开始连续增加的水平向右的力F，通过分析和计算后，请在图6中画出铁块受到木板的摩擦力f2随拉力F大小变化的图象。（设木板足够长）（解答略）答案如下：（1）t=1s（2）①当F≤N时，A、B相对静止且对地静止，f2=F；②当2N6N时，A、B发生相对滑动，N．画出f2随拉力F大小变化的图象如图7所示。从以上几例我们可以看到，无论物体的运动情景如何复杂，这类问题的解答有一个基本技巧和方法：在物体运动的每一个过程中，若两个物体的初速度不同，则两物体必然相对滑动；若两个物体的初速度相同（包括初速为0），则要先判定两个物体是否发生相对滑动，其方法是求出不受外力F作用的那个物体的最大临界加速度并用假设法求出在外力F作用下整体的加速度，比较二者的大小即可得出结论。
