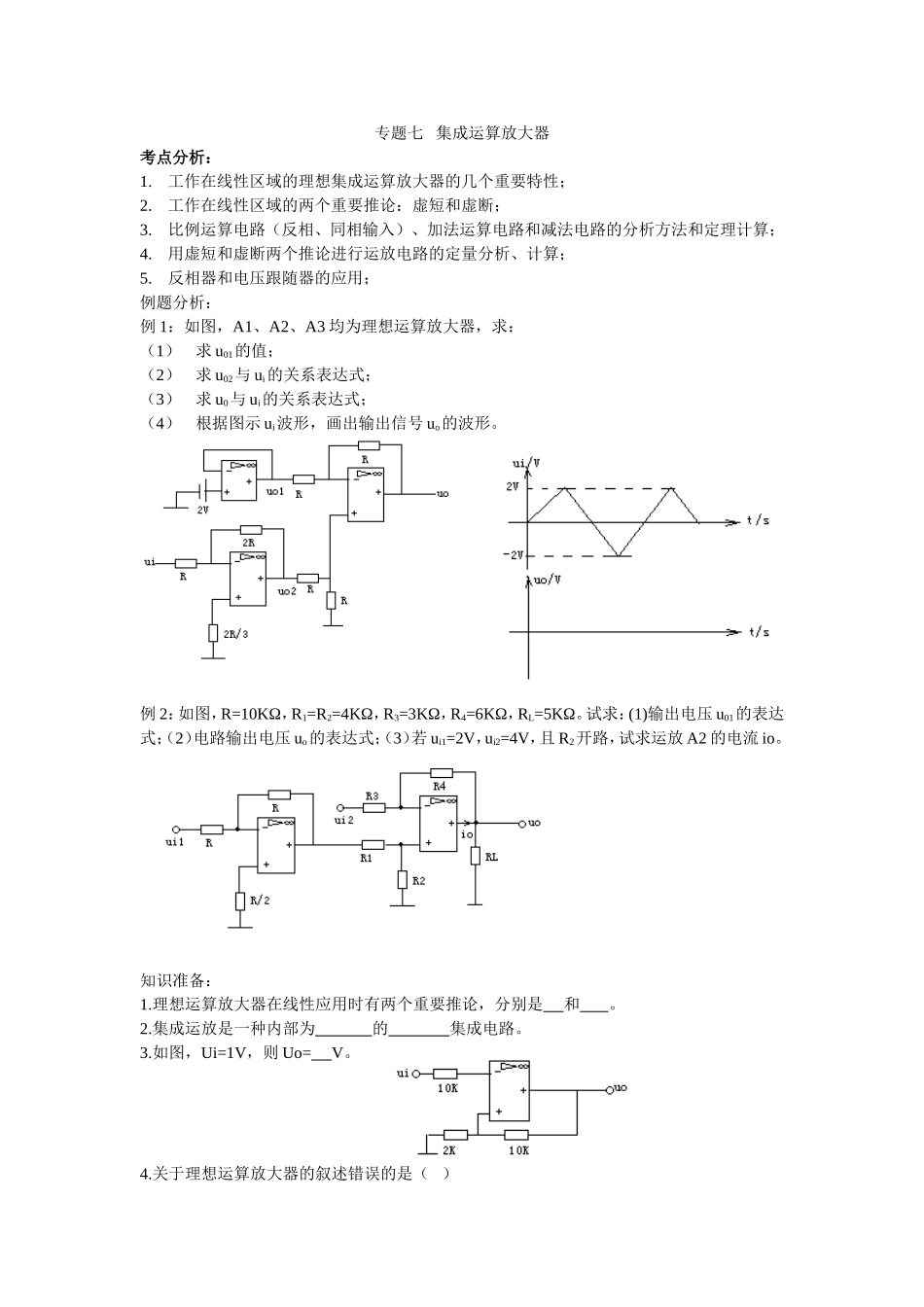

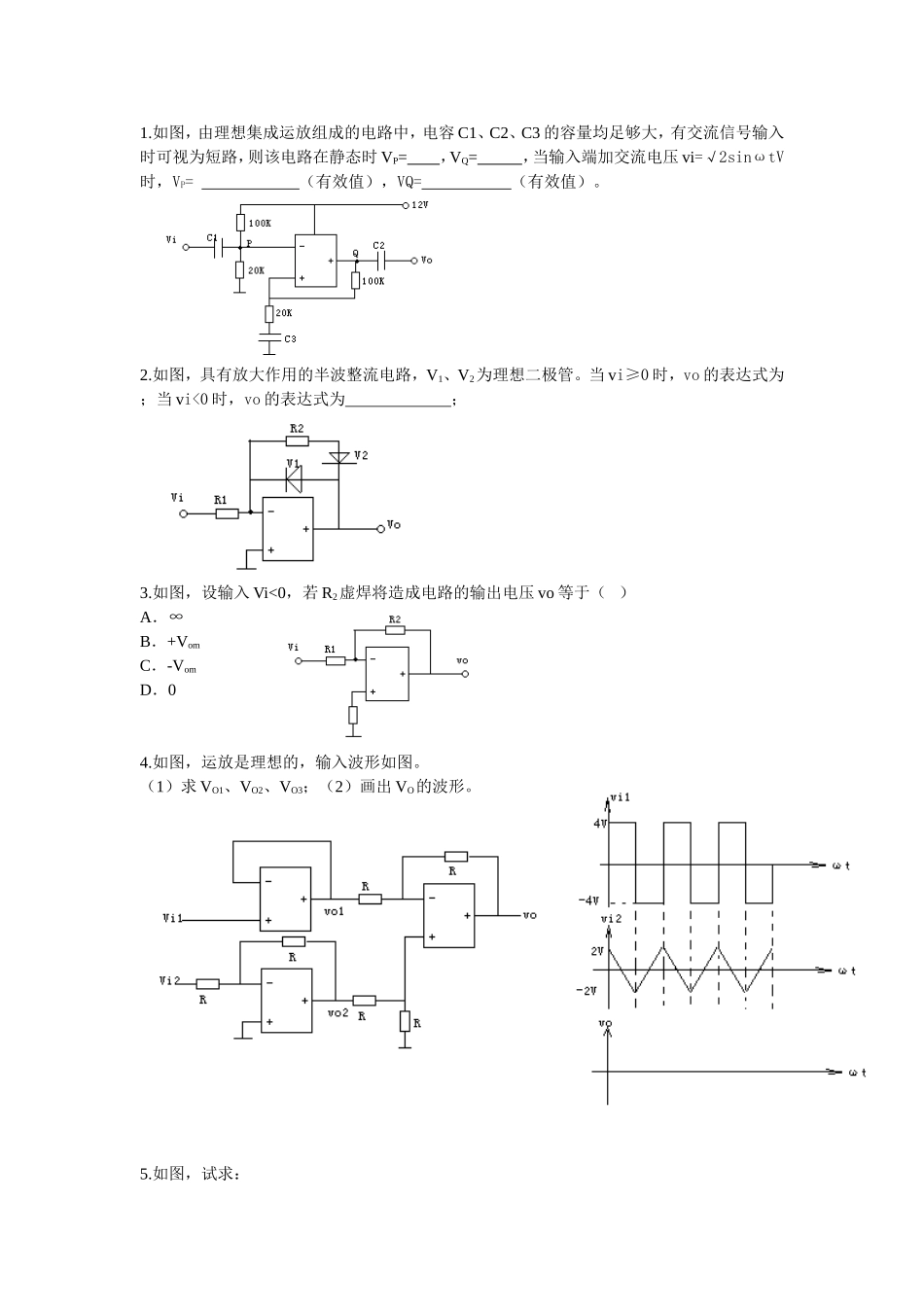

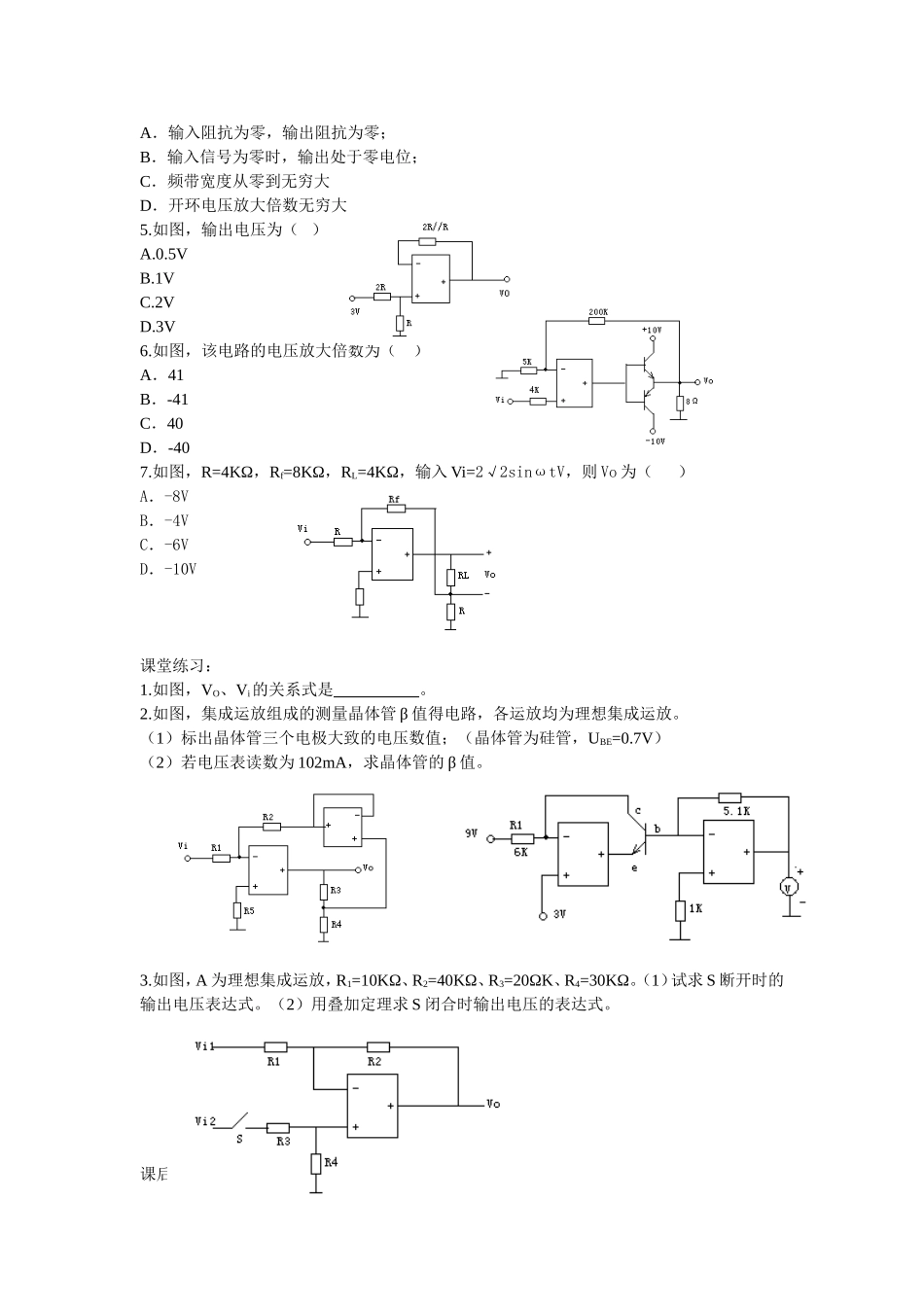

专题七集成运算放大器考点分析：1.工作在线性区域的理想集成运算放大器的几个重要特性；2.工作在线性区域的两个重要推论：虚短和虚断；3.比例运算电路（反相、同相输入）、加法运算电路和减法电路的分析方法和定理计算；4.用虚短和虚断两个推论进行运放电路的定量分析、计算；5.反相器和电压跟随器的应用；例题分析：例1：如图，A1、A2、A3均为理想运算放大器，求：（1）求u01的值；（2）求u02与ui的关系表达式；（3）求u0与ui的关系表达式；（4）根据图示ui波形，画出输出信号uo的波形。例2：如图，R=10KΩ，R1=R2=4KΩ，R3=3KΩ，R4=6KΩ，RL=5KΩ。试求：(1)输出电压u01的表达式；（2）电路输出电压uo的表达式；（3）若ui1=2V，ui2=4V，且R2开路，试求运放A2的电流io。知识准备：1.理想运算放大器在线性应用时有两个重要推论，分别是和。2.集成运放是一种内部为的集成电路。3.如图，Ui=1V，则Uo=V。4.关于理想运算放大器的叙述错误的是（）A．输入阻抗为零，输出阻抗为零；B．输入信号为零时，输出处于零电位；C．频带宽度从零到无穷大D．开环电压放大倍数无穷大5.如图，输出电压为（）A.0.5VB.1VC.2VD.3V6.如图，该电路的电压放大倍数为（）A．41B．-41C．40D．-407.如图，R=4KΩ，Rf=8KΩ，RL=4KΩ，输入Vi=2√2sinωtV，则Vo为（）A．-8VB．-4VC．-6VD．-10V课堂练习：1.如图，VO、Vi的关系式是。2.如图，集成运放组成的测量晶体管β值得电路，各运放均为理想集成运放。（1）标出晶体管三个电极大致的电压数值；（晶体管为硅管，UBE=0.7V）（2）若电压表读数为102mA，求晶体管的β值。3.如图，A为理想集成运放，R1=10KΩ、R2=40KΩ、R3=20ΩK、R4=30KΩ。（1）试求S断开时的输出电压表达式。（2）用叠加定理求S闭合时输出电压的表达式。课后检测：1.如图，由理想集成运放组成的电路中，电容C1、C2、C3的容量均足够大，有交流信号输入时可视为短路，则该电路在静态时VP=，VQ=，当输入端加交流电压vi=√2sinωtV时，VP=（有效值），VQ=（有效值）。2.如图，具有放大作用的半波整流电路，V1、V2为理想二极管。当vi≥0时，vo的表达式为；当vi<0时，vo的表达式为；3.如图，设输入Vi<0，若R2虚焊将造成电路的输出电压vo等于（）A．∞B．+VomC．-VomD．04.如图，运放是理想的，输入波形如图。（1）求VO1、VO2、VO3；（2）画出VO的波形。5.如图，试求：（1）开关S闭合时输出电压u0的值；（2）开关S断开时输出电压u0的值；6.如图所示的理想集成运算放大器，R1=R2=R3=R5=1KΩ，R4=2KΩ，试求输出电压vo。
