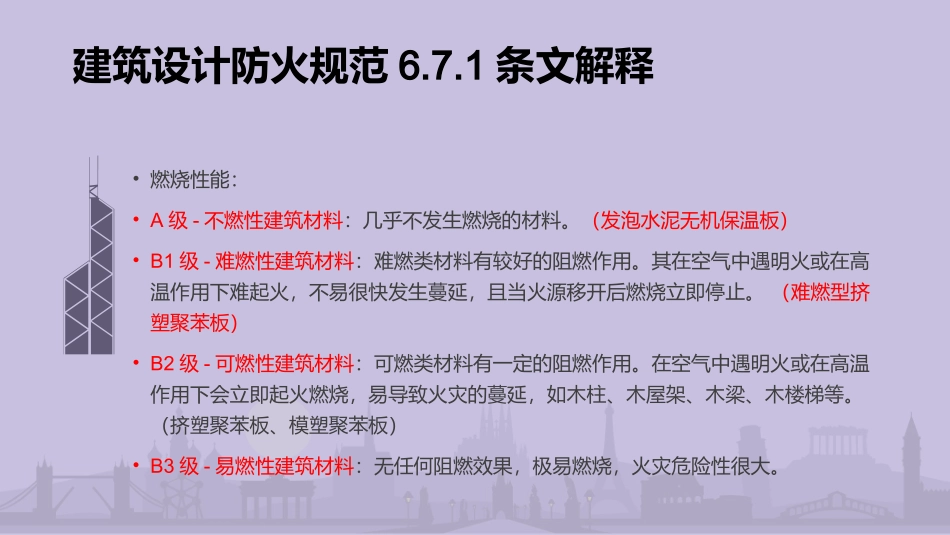

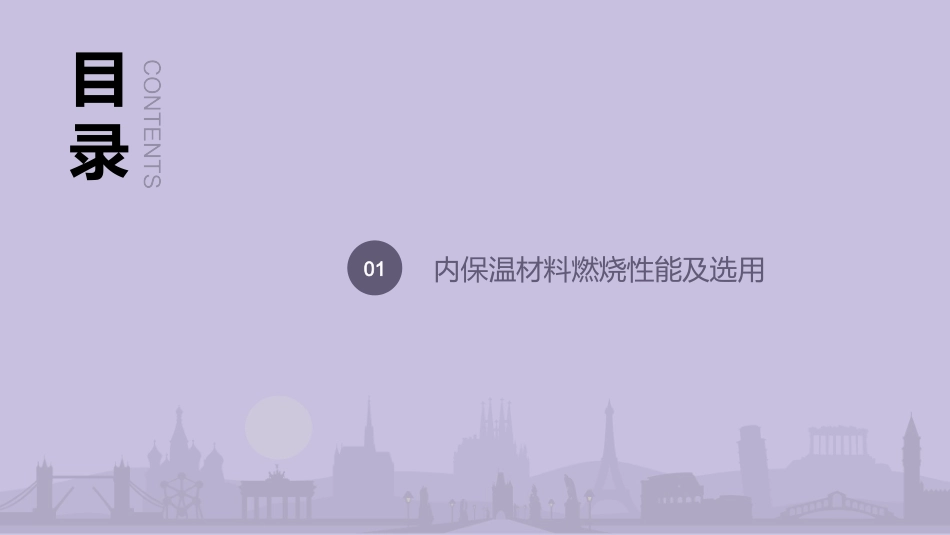

建筑节能设计·内保温系统（施工图相关应用）目录CONTENTS01内保温材料燃烧性能及选用建筑设计防火规范6.7.1条文解释•燃烧性能：•A级-不燃性建筑材料：几乎不发生燃烧的材料。（发泡水泥无机保温板）•B1级-难燃性建筑材料：难燃类材料有较好的阻燃作用。其在空气中遇明火或在高温作用下难起火，不易很快发生蔓延，且当火源移开后燃烧立即停止。（难燃型挤塑聚苯板）•B2级-可燃性建筑材料：可燃类材料有一定的阻燃作用。在空气中遇明火或在高温作用下会立即起火燃烧，易导致火灾的蔓延，如木柱、木屋架、木梁、木楼梯等。（挤塑聚苯板、模塑聚苯板）•B3级-易燃性建筑材料：无任何阻燃效果，极易燃烧，火灾危险性很大。保温系统燃烧性能以及对应的保温材料燃烧性能11J122-B保温板内保温系统-无机保温板•A级保温材料：无机保温板•外墙内保温常用：发泡水泥无机保温板（选用依据图集11J122）•屋面常用：发泡水泥无机保温板、岩棉板、膨胀珍珠岩板等•发泡水泥无机保温板（A级）-主要使用•优点：防火等级A级，无毒害放射物质，用于室内较好。•缺点：保温性能相对挤塑聚苯板来说较差，部分公建用这种材料厚度达到60mm也有可能不过。11J122-B保温板内保温系统-有机保温板•B级保温材料：挤塑聚苯板、模塑聚苯板B2•外墙内保温常用：难燃型挤塑聚苯板（《湖南省建筑节能常用材料热物理性能参数取值表（试行）》）•屋面常用：难燃型挤塑聚苯板•难燃型挤塑聚苯板（B1级）-主要使用•优点：相对于发泡水泥板来说，保温性能更好。•缺点：苯板原料是聚苯乙烯对人体是无害的，燃烧时会产生有毒气体，普通环境下没有危害。目录CONTENTS02建筑设计防火规范解读建筑设计防火规范（保温材料燃烧性能及应用）•6.7.1建筑内、外保温系统，宜采用燃烧性能为A级的保温材料，不宜采用B2级保温材料，严禁采用B3级保温材料。•应用：•根据此处条文，目前我们使用较多的材料均为A级或B1级。对于内保温系统，至少要采用B1级材料，后面有条文会提到。•A级：无机保温板。（采用A级保温材料时，是没有什么限制的）•B1级：难燃型挤塑聚苯板。（采用B1级时，某些部位需要做特殊处理，下面会说到）建筑设计防火规范（保温材料燃烧性能及应用）•6.7.2建筑外墙采用内保温系统时，保温系统应符合下列规定：•应采用A级材料的场所：(前面讲过，难燃型挤塑聚苯板燃烧时，会放毒，为避免重大伤亡就有了下面这些场所)•1、人员密集场所。•2、用火、燃油、燃气等具有火灾危险性的场所。•3、各类建筑内的疏散楼梯间、避难走道、避难间、避难层等场所或部位。•对于其他场所，应采用低烟、低毒且燃烧性能不低于B1级的保温材料。•保温系统应采用不燃材料做防护层。采用燃烧性能为B1级的保温材料时，防护层的厚度不应小于10mm。（水泥砂浆正常为20mm，此条不用考虑）建筑设计防火规范（保温材料燃烧性能及应用）•6.7.10屋面外保温系统•1、屋面板耐火极限≥1h，保温材料的燃烧性能≥B2级。•2、屋面板耐火极限＜1h，保温材料的燃烧性能≥B1级。•3、采用B1、B2级保温材料的外保温系统应采用不燃材料作防护层，防护层的厚度不应小于10mm。（A级不用做保护层）•说明：因为我们采用内保温系统，所以屋面与外墙之间不需要设置防火隔离带。•正常屋面板-钢筋混凝土屋面板耐火极限大于1.2h，保护层水泥砂浆20mm还是有，所以说，屋面材料随便你用，但是为了保险起见，请用A级和B1级。目录CONTENTS03外墙内保温构造保温板内保温系统-主要构造部位•外墙•屋面•热桥梁、柱•墙内楼板•门窗过梁•窗上口、窗下口、窗侧口窗户•外门（对于住宅主要指户门）发泡水泥无机保温板（A级套装）主要构造目前主要使用的两种形式难燃型挤塑聚苯板（B1级套装）•外墙、热桥、楼板、普通窗上下侧口：难燃型挤塑聚苯板•外墙（疏散楼梯间处）：发泡水泥无机保温板•屋顶：难燃型挤塑聚苯板外墙、热桥、楼板、普通窗上下侧口：发泡水泥无机保温板屋顶：发泡水泥无机保温板岩棉板膨胀珍珠岩板窗户（可参15ZJ602）窗户和门外门通往封闭空间的户门：节能外门，传热系数3.0（要求小于等于3.0）通往非封闭空间的户门：多功能户门，传热...
