箱涵专项施工方案20170814VIP免费

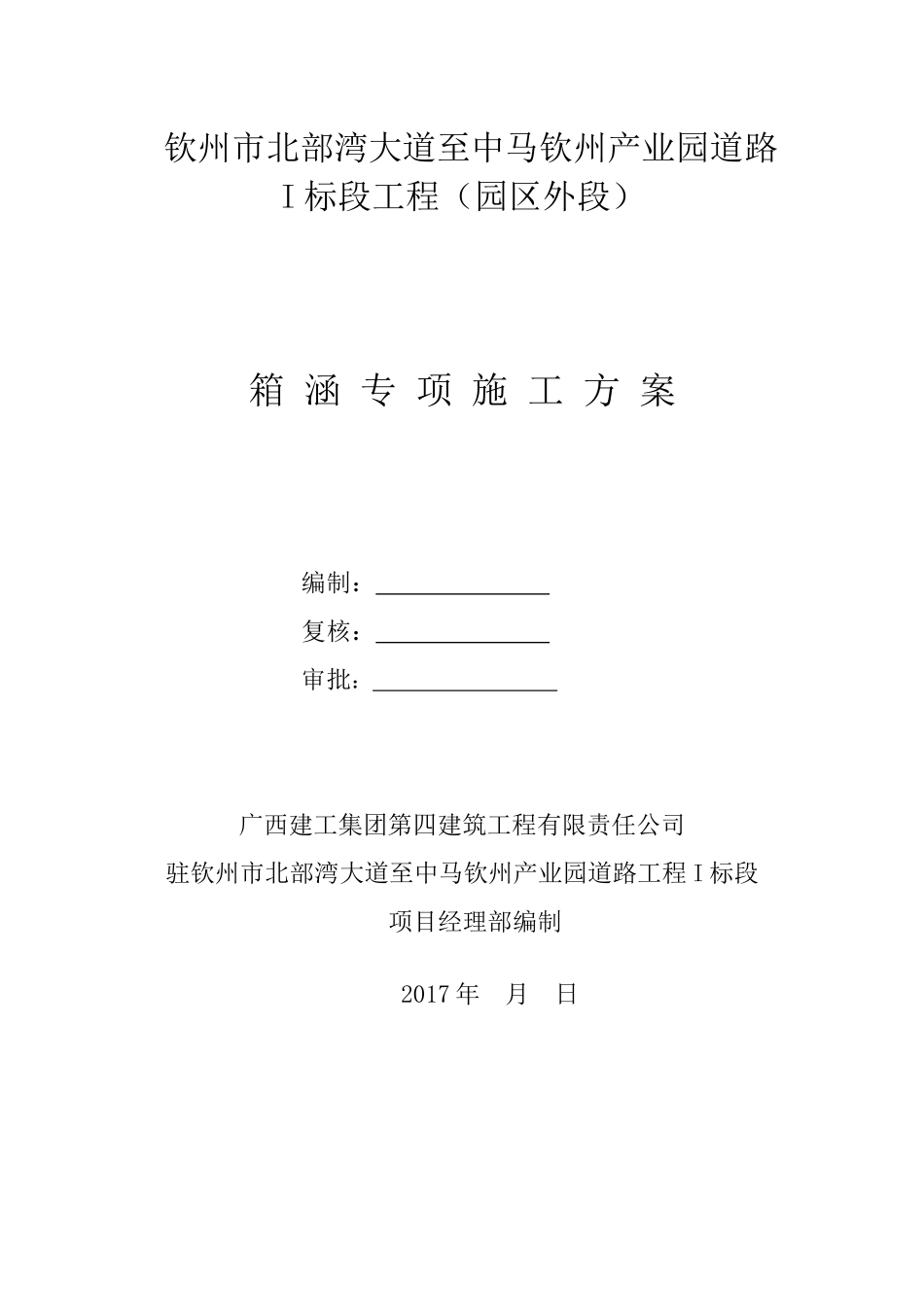

钦州市北部湾大道至中马钦州产业园道路I标段工程（园区外段）箱涵专项施工方案编制：复核：审批：广西建工集团第四建筑工程有限责任公司驻钦州市北部湾大道至中马钦州产业园道路工程I标段项目经理部编制2017年月日一、编制目的及依据1、编制目的保证箱涵施工顺利完成，保证箱涵施工工期及施工质量要求，并杜绝安全事故的发生，特制定本方案。2、编制依据1）施工组织设计及设计施工图纸。2）相关施工质量验收规范：（1）混凝土结构工程施工质量验收规范GB50204-2015；（2)给水排水构筑物工程施工及验收规范GB50141-2008；（3)给水排水管道工程施工及验收规范GB50268-2008；（4）建筑地基基础工程施工质量验收规范GB50202-2002；（5）地下防水工程质量验收规范GB50208-2011；（6）砌体工程施工质量验收规范GB50203-2011；3）现有的技术装备、管理水平和类似工程的施工经验。二、工程概况工程建设场地西起现状进港公路，东至中马产业园西侧边界，全长3.127Km，终点处与广西华蓝设计（集团）有限公司设计的马莱大道接顺。本工程主要实施的是下穿道路的人行及排水箱涵。I标段箱涵有两处：1.中心桩号K0+180，与道路中心线斜交69度，涵身采用单身单孔钢筋混凝土结构，净尺寸采用9.0m*4.5m（B*H）,箱涵总长度72.8m，洞口采用一字形翼墙。2.中心桩号K1+125，与道路中心线正交，涵身采用单身单孔钢筋混凝土结构，净尺寸采用5.0m*4.5m（B*H）,箱涵总长度80.5m，洞口采用一字形翼墙。三、自然条件及工程地质1、本工程抗震设防烈度为7度，设计基本地震加速度值为0.10g,地震动反应谱特征周期为0.35s，按7度采取抗震措施，建筑场地设计地震分组为第一期，场地类别为Ⅱ类，场地所处抗震设防烈度为7度区，但场地所揭露的岩层不存在饱和砂土和饱和粉土，可不考虑液化影响。2、工程地质条件：根据设计标高，开挖揭露的地层主要有：①层，淤泥质土：灰黑、流塑，含有少量砂，有机质，且带腥臭味。②层，黏土：黄灰，可塑，以粘土为主，约含30%碎石，粒径为10mm-20mm,无摇震反应，干强度中等，韧性中等。③层，强风化砂岩：褐灰色，黄褐色，棕红色，结构构造大部分破坏，岩芯呈碎块状，节理裂隙较发育。④层，中风化砂岩：褐灰色，黄褐色，结构构造部分破坏，岩芯呈短柱状，节理裂隙较发育。3、地下水：本场地下水类型为上层滞水：主要赋存在淤泥质土层，主要受大气降水和河水径流侧向渗透补给，流向下游排泄，地下水较丰富，水位及水量随季节变化而变化，年水位涨幅约2-4m，地下水对混凝土结构具微腐蚀性；对钢筋混凝土结构中的钢筋具微腐蚀性。四、施工部署1、施工原则：拟投入一批建筑经验丰富的施工技术管理人员，合理安排劳动力，提高机械使用率，一如既往地贯彻“诚信创造价值，品质源于责任”的质量方针，规范施工，安全生产，以全新理念建和谐企业，靠科学管理铸精品工程。2、总体计划：先进行K0+180处箱涵施工，后进行K1+125处箱涵施工。计划三个月完成两个箱涵的施工。五、施工工艺及具体施工方法基坑开挖—施工放样—基底垫层施工—放样—底板钢筋绑扎—底板模板支设—底板砼浇筑—侧墙钢筋绑扎—墙身模板支设—顶板模板支设—顶板钢筋绑扎—墙身、顶板砼浇筑—砼养护—模板拆除—防水处理、沉降缝处理。1、技术准备：开工前做好施工资料的准备工作，组织技术人员认真熟悉施工图纸，组织图纸会审及三级技术交底，力求将图纸中的问题在施工前进行澄清；制定详细的分项工程施工方案，建立各阶段施工跟踪记录档案，做好技术交底和建立测量控制及测量放线工作，根据图纸提交材料、构件采购及加工计划。2、施工用电、用水：施工用水从项目生活区用DN25的PPR管接至施工区域。施工用电从业方指定地点变压器及发电机接通临时用电配电箱或借用附近的用电，在配电箱下一级设置移动电闸箱，供电系统采用三级漏电保护，确保安全用电3、施工段的划分：1）K0+180处箱涵：根据施工图，在箱涵的中央有两处变形缝，施工中将工程划分为三个施工段，各段分别为25.042m、25.000m、22.796m，结构施工时，以此变形缝为接口，分段间隔施工。2）K1+125处箱涵：根据施工图，在箱涵的中央有两处变形缝，施工中将工程划分...
