小冲水库钢管内外壁防腐技术要求VIP专享VIP免费

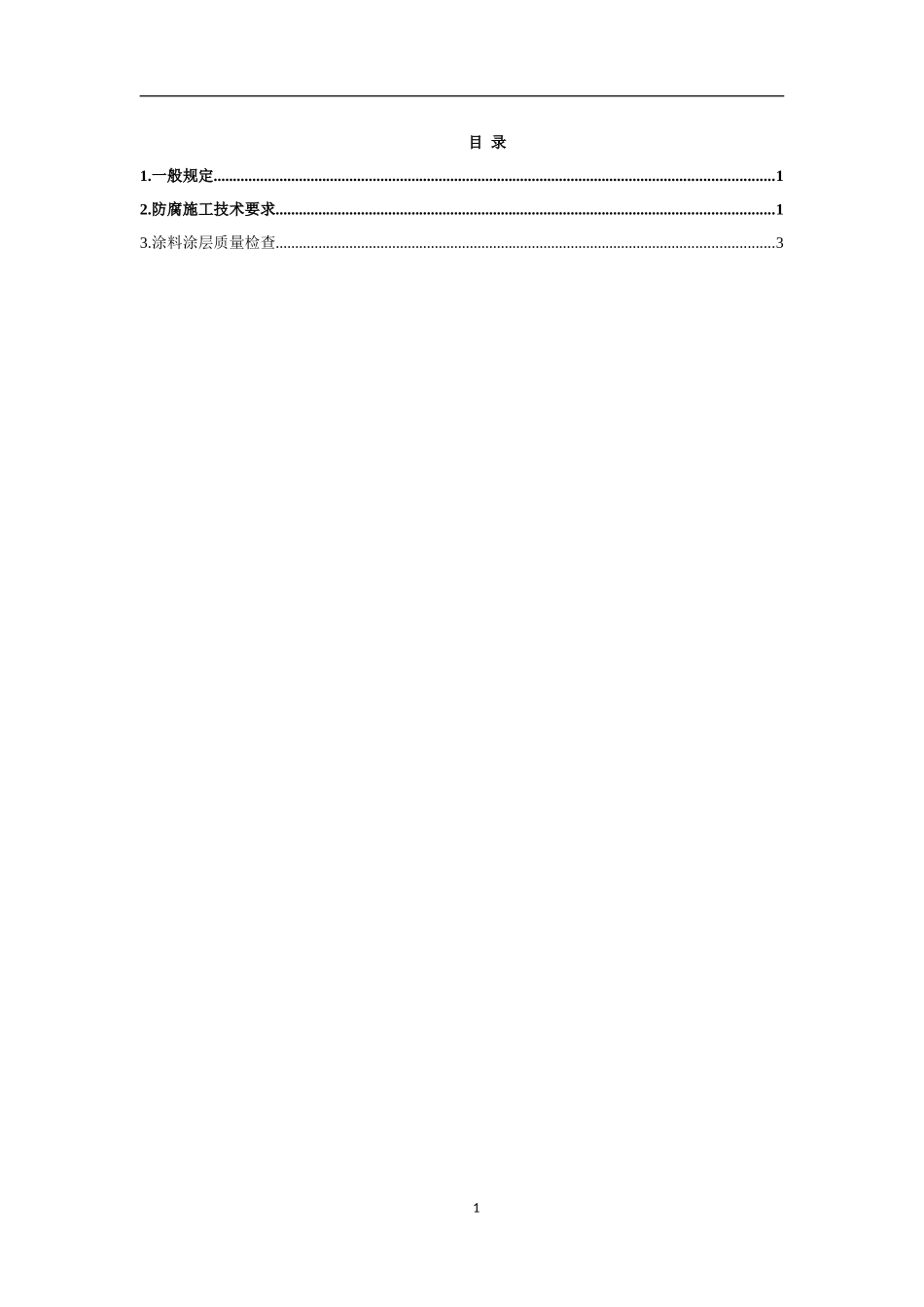

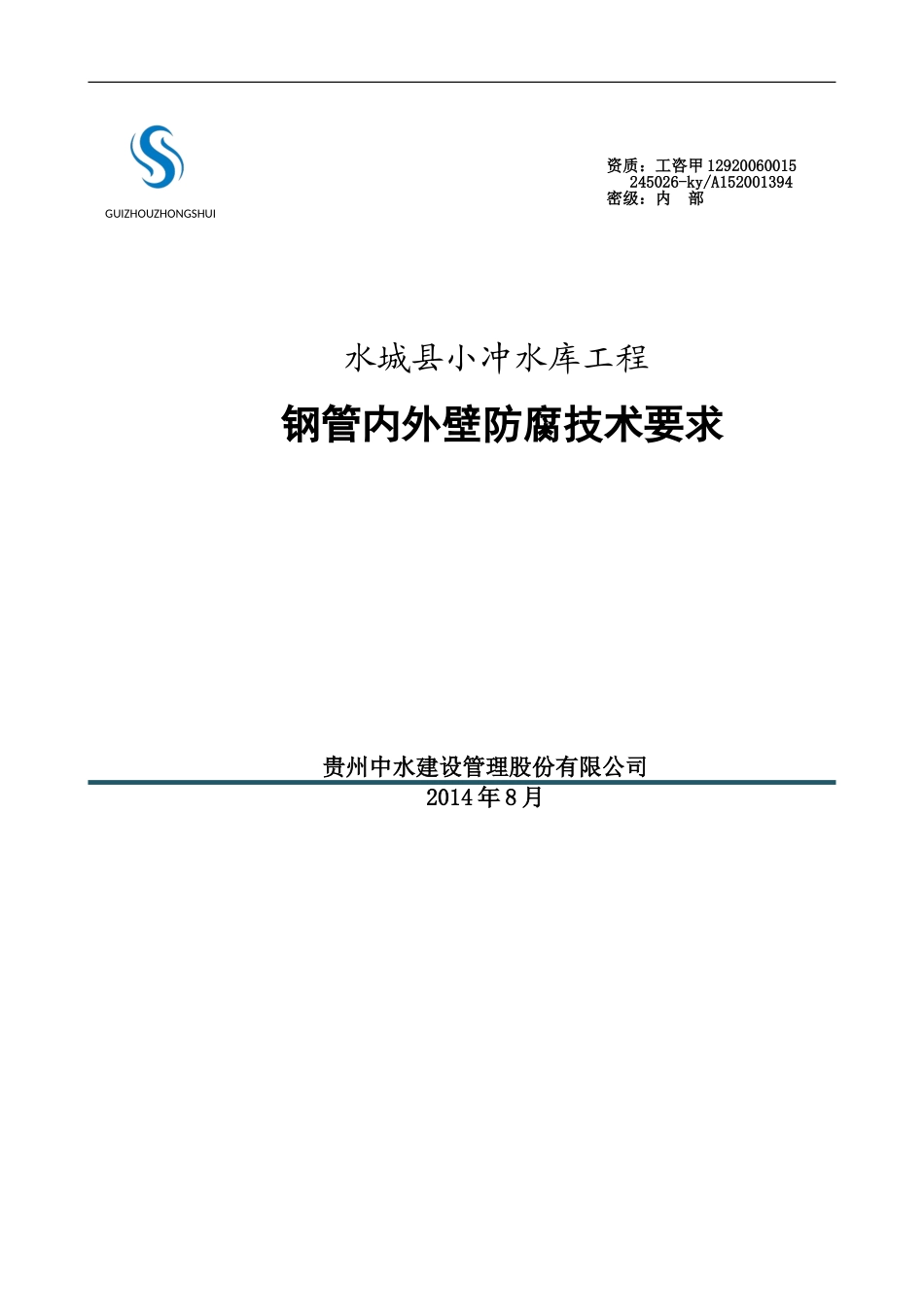

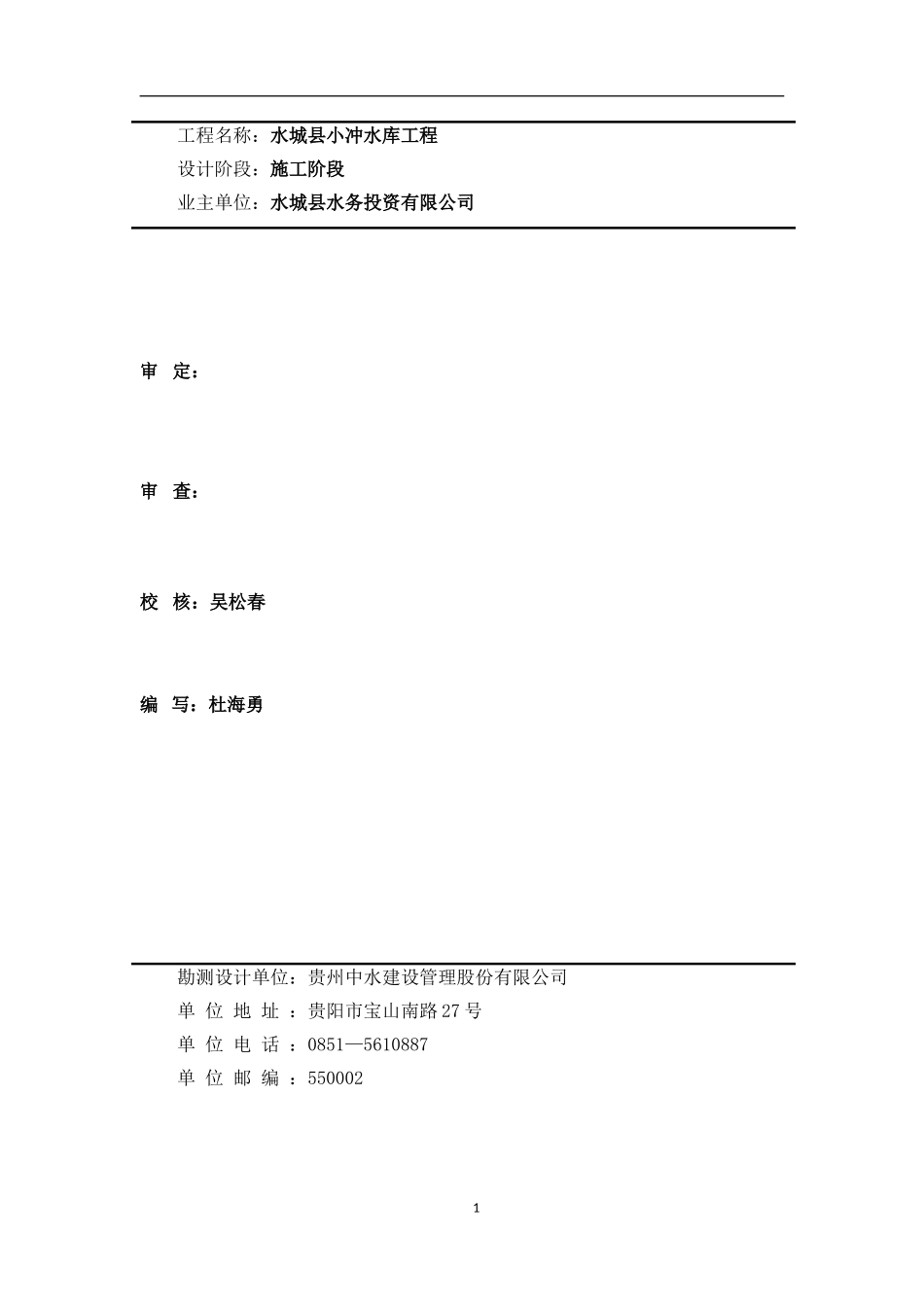

水城县小冲水库工程钢管内外壁防腐技术要求贵州中水建设管理股份有限公司2014年8月资质：工咨甲12920060015245026-ky/A152001394密级：内部GUIZHOUZHONGSHUI工程名称：水城县小冲水库工程设计阶段：施工阶段业主单位：水城县水务投资有限公司审定：审查：校核：吴松春编写：杜海勇勘测设计单位：贵州中水建设管理股份有限公司单位地址：贵阳市宝山南路27号单位电话：0851—5610887单位邮编：5500021目录1.一般规定................................................................................................................................................12.防腐施工技术要求................................................................................................................................13.涂料涂层质量检查................................................................................................................................311.一般规定1.1概述本防腐项目主要为水城县小冲水库工程取水、放水钢质压力钢管及其他必要管配件的内、外壁防腐。1.2材料使用的涂料系专业厂家生产，并获得国家专业质检部门的认证。1、明管、埋管钢质管道及管配件内壁防腐：采用IPN8710饮水设备涂料，涂料产品必须具有卫生部颁发的卫生许可批件，卫生安全性符合《生活饮用水输配水设备及防护材料的安全性评价标准》（GB/T17219-1998）要求。2、埋地钢管外防腐：采用环氧煤沥青漆涂料，涂料产品技术指标应符合《埋地钢质管道环氧煤沥青防腐层技术标准》（SY-T0447-96）中表3.1.2-1、3.1.2-2和3.1.2-3要求。3、露天钢管外防腐：采用环氧富锌、环氧煤沥青漆涂料，涂料产品技术指标应符合《富锌底漆》（HG/T3668-2009）、《氯化橡胶防腐涂料》（HGT2798-1996）要求。2.防腐施工技术要求2.1钢管表面预处理1、钢管表面预处理前应将油垢、表面尘土、浮锈、氧化铁、污杂物、焊渣等污物清除干净，防腐件表面应保持干燥无水迹。2、表面预处理应采用喷射或抛射除锈，所用的的磨料应清洁干燥，喷射用的压缩空气应经过滤，除去油水。3、钢管内壁经喷射或抛射除锈后，除锈等级应符合GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》标准中规定的Sa21/2级，应用照片目视比较评定，表面粗糙度在Ra40～70μm之间，最大不超过100μm，用触针式轮廓仪测定或标准样块比较评定。14、钢管外壁经喷射或抛射除锈后，除锈等级应符合GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》标准中规定的Sa1级。5、钢管除锈后，应用干燥的压缩空气吹净，或用吸尘器清除灰尘，涂装前如发现钢板表面污染或返锈，应重新处理到原除锈等级。6、表面预处理过程中，工作环境的空气相对湿度应低于85%或基体金属表面温度不低于露点以上3℃。露点可按《水工金属结构防腐蚀规范》附录A计算，也可使用精度优于0.5℃的露点计算器计算。2.2涂料涂装1、IPN8710饮水设备涂料结构要求为：底漆—底漆—面漆—面漆，厚度为150微米±10微米；环氧煤沥青漆涂料结构要求为：底漆—底漆—面漆—面漆，干膜厚度不小于0.3mm；环氧富锌底漆厚度为50微米±10微米，环氧煤沥青漆涂料厚度为100微米±10微米。2、管节的内、外防腐层宜在工厂内完成，现场连接的补口同管身。经除锈后的钢材表面和坡口应尽快涂装第一道底漆，以免钢板和坡口生锈，一般宜在4h内涂装。3、钢管内壁涂料应采用高压无气喷涂机，根据厂家要求工艺实施，防腐施工中，必须等前一道涂漆干透后，才能进行下一道涂漆。4、为了保证焊缝处的漆膜厚度，涂刷时应先将焊缝部位涂刷两道，然后再全面涂刷防腐漆。5、涂刷后表面应光洁、无流挂、无皱皮、无刷痕、无露底或开裂现象，涂层应均匀。6、现场安装焊缝两侧各留100mm范围内仅涂装底漆，待安装完毕，环缝施焊后对焊缝磨光，用人工涂刷或小型高压喷涂机喷涂涂料，达到规定的干膜厚度。7、管道在运输吊装过程中应避免与异物硬性摩擦，以防损伤，如有损伤应修补至合格为止。8、当空气中相对湿度超过85%，钢板表面温度低于大气露点3℃或高于60℃，以及环境气温低于10℃时，均不得进行涂装，不得在雨天和...
