游标卡尺的使用PPTVIP免费

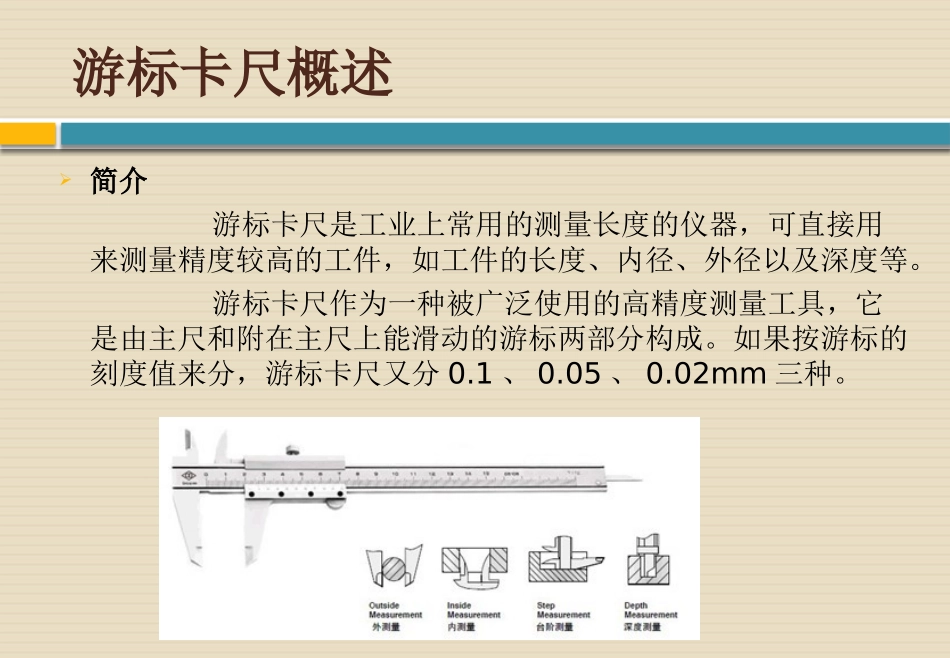

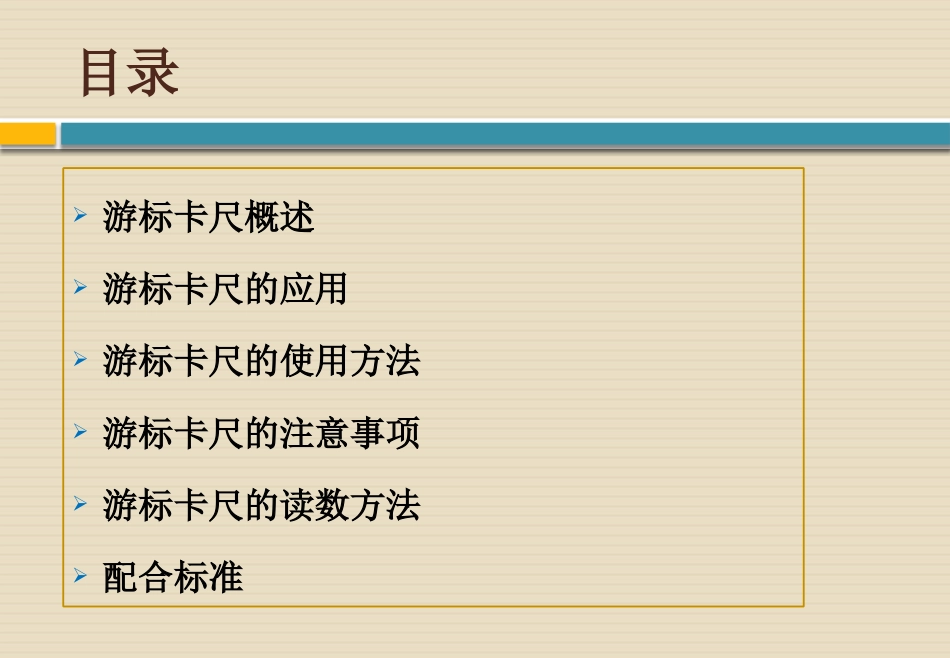

游标卡尺的使用方法机械、维修目录游标卡尺概述游标卡尺的应用游标卡尺的使用方法游标卡尺的注意事项游标卡尺的读数方法配合标准游标卡尺概述简介游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。游标卡尺概述游标卡尺各组成部件：游标卡尺的应用应用游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：1）测量工件宽度2）测量工件外径3）测量工件内径4）测量工件深度游标卡尺的使用方法使用方法：使用前先校准：将量爪并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：游标卡尺的注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：1)使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。2)测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。且用力不能过大,以免卡脚变形或磨损,影响测量精度。3)读数时，视线要垂直于尺面，否则测量值不准确。4)测量内径尺寸时，应轻轻摆动，以便找出最大值。5)游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。游标卡尺的读数方法以刻度值0.02mm的精密游标卡尺为例，主尺每小格1mm，当两爪合并时，游标上的50格刚好等于主尺上的49mm，则游标每格间距=49mm÷50=0.98mm，主尺每格间距与游标每格间距相差=1-0.98=0.02(mm)，0.02mm即为此种游标卡尺的最小读数值。读数方法，可分三步：1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。游标卡尺的读数举例（一）？游标卡尺的读数举例（一）在下图中，游标零线在123mm与124mm之间，游标上的11格刻线与主尺刻线对准。所以，被测尺寸的整数部分123mm，小数部分为11×0.02=0.22(mm)，被测尺寸为：123+0.22=123.22(mm)。游标卡尺的读数举例（二）游标卡尺的读数举例（二）在上图中，游标零线在2mm与3mm之间，游标上的21格刻线与主尺刻线对准。所以，被测尺寸的整数部分2mm，小数部分为21×0.02=0.42(mm)，被测尺寸为：2+0.42=2.42(mm)。游标卡尺的读数举例（三）游标卡尺的读数举例（三）在上图中，游标零线在33mm与34mm之间，游标上的12格刻线与主尺刻线对准。所以，被测尺寸的整数部分33mm，小数部分为12×0.02=0.24(mm)，被测尺寸为：33+0.24=33.24(mm)。配合标准配合标准配合标准配合标准一般带轮与轴配合：加油后用手旋进。配合标准轴承配合：轴的配合属于基孔制，端盖的配合属于基轴制。轴承为标准件，以它的标准来配合。配合标准载荷类型、载荷大小、工作温度、旋转精度、结构要素、装拆方便、轴向位移。配合标准定向载荷：承受回转载荷的内圈与轴应选用过渡或过盈配合。摆动载荷：承受摆动载荷时，特别是在承受重负荷时，内外圈均应选用过盈配合。载荷越重，配合过盈量应越大。相对轴承的旋转精度和平稳性要求越高时，尽量避免采用间隙配合。重型机械，拆装不方便时，可采用间隙配合。具体尺寸参照机械设计手册。游标卡尺的使用
