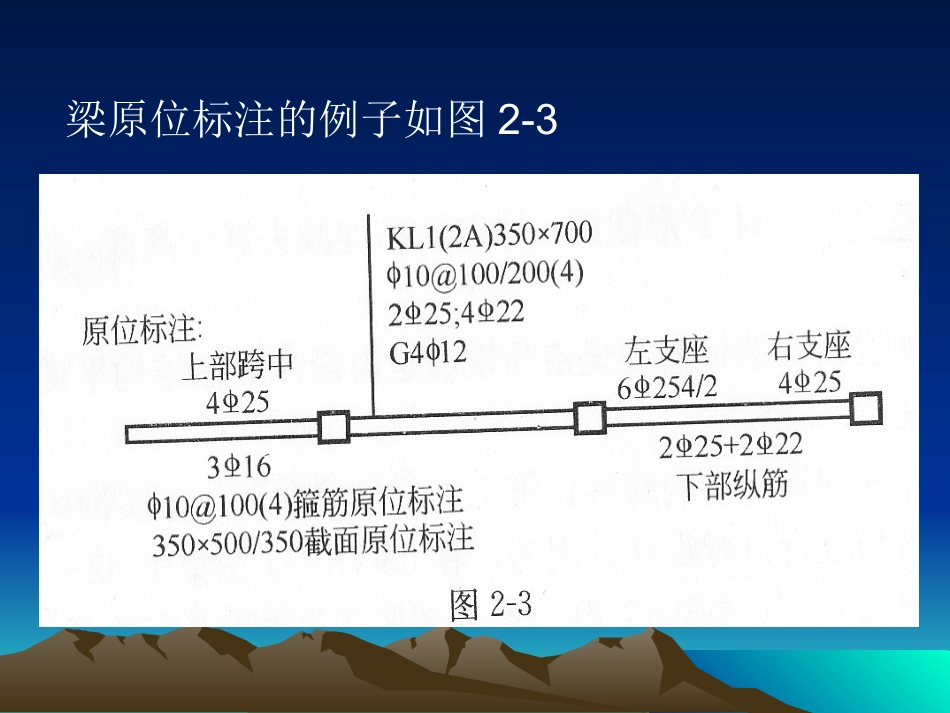

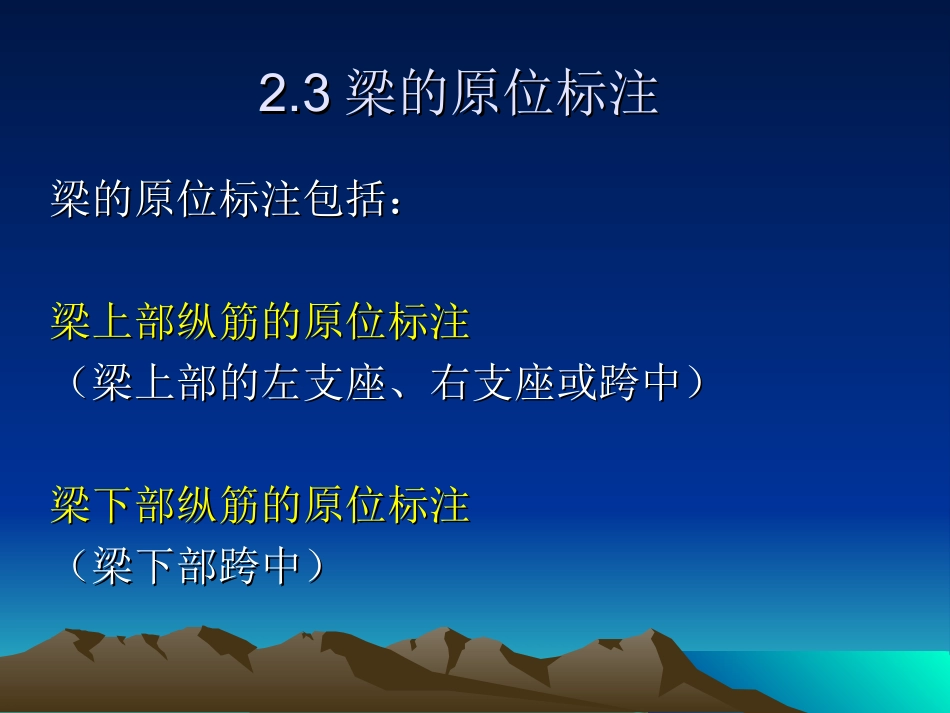

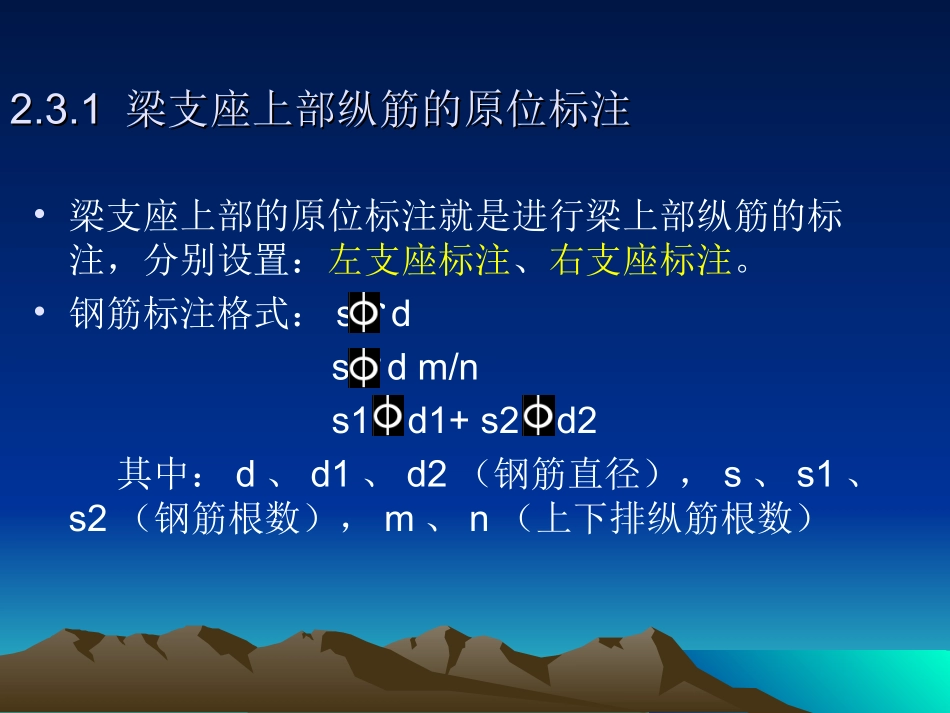

2.32.3梁的原位标注梁的原位标注梁的原位标注包括：梁的原位标注包括：梁上部纵筋的原位标注梁上部纵筋的原位标注（梁上部的左支座、右支座或跨中）（梁上部的左支座、右支座或跨中）梁下部纵筋的原位标注梁下部纵筋的原位标注（梁下部跨中）（梁下部跨中）梁原位标注的例子如图2-32.3.12.3.1梁支座上部纵筋的原位标注梁支座上部纵筋的原位标注•梁支座上部的原位标注就是进行梁上部纵筋的标注，分别设置：左支座标注、右支座标注。•钢筋标注格式：sdsdm/ns1d1+s2d2其中：d、d1、d2（钢筋直径），s、s1、s2（钢筋根数），m、n（上下排纵筋根数）【例】6254/2表示：上排纵筋为425；下排纵筋为225。225+222表示一排纵筋：225放在角部；222放在中间。有时候为了讲述方便起见，我们把上排上部纵筋（即紧贴箍筋水平段的上部纵筋）称为“第一排上部纵筋”，而把下排上部纵筋（即远离箍筋水平段的上部纵筋）称为“第二排上部纵筋”。在有的工程中，还可能出现“第三排上部纵筋”。【例】9254/3/2这个例子中，第三排上部纵筋是225。【说明】1、支座的标注值包含“通常筋”的配筋值。【例】KL1集中标注的上部通常筋是225，而在某跨左支座的原位标注是6254/2，则左支座第一排上部纵筋（即上排纵筋）425中的225就是上部通常筋（即处于梁角部的那两根上部纵筋）。2、当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注，另一边不标注（这是对设计人员说的）。换句话说，当支座的一边标注了梁的上部纵筋，而支座的另一边没有进行标注的时候，可以认为支座的左右两边配置同样的上部纵筋（这句话是对施工人员说的）。如图中所示，KL1中间支座的左边标注了6254/2，当支座右边缺省原位标注时，则认为支座右边的配筋也是6254/2。为了便于称呼起见，我们称之为“缺省对称”原则。33、当梁中间支座两边的上部纵筋不同时，需在支、当梁中间支座两边的上部纵筋不同时，需在支座的两边座的两边分别标注分别标注。。【例】KL1某个中间支座的右边标注425，又在左边标注6254/2，说明该梁中间支座两边的上部纵筋不同。设计时应注意：对于支座两边不同配筋值的上部纵筋，宜尽可能选用相同直径（不同根数），使其贯穿支座，避免支座两边不同直径的上部纵筋均在支座内锚固。4、当梁某跨支座与跨中上部纵筋相同，且其配筋值与集中标注的梁上部纵筋相同时，不需要在该跨上部任何部位标注（这句话是对设计人员说的）。换句话说，当某跨梁的上部没有进行任何原位标注时，表示该跨梁执行集中标注的梁上部纵筋——上部通长筋（和架立筋）（这句话是对施工人员说的）。【例】KL1悬挑端的上部没有任何原位标注，则认为该跨上部执行集中标注的上部通常筋425。（同样，缺省标注的下部纵筋采用集中标注的下部通常筋。）【关于梁“钢筋标注格式”的问答】【关于梁“钢筋标注格式”的问答】【问】遇到不规范的钢筋标注218+4204/2，该如何处理？在施工图中经常遇到下列的钢筋标注形式：•218+4204/2（梁上部纵筋标注）•425+2222/4（梁下部纵筋标注）•这显然是不规范的标注方式，03G101-1图集中显然找不到这种钢筋标注格式。在施工中该如何处理呢？【答】1、在03G101-1图集中规定，当梁的上部纵筋或下部纵筋多于一排时，用斜线“/”将多排纵筋自上而下分开。【例】上部纵筋标注6254/2（表示第一排上部纵筋为425，第二排为225）；下部纵筋标注6252/4（表示第一排下部纵筋为425，第二排为225）但是上述“4/2”或“2/4”的表示方式只适用于单一规格钢筋的“分排”。对于两种以上规格的钢筋的“分排”，则要在斜线“/”的前后写清楚具体钢筋的规格和根数。【例】225+322/525（例子参见03G101-1图集P26页）2、但是，有些人经常另立一些自己的“标准”。例如：218+4204/2这样的标注显然不对，“多义性”，例如，可以解释为：•420/218•218+220/220•320+118/120+1183、那么，我们在施工中应该如何处理呢？还以这个为例：218+4204/2，结合着上部通常筋来考虑。如果上部通常筋为“218”，则应该作为“218+220/220”...
