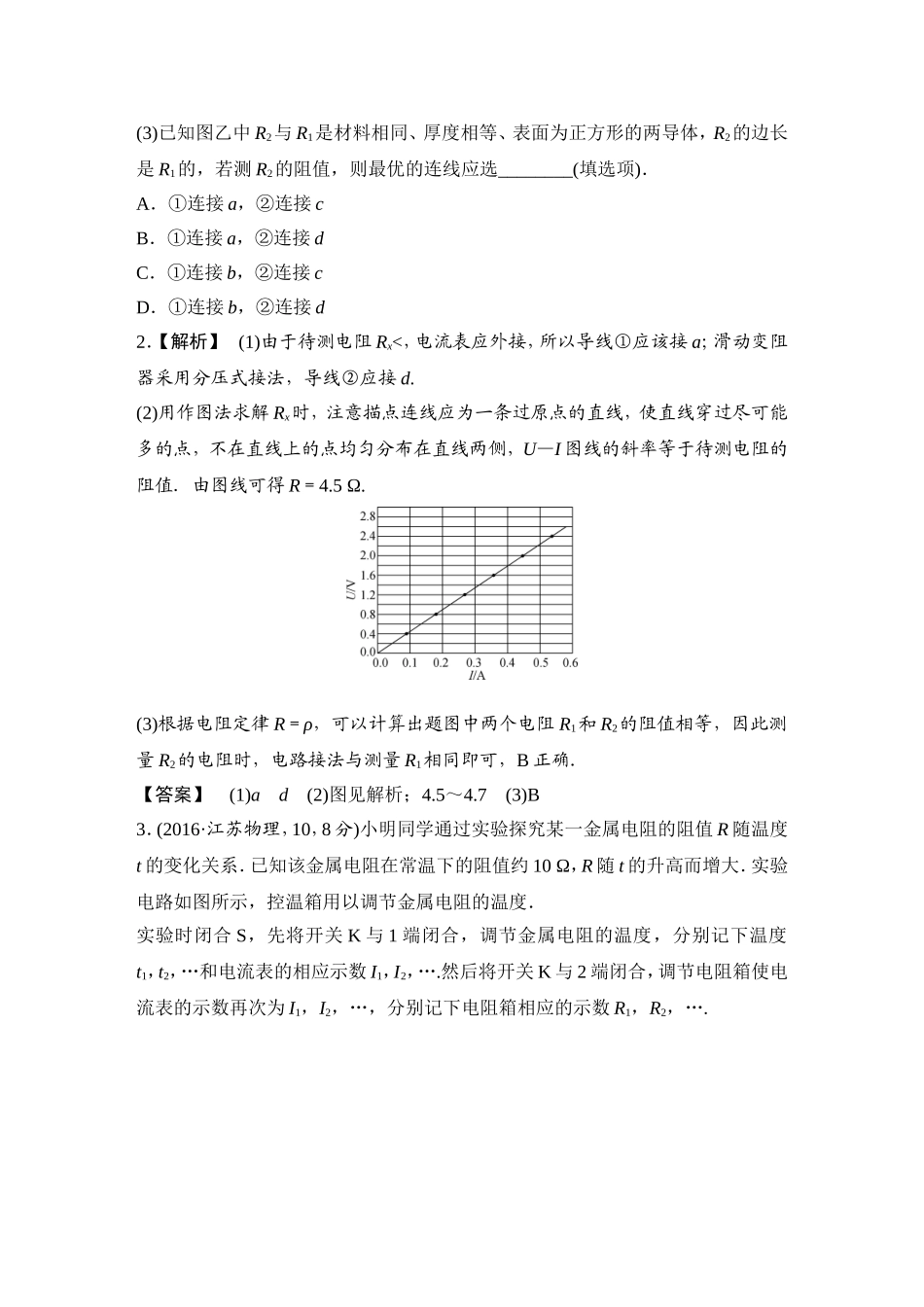

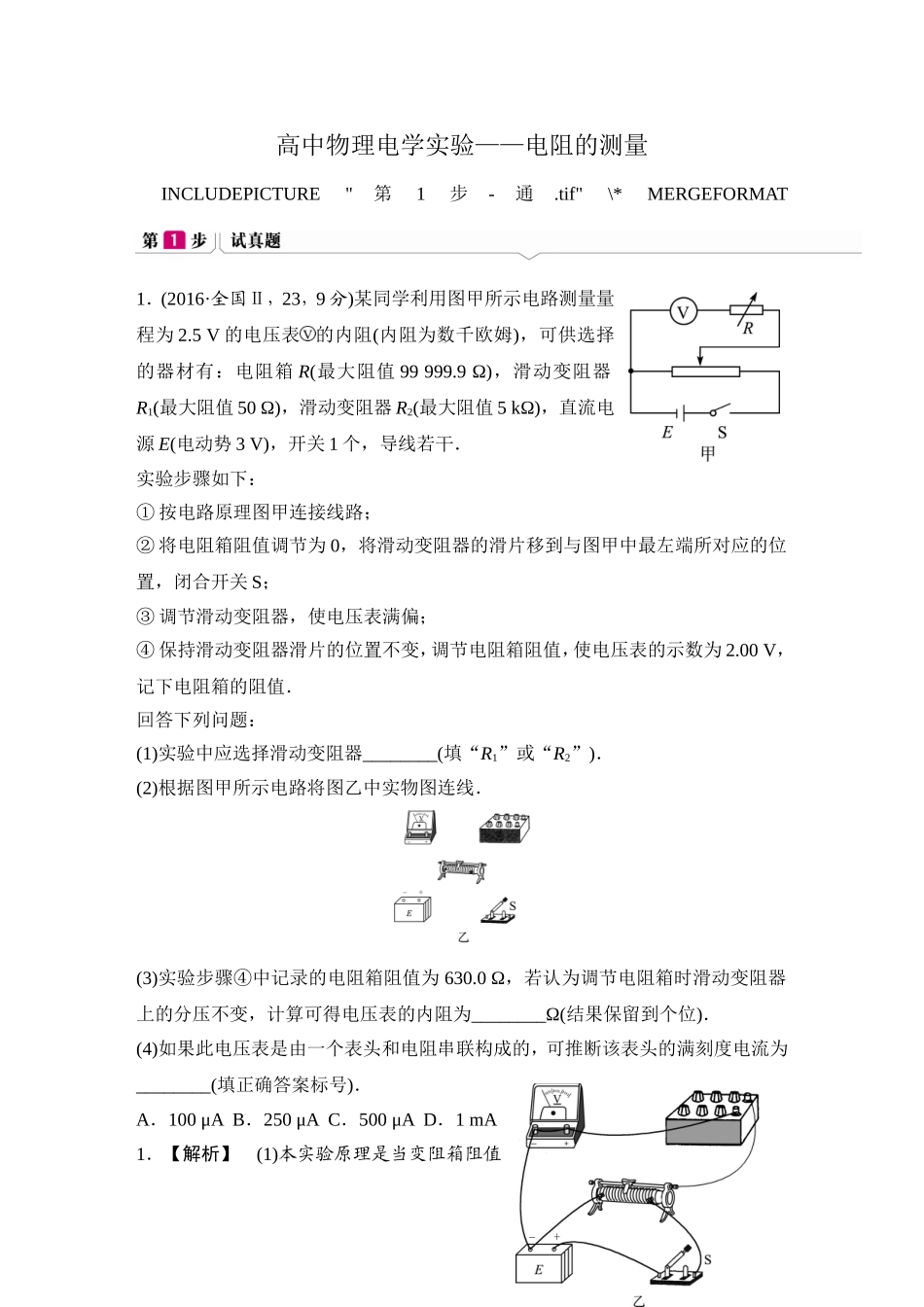

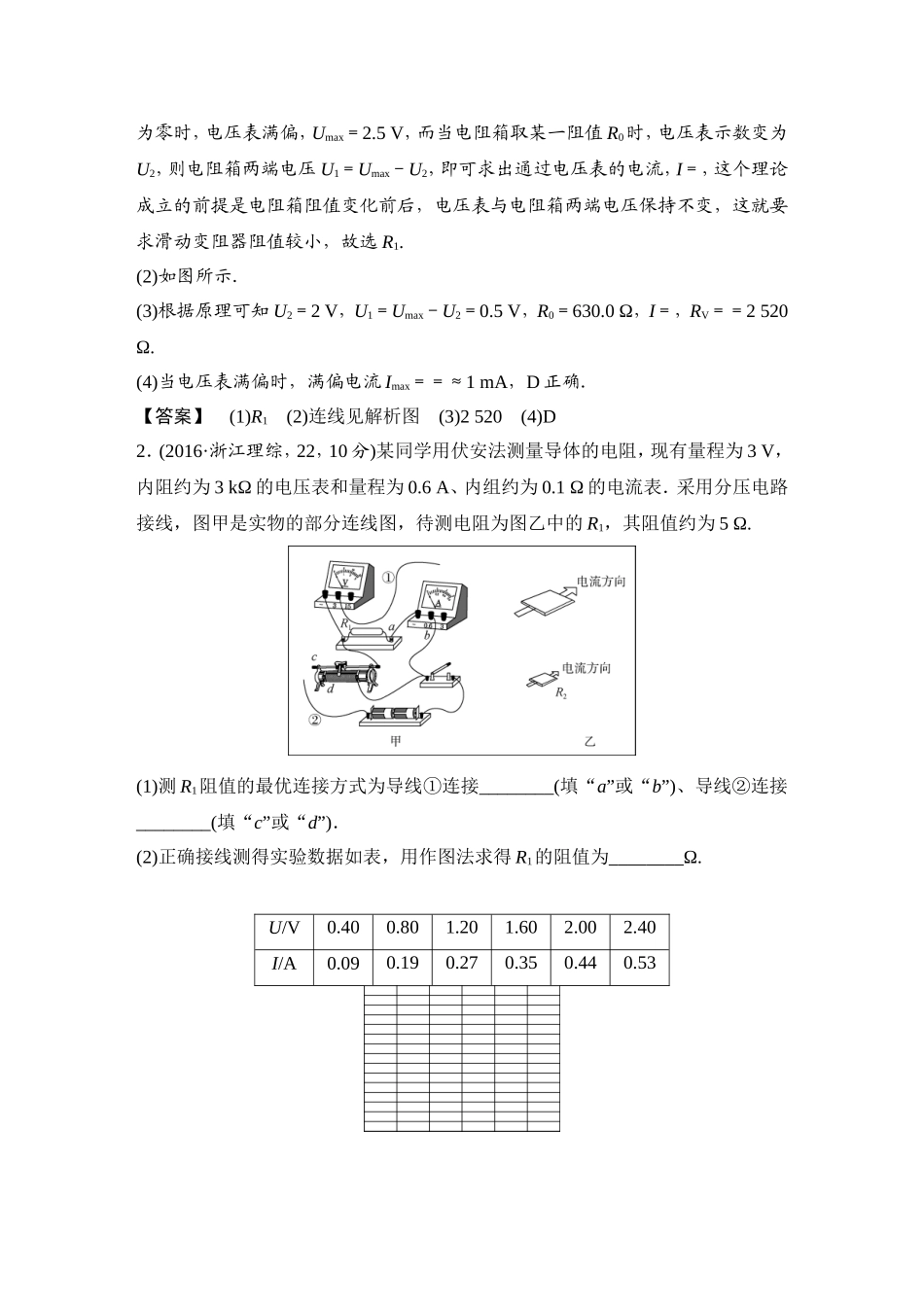

高中物理电学实验——电阻的测量INCLUDEPICTURE"第1步-通.tif"\*MERGEFORMAT1．(2016·全国Ⅱ，23，9分)某同学利用图甲所示电路测量量程为2.5V的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99999.9Ω)，滑动变阻器R1(最大阻值50Ω)，滑动变阻器R2(最大阻值5kΩ)，直流电源E(电动势3V)，开关1个，导线若干．实验步骤如下：①按电路原理图甲连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图甲中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00V，记下电阻箱的阻值．回答下列问题：(1)实验中应选择滑动变阻器________(填“R1”或“R2”)．(2)根据图甲所示电路将图乙中实物图连线．(3)实验步骤④中记录的电阻箱阻值为630.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为________Ω(结果保留到个位)．(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．A．100μAB．250μAC．500μAD．1mA1．【解析】(1)本实验原理是当变阻箱阻值为零时，电压表满偏，Umax＝2.5V，而当电阻箱取某一阻值R0时，电压表示数变为U2，则电阻箱两端电压U1＝Umax－U2，即可求出通过电压表的电流，I＝，这个理论成立的前提是电阻箱阻值变化前后，电压表与电阻箱两端电压保持不变，这就要求滑动变阻器阻值较小，故选R1.(2)如图所示．(3)根据原理可知U2＝2V，U1＝Umax－U2＝0.5V，R0＝630.0Ω，I＝，RV＝＝2520Ω.(4)当电压表满偏时，满偏电流Imax＝＝≈1mA，D正确．【答案】(1)R1(2)连线见解析图(3)2520(4)D2．(2016·浙江理综，22，10分)某同学用伏安法测量导体的电阻，现有量程为3V，内阻约为3kΩ的电压表和量程为0.6A、内组约为0.1Ω的电流表．采用分压电路接线，图甲是实物的部分连线图，待测电阻为图乙中的R1，其阻值约为5Ω.(1)测R1阻值的最优连接方式为导线①连接________(填“a”或“b”)、导线②连接________(填“c”或“d”)．(2)正确接线测得实验数据如表，用作图法求得R1的阻值为________Ω.U/V0.400.801.201.602.002.40I/A0.090.190.270.350.440.53(3)已知图乙中R2与R1是材料相同、厚度相等、表面为正方形的两导体，R2的边长是R1的，若测R2的阻值，则最优的连线应选________(填选项)．A．①连接a，②连接cB．①连接a，②连接dC．①连接b，②连接cD．①连接b，②连接d2．【解析】(1)由于待测电阻Rx<，电流表应外接，所以导线①应该接a；滑动变阻器采用分压式接法，导线②应接d.(2)用作图法求解Rx时，注意描点连线应为一条过原点的直线，使直线穿过尽可能多的点，不在直线上的点均匀分布在直线两侧，U—I图线的斜率等于待测电阻的阻值．由图线可得R＝4.5Ω.(3)根据电阻定律R＝ρ，可以计算出题图中两个电阻R1和R2的阻值相等，因此测量R2的电阻时，电路接法与测量R1相同即可，B正确．【答案】(1)ad(2)图见解析；4.5～4.7(3)B3．(2016·江苏物理，10，8分)小明同学通过实验探究某一金属电阻的阻值R随温度t的变化关系．已知该金属电阻在常温下的阻值约10Ω，R随t的升高而增大．实验电路如图所示，控温箱用以调节金属电阻的温度．实验时闭合S，先将开关K与1端闭合，调节金属电阻的温度，分别记下温度t1，t2，…和电流表的相应示数I1，I2，….然后将开关K与2端闭合，调节电阻箱使电流表的示数再次为I1，I2，…，分别记下电阻箱相应的示数R1，R2，….(1)有以下两电流表，实验电路中应选用________．A．量程0～100mA，内阻约2ΩB．量程0～0.6A，内阻可忽略(2)实验过程中，要将电阻箱的阻值由9.9Ω调节至10.0Ω，需旋转图中电阻箱的旋钮“a”“b”“c”，正确的操作顺序是________．①将旋钮a由“0”旋转至“1”②将旋钮b由“9”旋转至“0”③将旋钮c由“9”旋转至“0”(3)实验记录的t和R的数据见下表：温度t(℃)20.040.060.080.0100.0阻值R(Ω)9.610.411.112.112.8请根据表中数据，在方格纸上作出R—t图象．由图线求得R随t的变化关系为R＝________Ω.3．【解析】(1)电路中的最大电流I＝A＝150mA，无法...
