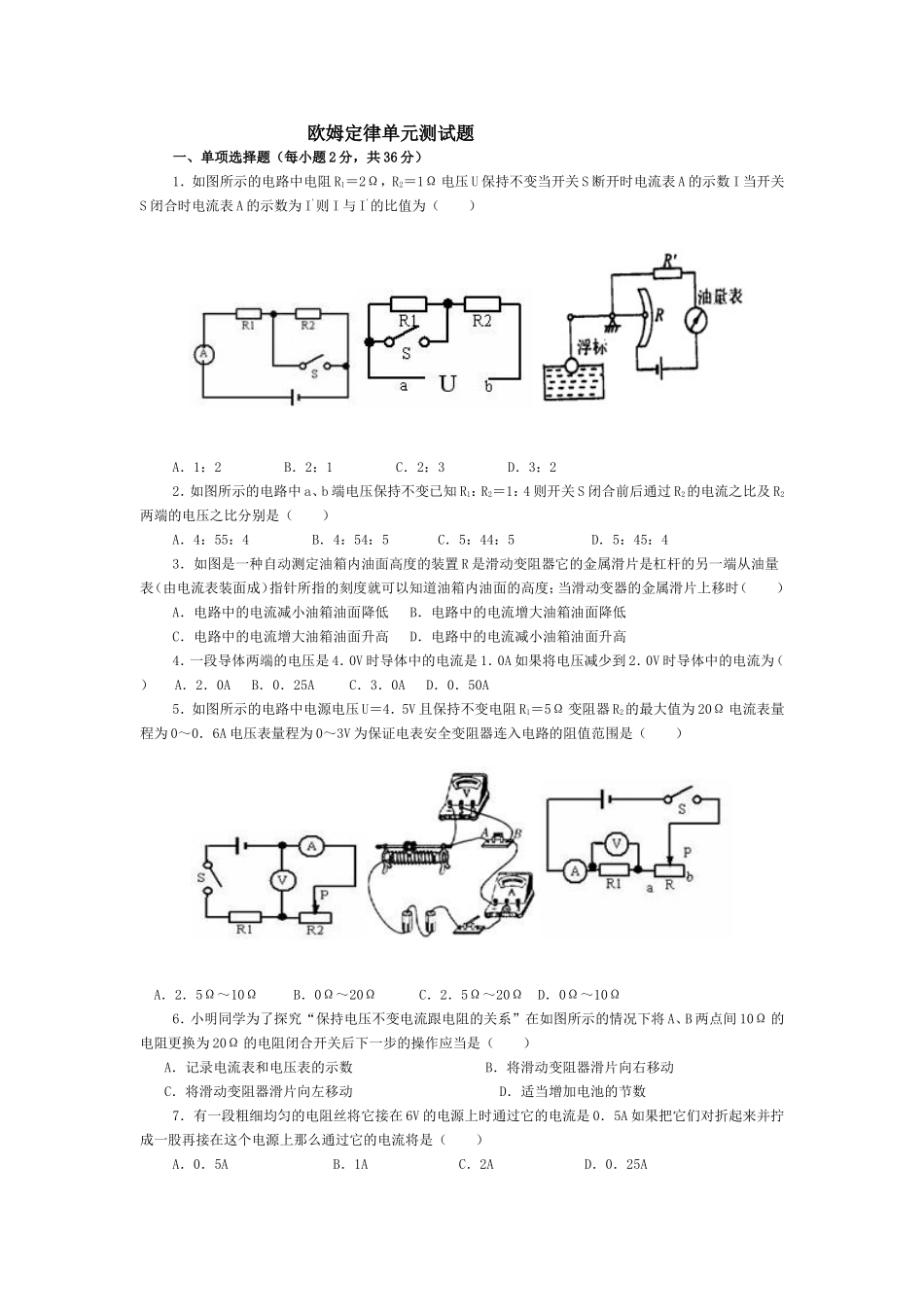

欧姆定律单元测试题一、单项选择题（每小题2分，共36分）1．如图所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（）A．1：2B．2：1C．2：3D．3：22．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是（）A．4：55：4B．4：54：5C．5：44：5D．5：45：43．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变器的金属滑片上移时（）A．电路中的电流减小油箱油面降低B．电路中的电流增大油箱油面降低C．电路中的电流增大油箱油面升高D．电路中的电流减小油箱油面升高4．一段导体两端的电压是4．0V时导体中的电流是1．0A如果将电压减少到2．0V时导体中的电流为（）A．2．0AB．0．25AC．3．0AD．0．50A5．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω变阻器R2的最大值为20Ω电流表量程为0～0．6A电压表量程为0～3V为保证电表安全变阻器连入电路的阻值范围是（）A．2．5Ω～10ΩB．0Ω～20ΩC．2．5Ω～20ΩD．0Ω～10Ω6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数7．有一段粗细均匀的电阻丝将它接在6V的电源上时通过它的电流是0．5A如果把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是（）A．0．5AB．1AC．2AD．0．25A8．一只20Ω的定值电阻与一个最大阻值是60Ω的滑动变阻器并联当滑动变阻器的滑片在两端之间滑动时总电阻的变化范围是（）A．20～60ΩB．0～15ΩC．15～20ΩD．0～20Ω9．如图所示的电路中R1＝2Ω现将R1换成4Ω的电阻R2为保持电压的示数不变滑动变阻器的滑片P应该（）A．向a端滑动B．向b端滑动C．保持原位不动D．不可能使电压表示数不变10．如图所示电源电压保持不变电阻R1＞R2电压表示数分别U1、U2电流表A1、A2的示数分别为I1、I2则下列关系中正确的是（）A．U1＝U2I1＞I2B．U1＝U2I1＜I2C．U1=U2I1＝I2D．U1
