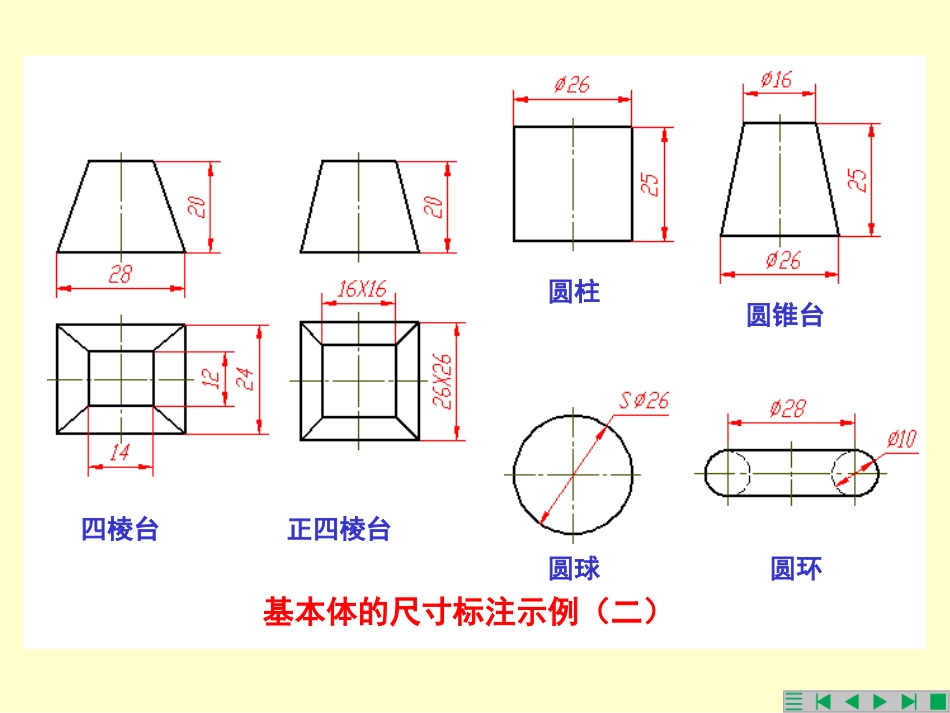

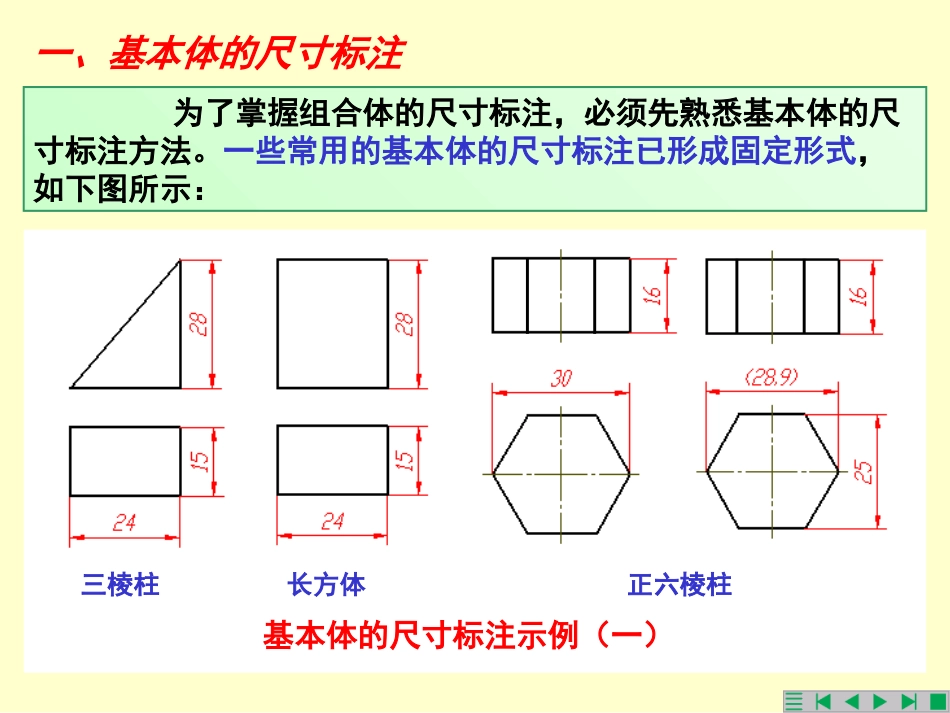

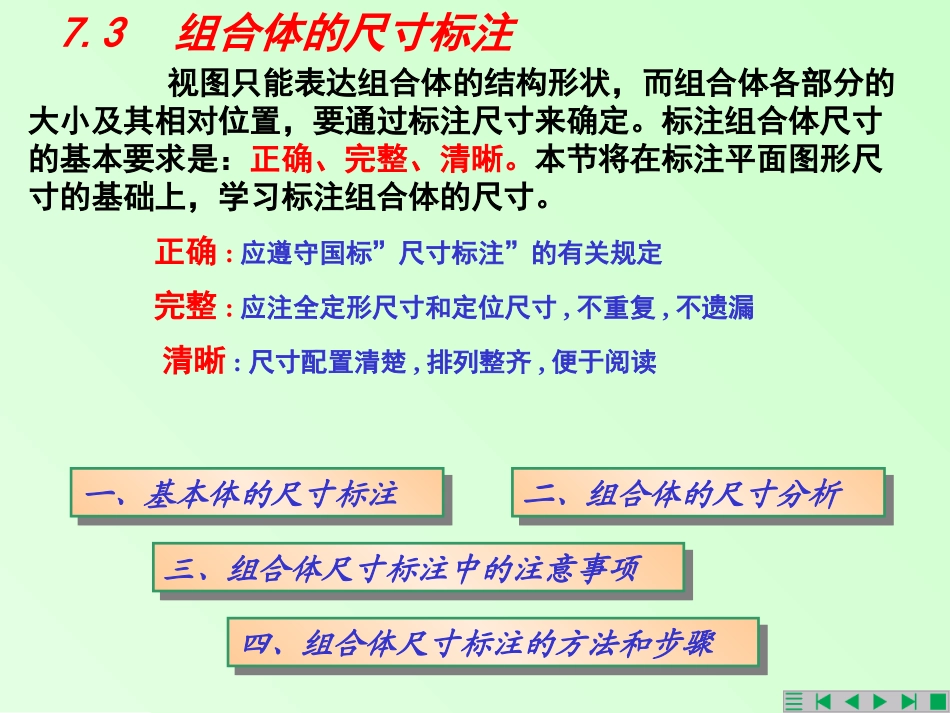

7.3组合体的尺寸标注一、基本体的尺寸标注一、基本体的尺寸标注二、组合体的尺寸分析二、组合体的尺寸分析视图只能表达组合体的结构形状，而组合体各部分的大小及其相对位置，要通过标注尺寸来确定。标注组合体尺寸的基本要求是：正确、完整、清晰。本节将在标注平面图形尺寸的基础上，学习标注组合体的尺寸。正确:应遵守国标”尺寸标注”的有关规定完整:应注全定形尺寸和定位尺寸,不重复,不遗漏清晰:尺寸配置清楚,排列整齐,便于阅读三、组合体尺寸标注中的注意事项三、组合体尺寸标注中的注意事项四、组合体尺寸标注的方法和步骤四、组合体尺寸标注的方法和步骤一、基本体的尺寸标注为了掌握组合体的尺寸标注，必须先熟悉基本体的尺寸标注方法。一些常用的基本体的尺寸标注已形成固定形式，如下图所示：三棱柱长方体正六棱柱基本体的尺寸标注示例（一）四棱台正四棱台圆柱圆锥台圆球圆环基本体的尺寸标注示例（二）二、组合体的尺寸分析组合体视图上一般要标注三类尺寸：定形尺寸、定位尺寸和总体尺寸。定形尺寸——确定组合体中各基本体大小的尺寸。定位尺寸——确定组合体中各基本体之间相对位置的尺寸。总体尺寸——确定组合体外形的总长、总宽、总高的尺寸。1.组合体中的三类尺寸（1）定形尺寸——左图中的蓝色尺寸。这类尺寸确定各基本体的大小。如50、30、7这三个尺寸确定底板的长、宽、高；如20、12、（20）这三个尺寸确定圆筒的大小如R5、4X5这两个尺寸分别确定底板上圆角和四个圆柱孔的大小如5尺寸确定圆筒上圆柱孔的大小（2）定位尺寸——左图中的紫色尺寸。这类尺寸确定各基本体之间的相对位置。如40、20这两个尺寸确定底板上四个圆柱孔的圆心位置如22尺寸确定圆筒上圆柱孔的圆心位置（3）总体尺寸——左图中的绿色尺寸。这类尺寸确定组合体的总长、总宽和总高。如50、30、27这三个尺寸确定该组合体的总体尺寸标注总体尺寸的注意事项：标注总体尺寸时，往往会出现多余尺寸，这时就必须对已标注的定形和定位尺寸作适当调整。如主视图中的高度尺寸，若标总高尺寸27，则应减去一个同方向的定形尺寸（如圆柱体高度20）。标注总体尺寸时，如遇回转体，一般不以轮廓线为界直接标注其总体尺寸，往往标注中心高或中心距。如右图中的总高由中心高20和R10间接确定。删除多余的定形尺寸20总高由中心高20和R10间接确定不标总高不注底板总长的尺寸注法示例（一）不注底板总长的尺寸注法示例（二）由于组合体中的各基本形体需要在长、宽、高三个方向定位，所以在这三个方向上都要有定位尺寸，也就要在三个方向上都有尺寸基准。可以选作尺寸基准的通常是某主要基本体的底面、端（侧）面、对称平面以及回转体的轴线等。2.组合体的尺寸基准该组合体左右对称，因此长度方向的尺寸基准为对称平面；由此标出底板上两个圆柱孔的长度方向定位尺寸40。该组合体前后也基本对称，因此宽度方向的尺寸基准也为对称平面；由此标出底板上两个圆柱孔的宽度方向定位尺寸20。高度方向的尺寸基准为底板的底面；由此标出圆筒上小圆柱孔的中心高22。长度方向尺寸基准宽度方向尺寸基准高度方向尺寸基准三、组合体尺寸标注中的注意事项1.当组合体出现交线时，不能直接标注交线的尺寸，而应该标注产生交线的形体或截面的定形、定位尺寸。具有斜截面或缺口的基本体的尺寸标注示例2.确定回转体的位置时，应确定其轴线，而不应确定其轮廓线。相交体的尺寸标注示例正确错误3.视图中不应出现“封闭尺寸链”封闭尺寸合理不合理图中底板高度7，圆筒高度20，总高=7+20=27，若将这三个尺寸同进标出，则形成了“封闭尺寸链”，这是不合理的，三个尺寸中只要有两个确定后，第三个尺寸自然就确定了。所以长、宽、高三个方向的尺寸都应标注为“开式尺寸”。4.当以对称平面为尺寸基准时，应标注完整的尺寸，而不能只标注一半。对称图形的尺寸标注示例正确错误5.半径尺寸只能标注在显示圆弧的视图上。半径尺寸标注示例正确标注半径尺寸错误标注半径尺寸6.较大圆柱体或圆柱孔的直径尺寸应尽量标注在投影为非圆的视图上，而小圆柱孔的直径应尽量标注在投影为圆的视图上，以便于读图。较大圆柱体（孔）直...
