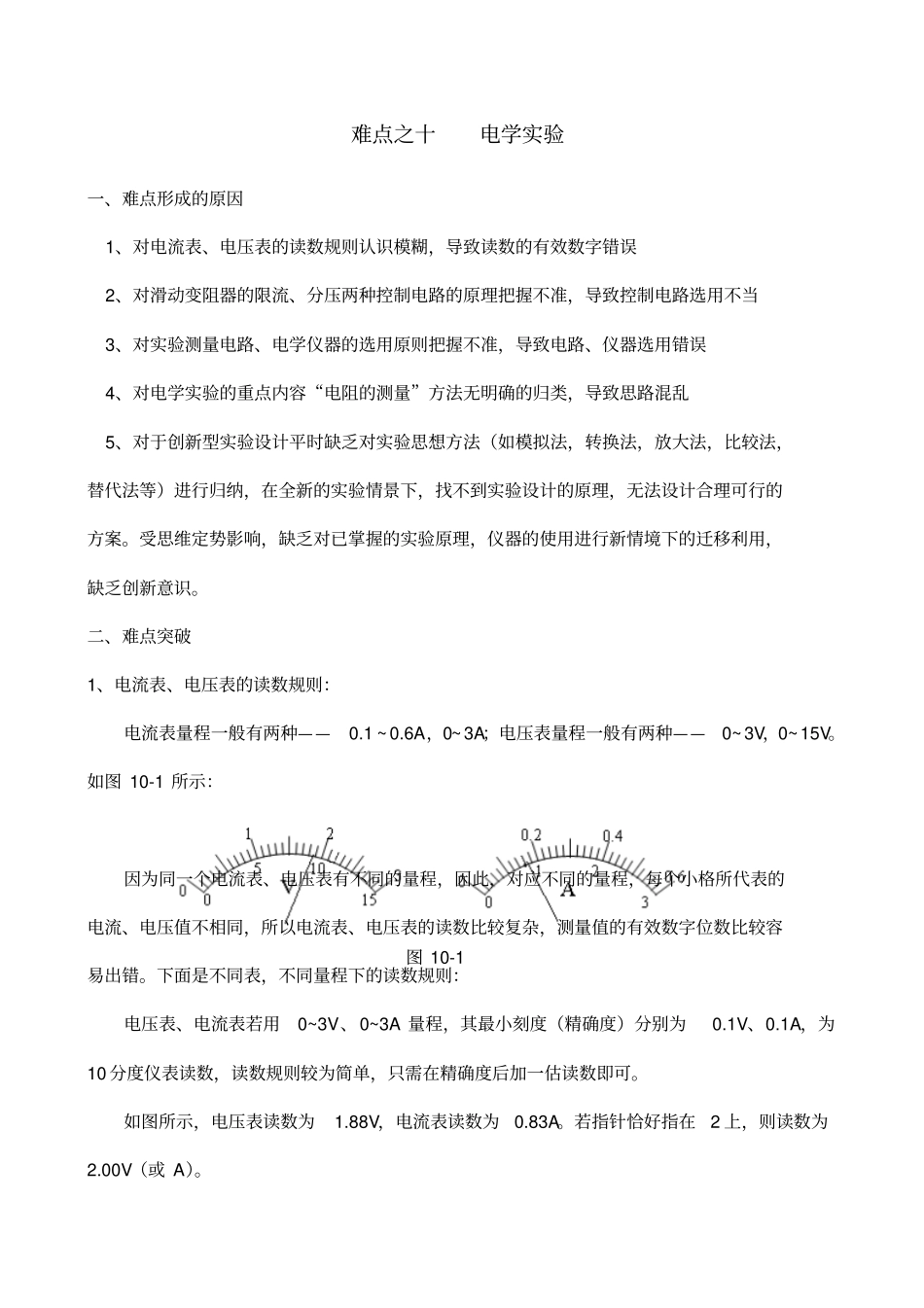

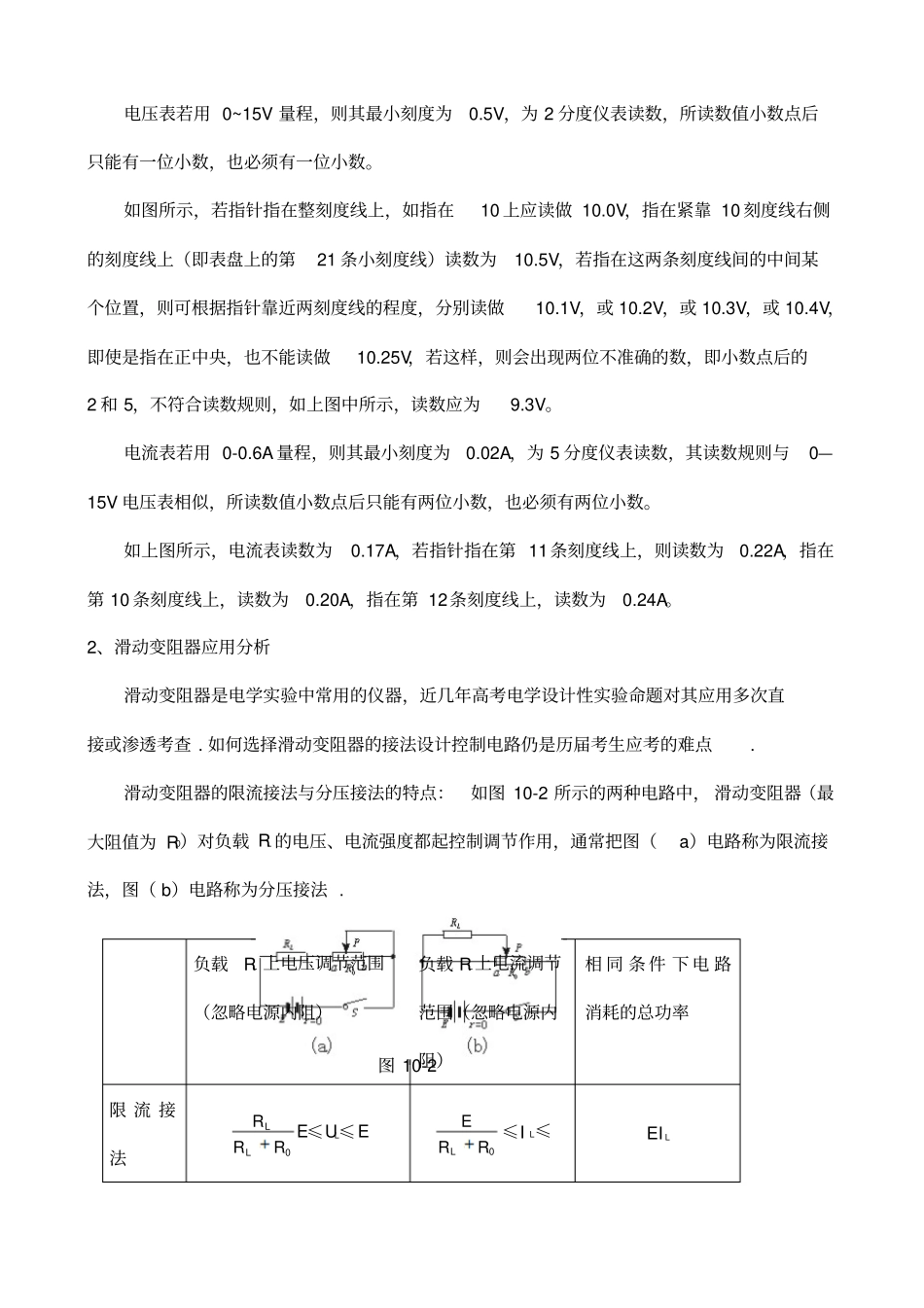

难点之十电学实验一、难点形成的原因1、对电流表、电压表的读数规则认识模糊，导致读数的有效数字错误2、对滑动变阻器的限流、分压两种控制电路的原理把握不准，导致控制电路选用不当3、对实验测量电路、电学仪器的选用原则把握不准，导致电路、仪器选用错误4、对电学实验的重点内容“电阻的测量”方法无明确的归类，导致思路混乱5、对于创新型实验设计平时缺乏对实验思想方法（如模拟法，转换法，放大法，比较法，替代法等）进行归纳，在全新的实验情景下，找不到实验设计的原理，无法设计合理可行的方案。受思维定势影响，缺乏对已掌握的实验原理，仪器的使用进行新情境下的迁移利用，缺乏创新意识。二、难点突破1、电流表、电压表的读数规则：电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。如图10-1所示：因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。下面是不同表，不同量程下的读数规则：电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。如图所示，电压表读数为1.88V，电流表读数为0.83A。若指针恰好指在2上，则读数为2.00V（或A）。图10-1电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。2、滑动变阻器应用分析滑动变阻器是电学实验中常用的仪器，近几年高考电学设计性实验命题对其应用多次直接或渗透考查.如何选择滑动变阻器的接法设计控制电路仍是历届考生应考的难点.滑动变阻器的限流接法与分压接法的特点：如图10-2所示的两种电路中，滑动变阻器（最大阻值为R0）对负载RL的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法.负载RL上电压调节范围（忽略电源内阻）负载RL上电流调节范围（忽略电源内阻）相同条件下电路消耗的总功率限流接法0RRRLLE≤UL≤E0RREL≤IL≤EIL图10-2LRE分压接法0≤UL≤E0≤IL≤LREE（IL+Iap）比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小①限流法.如图（a）所示，待测电阻上电压调节范围为0~LLREERR.显然，当R0<>RL时，滑动触头在从b向a滑动的过程中，先是电流表、电压表的示数变化不大，后来在很小的电阻变化范围内，电流表、电压表的读数变化很快，也不方便读数，只有当RL与R0差不多大小时，才能对电流、电压有明显的调控作用.在同样能达到目的的前提下，限流法较为省电，电路连接也较为简单.②分压法.如图（b）所示，待测电阻上电压调节范围为0～E，且R0相对于RL越小，R上的电压变化的线性就越好.当R0>>RL时，尽管UL变化范围仍是0～E，但数据几乎没有可记录性，因为在这种情况下，滑片从左端滑起，要一直快到右端时，电压表上示数一直几乎为零，然后突然上升到E，对测量几乎没有用处.因此，分压接法要用全阻值较小的滑动变阻器。滑动变阻器的限流接法与分压接法：两种电路均可调节负载电阻电压和电流的大小，但在不同条件下，调节效果大不一样，滑动...
