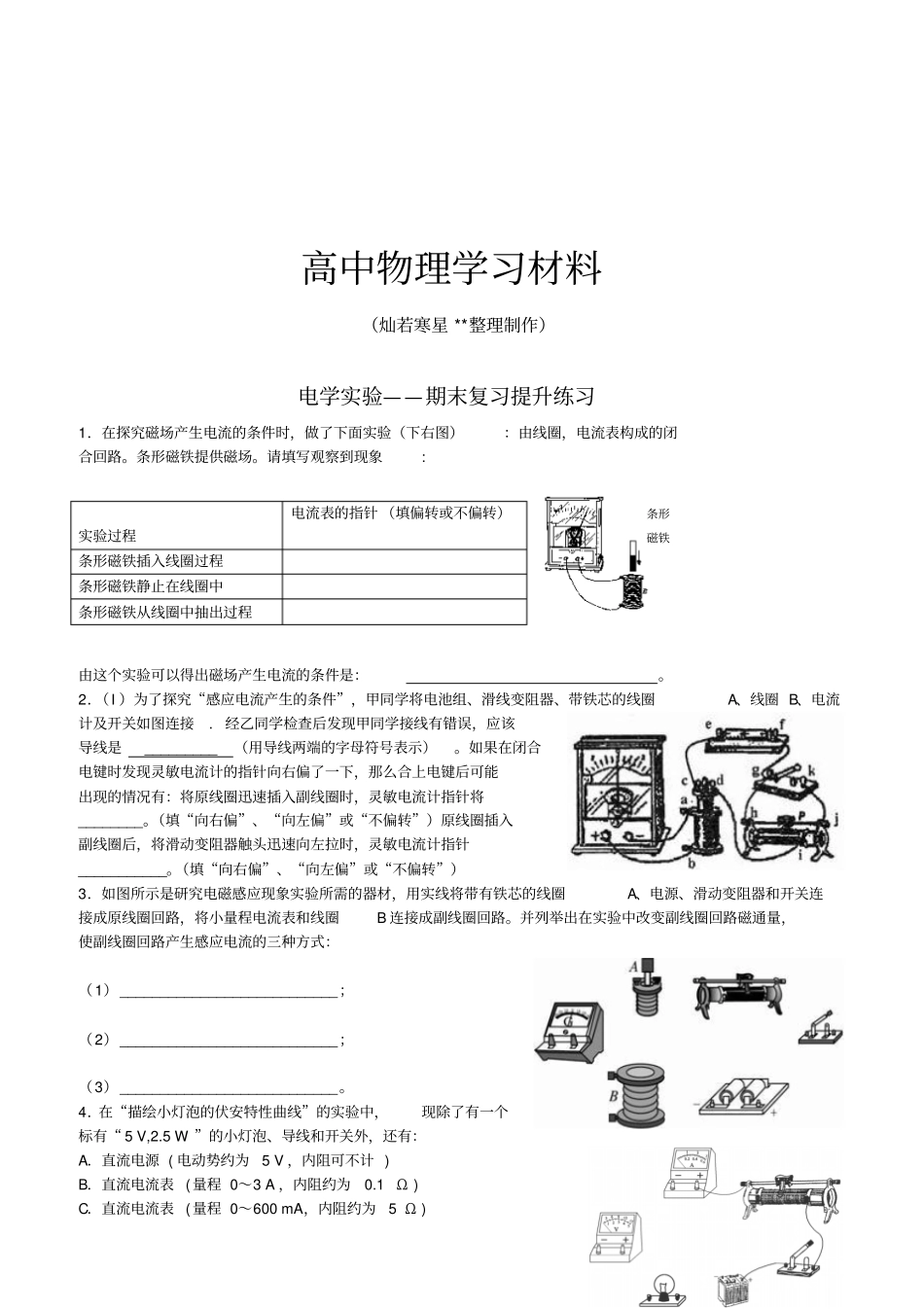

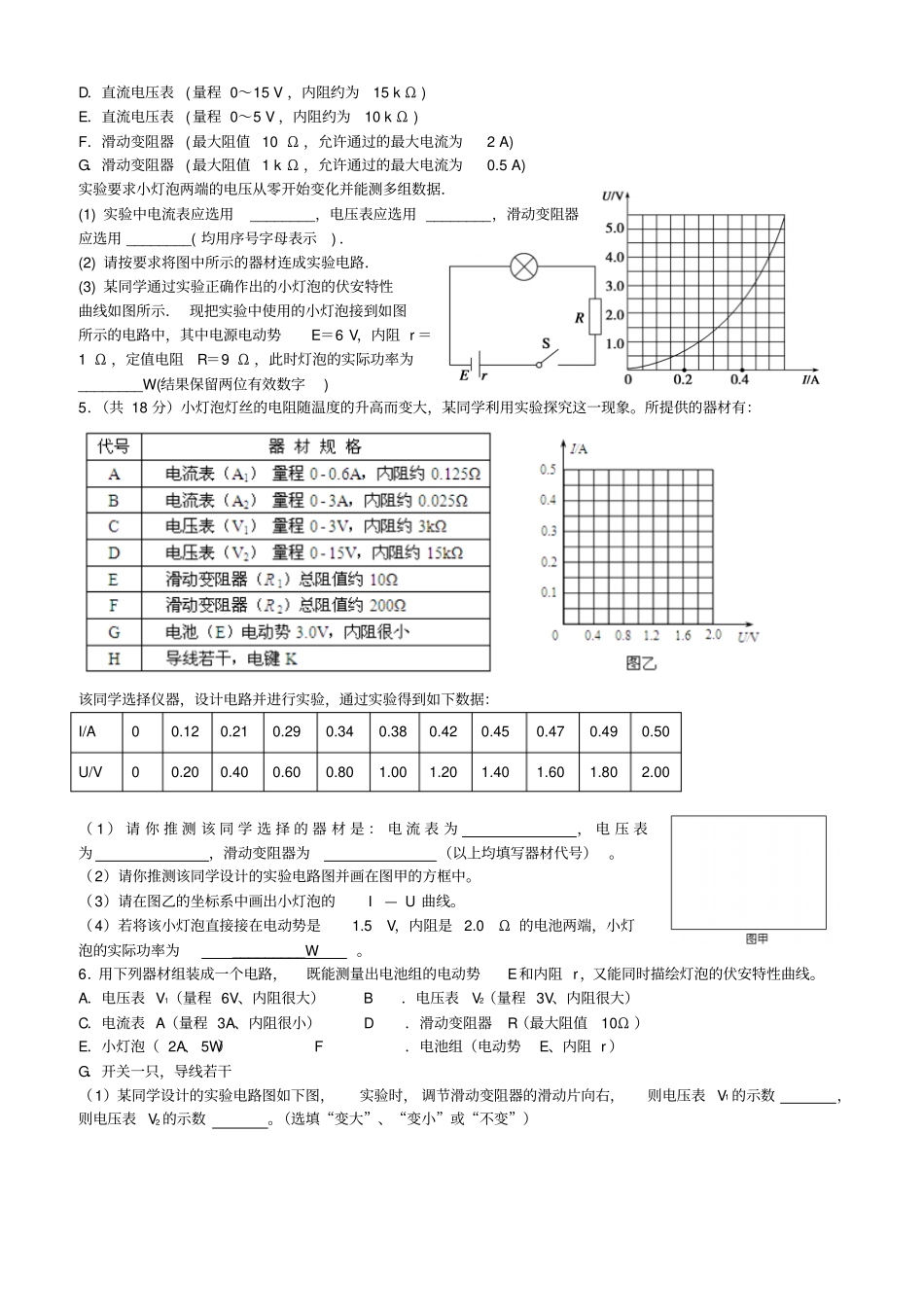

高中物理学习材料（灿若寒星**整理制作）电学实验——期末复习提升练习1．在探究磁场产生电流的条件时，做了下面实验（下右图）：由线圈，电流表构成的闭合回路。条形磁铁提供磁场。请填写观察到现象:由这个实验可以得出磁场产生电流的条件是：。2．（I）为了探究“感应电流产生的条件”，甲同学将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如图连接.经乙同学检查后发现甲同学接线有错误，应该导线是_________（用导线两端的字母符号表示）。如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：将原线圈迅速插入副线圈时，灵敏电流计指针将________。（填“向右偏”、“向左偏”或“不偏转”）原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针___________。（填“向右偏”、“向左偏”或“不偏转”）3．如图所示是研究电磁感应现象实验所需的器材，用实线将带有铁芯的线圈A、电源、滑动变阻器和开关连接成原线圈回路，将小量程电流表和线圈B连接成副线圈回路。并列举出在实验中改变副线圈回路磁通量，使副线圈回路产生感应电流的三种方式：（1）___________________________；（2）___________________________；（3）___________________________。4．在“描绘小灯泡的伏安特性曲线”的实验中，现除了有一个标有“5V,2.5W”的小灯泡、导线和开关外，还有：A．直流电源(电动势约为5V，内阻可不计)B．直流电流表(量程0～3A，内阻约为0.1Ω)C．直流电流表(量程0～600mA，内阻约为5Ω)实验过程电流表的指针（填偏转或不偏转）条形磁铁插入线圈过程条形磁铁静止在线圈中条形磁铁从线圈中抽出过程条形磁铁D．直流电压表(量程0～15V，内阻约为15kΩ)E．直流电压表(量程0～5V，内阻约为10kΩ)F．滑动变阻器(最大阻值10Ω，允许通过的最大电流为2A)G．滑动变阻器(最大阻值1kΩ，允许通过的最大电流为0.5A)实验要求小灯泡两端的电压从零开始变化并能测多组数据．(1)实验中电流表应选用________，电压表应选用________，滑动变阻器应选用________(均用序号字母表示)．(2)请按要求将图中所示的器材连成实验电路．(3)某同学通过实验正确作出的小灯泡的伏安特性曲线如图所示．现把实验中使用的小灯泡接到如图所示的电路中，其中电源电动势E＝6V，内阻r＝1Ω，定值电阻R＝9Ω，此时灯泡的实际功率为________W(结果保留两位有效数字)5．（共18分）小灯泡灯丝的电阻随温度的升高而变大，某同学利用实验探究这一现象。所提供的器材有：该同学选择仪器，设计电路并进行实验，通过实验得到如下数据：I/A00.120.210.290.340.380.420.450.470.490.50U/V00.200.400.600.801.001.201.401.601.802.00（1）请你推测该同学选择的器材是：电流表为，电压表为，滑动变阻器为（以上均填写器材代号）。（2）请你推测该同学设计的实验电路图并画在图甲的方框中。（3）请在图乙的坐标系中画出小灯泡的I—U曲线。（4）若将该小灯泡直接接在电动势是1.5V，内阻是2.0Ω的电池两端，小灯泡的实际功率为_________W。6．用下列器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘灯泡的伏安特性曲线。A．电压表V1（量程6V、内阻很大）B．电压表V2（量程3V、内阻很大）C．电流表A（量程3A、内阻很小）D．滑动变阻器R（最大阻值10Ω）E．小灯泡（2A、5W）F．电池组（电动势E、内阻r）G．开关一只，导线若干（1）某同学设计的实验电路图如下图，实验时，调节滑动变阻器的滑动片向右，则电压表V1的示数，则电压表V2的示数。（选填“变大”、“变小”或“不变”）（2）每一次操作后，同时记录电流表A、电压表V1和电压表V2的示数，组成两个坐标点（I，U1）、（I，U2），标到U—I坐标中，经过多次测量，最后描绘出两条图线，如图所示，则电池组的电动势E＝V、内阻r＝Ω。（结果保留两位．．有效数字）（3）在U—I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为Ω，电池组的效率为（结果保留两位．．有效数字）。7．（1）用DIS测电源电动势和内电阻电路如图（a）所示，R0为定值电阻。调节电阻箱R，记录电阻箱的阻值R和相应的电流...
