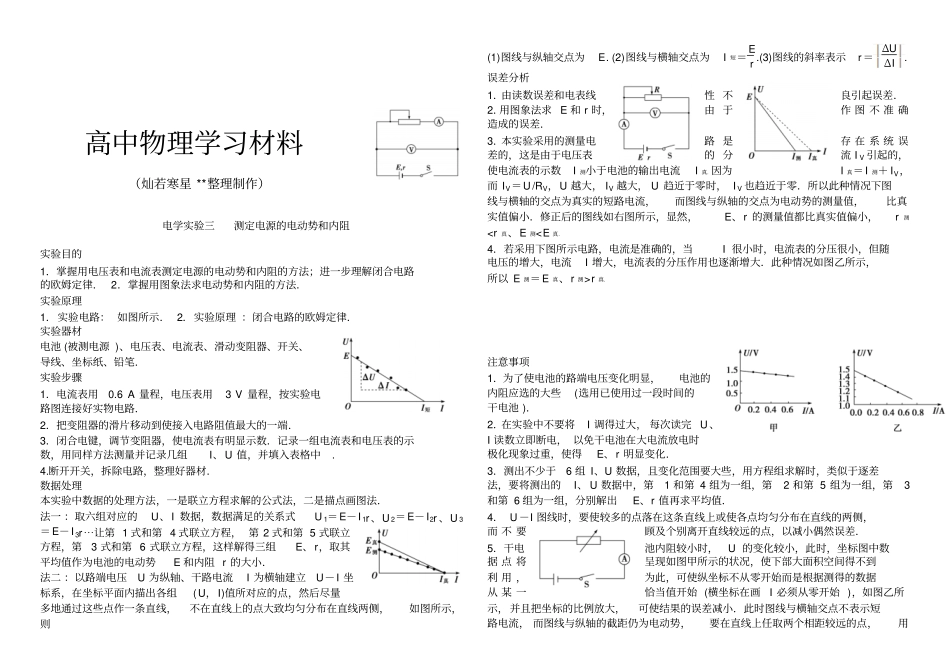

高中物理学习材料（灿若寒星**整理制作）电学实验三测定电源的电动势和内阻实验目的1．掌握用电压表和电流表测定电源的电动势和内阻的方法；进一步理解闭合电路的欧姆定律．2．掌握用图象法求电动势和内阻的方法．实验原理1．实验电路：如图所示．2．实验原理：闭合电路的欧姆定律．实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔．实验步骤1．电流表用0.6A量程，电压表用3V量程，按实验电路图连接好实物电路．2．把变阻器的滑片移动到使接入电路阻值最大的一端．3．闭合电键，调节变阻器，使电流表有明显示数．记录一组电流表和电压表的示数，用同样方法测量并记录几组I、U值，并填入表格中.4.断开开关，拆除电路，整理好器材．数据处理本实验中数据的处理方法，一是联立方程求解的公式法，二是描点画图法．法一：取六组对应的U、I数据，数据满足的关系式U1＝E－I1r、U2＝E－I2r、U3＝E－I3r⋯让第1式和第4式联立方程，第2式和第5式联立方程，第3式和第6式联立方程，这样解得三组E、r，取其平均值作为电池的电动势E和内阻r的大小．法二：以路端电压U为纵轴、干路电流I为横轴建立U－I坐标系，在坐标平面内描出各组(U，I)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧，如图所示，则(1)图线与纵轴交点为E.(2)图线与横轴交点为I短＝Er.(3)图线的斜率表示r＝ΔUΔI.误差分析1．由读数误差和电表线性不良引起误差．2．用图象法求E和r时，由于作图不准确造成的误差．3．本实验采用的测量电路是存在系统误差的，这是由于电压表的分流IV引起的，使电流表的示数I测小于电池的输出电流I真．因为I真＝I测＋IV，而IV＝U/RV，U越大，IV越大，U趋近于零时，IV也趋近于零．所以此种情况下图线与横轴的交点为真实的短路电流，而图线与纵轴的交点为电动势的测量值，比真实值偏小．修正后的图线如右图所示，显然，E、r的测量值都比真实值偏小，r测r真．注意事项1．为了使电池的路端电压变化明显，电池的内阻应选的大些(选用已使用过一段时间的干电池)．2．在实验中不要将I调得过大，每次读完U、I读数立即断电，以免干电池在大电流放电时极化现象过重，使得E、r明显变化．3．测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，类似于逐差法，要将测出的I、U数据中，第1和第4组为一组，第2和第5组为一组，第3和第6组为一组，分别解出E、r值再求平均值．4．U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，而不要顾及个别离开直线较远的点，以减小偶然误差．5．干电池内阻较小时，U的变化较小，此时，坐标图中数据点将呈现如图甲所示的状况，使下部大面积空间得不到利用，为此，可使纵坐标不从零开始而是根据测得的数据从某一恰当值开始(横坐标在画I必须从零开始)，如图乙所示，并且把坐标的比例放大，可使结果的误差减小．此时图线与横轴交点不表示短路电流，而图线与纵轴的截距仍为电动势，要在直线上任取两个相距较远的点，用r＝ΔUΔI计算出电池的内阻r.拓展创新——测量电动势和内阻的其他方法1．安—阻法用一个电流表和电阻箱测量，电路如图，测量原理为：E＝I1(R1＋r)，E＝I2(R2＋r)，由此可求出E和r，此种方法使测得的电动势无偏差，但内阻偏大．2．伏—阻法用一个电压表和电阻箱测量，电路如图，测量原理为：E＝U1＋U1R1r，E＝U2＋U2R2r，由此可求出r和E，此种方法测得的电动势和内阻均偏小．3．粗测法：用一只电压表粗测电动势，直接将电压表接在电源两端，所测值近似认为是电源电动势，此时U＝ERVRV＋r≈E，需满足RV?r.4.双伏法：用两个电压表可测得电源的电动势，电路如图所示.测量方法为：断开S时，测得V1、V2的示数分别为U1、U2，此时，E＝U1＋U2＋U1RVr，RV为V1的内阻；再闭合S，V1的示数为U′1，此时E＝U′1＋U′1RVr，解方程组可求得E和r.1.某实验小组利用如图所示电路测定一节电池的电...
