游标卡尺的原理和读数(精品)VIP免费

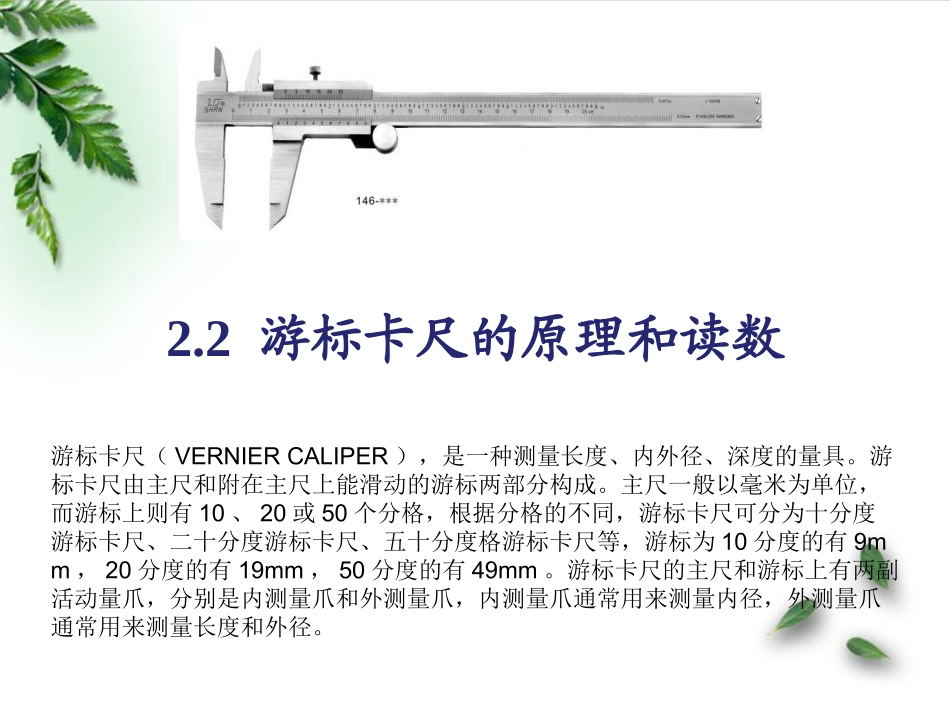

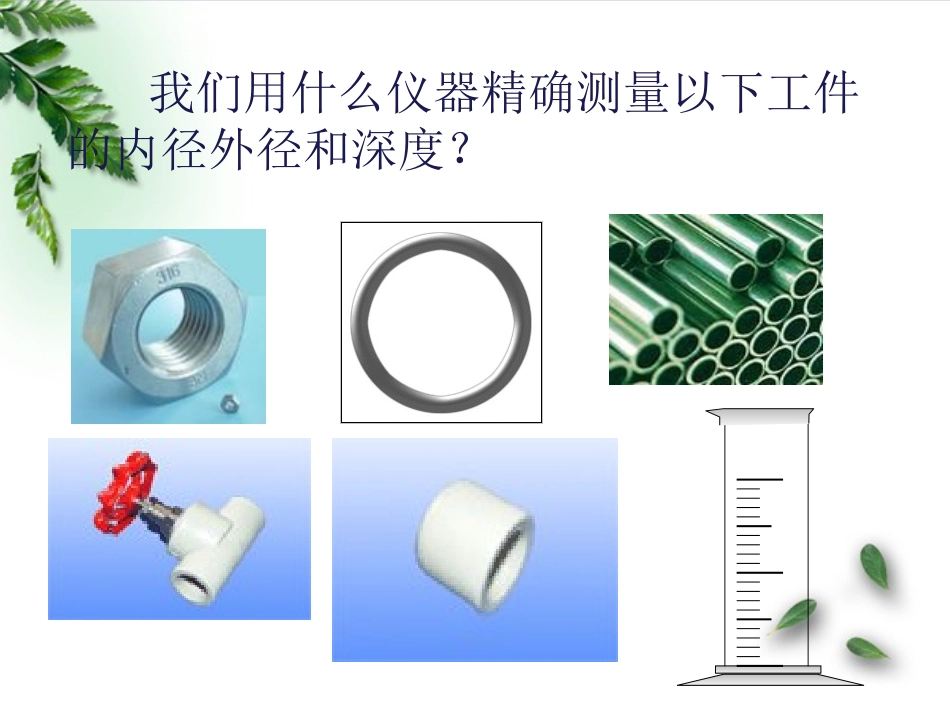

2.2游标卡尺的原理和读数游标卡尺（VERNIERCALIPER），是一种测量长度、内外径、深度的量具。游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等，游标为10分度的有9mm，20分度的有19mm，50分度的有49mm。游标卡尺的主尺和游标上有两副活动量爪，分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。我们用什么仪器精确测量以下工件的内径外径和深度？钢直尺：精度不高，误差较大游标卡尺:精度较高，一般可以精确到0.02mm游标卡尺的分类普通游标卡尺带表游标卡尺电子数显游标卡尺01234567890012345678910紧固螺钉深度尺游标尺外测量爪主尺内测量爪一、游标卡尺的构造和读数方法测量工件宽度测量工件外径测量工件内径测量工件深度1051000.1mmcm5101520515100200.05mm505002012341030400.02mm游标卡尺的分类：游标卡尺一般分为10分度、20分度和50分度三种，10分度的游标卡尺可精确到0.1mm,20分度的游标卡尺可精确到0.05mm,而50分度的游标卡尺则可以精确到0.02mm。三种分度游标卡尺对照表游标长度游标尺等分刻度数与主尺相差精确度10分度9mm100.1mm0.1mm20分度19mm200.05mm0.05mm50分度49mm500.02mm0.02mm不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表：游标卡尺的测距的原理是通过主尺与游标尺的差值来得到被测尺寸的值。测距原理：以精确度0.02mm的卡尺为例，下图是其初始状态的刻度线，根据主尺的刻度可以知道游标尺刻度总长49mm,游标尺一共有50个格，则每个小格的值为0.98mm.主尺最小刻度是1mm,主尺的小格比游标尺的小格大0.02mm.当游标尺第一个格和主尺第一个格对齐时如下图所示，则所测尺寸数值为大格和小格之差，则a-b=0.02当游标尺的第二个格和主尺刻度线对齐时，则所测尺寸数值为a-b，即两个大格减两个小格，所以a-b=0.02X2=0.04当游标尺的第三个格和主尺刻度线对齐时，所测尺寸数值为a-b,即3个大格减3个小格，为0.02X3=0.06以此类推:游标卡尺的小数部分的读数规律，就是游标尺的第几个格与主尺刻度线对齐，假设第n个格与主尺刻度线对齐，则小数部分的读数为n个大格减去n个小格，即nx0.02，然后加上主尺上的整数部分，即为被测尺寸。观察下面游标卡尺的读数，即为18+28X0.02=18.56mm,如果使用熟练，可直接通过游标尺的上的示数可以迅速的读出所测物体的值。游标卡尺的精度主要有0.02mm、0.05mm和0.1mm.精度值是根据主尺最小刻度和游标尺的最小刻度差得来的。1.游标卡尺的刻数原理（以十分度为例）主尺游标01010cm10毫米9毫米1毫米0.9毫米10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。1.游标卡尺的刻数原理（以十分度为例）主尺游标01010cm主尺上的1个最小分度与游标上1个分度相差为多少呢？0.1毫米1.游标卡尺的读数方法（以十分度为例）整数（主尺）读数：小数（游标）读数：看游标尺零位的左侧数值先观察游标尺第几根刻度线与主尺上的刻度线重合，再乘0.11.游标卡尺的读数方法（以十分度为例）27.7mm(2.77cm)主尺游标01010cm1.游标卡尺的读数方法（以十分度为例）游标向右移动27.7mm1.游标卡尺的读数方法（以十分度为例）只有第7条刻度线与主尺上的刻度线重合，其余的刻度线都与主尺上的刻度线不重合。主尺cm3010游标27mm1.游标卡尺的读数方法（以十分度为例）主尺cm310游标0读数=整数（主尺）+小数（游标）27L=26+0.7=7×0.126.7mm1.游标卡尺的读数练习（以十分度为例）主尺cm210游标0L=2+0.0=02.0mm203读数=整数（主尺）+小数（游标）1...
