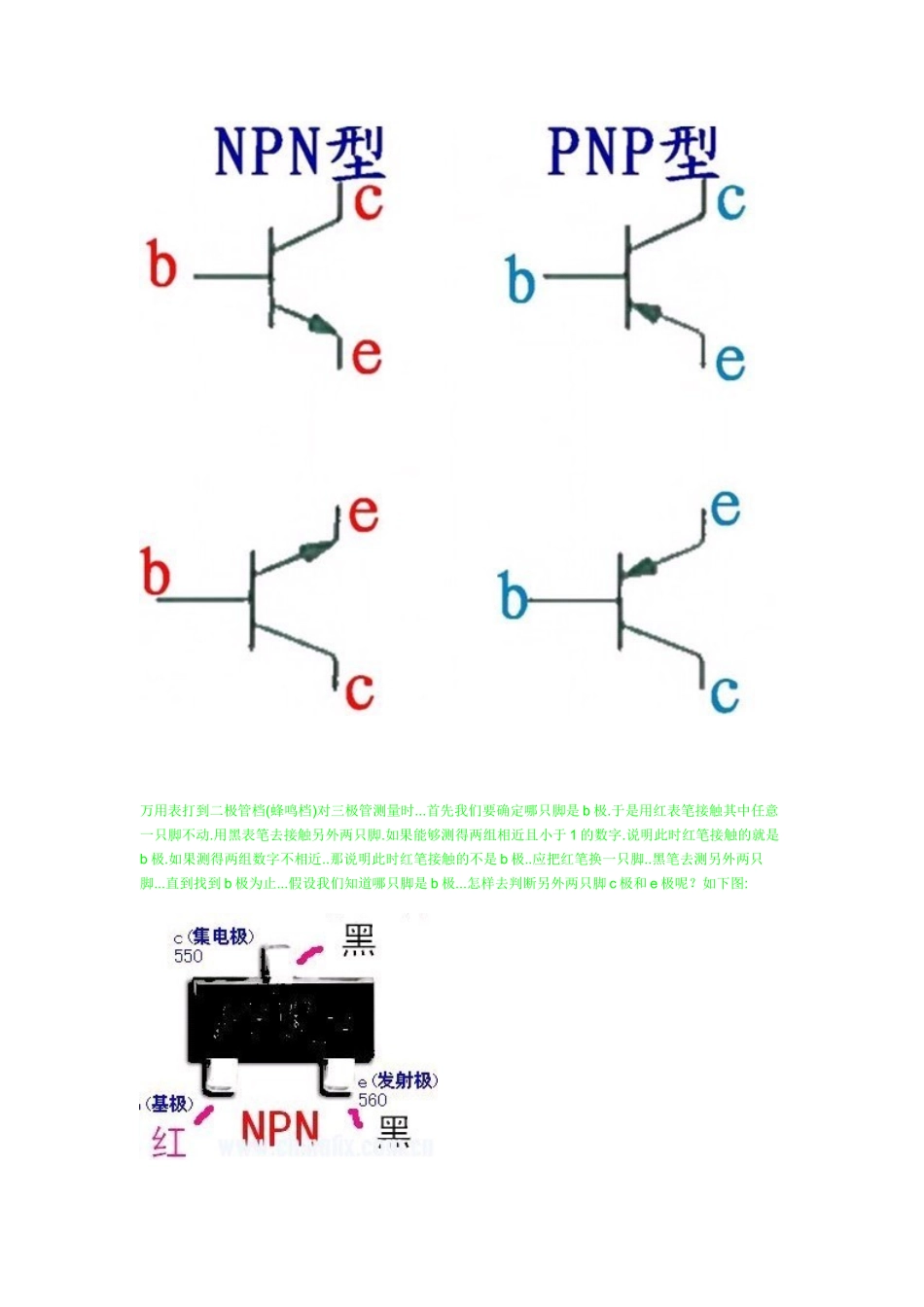

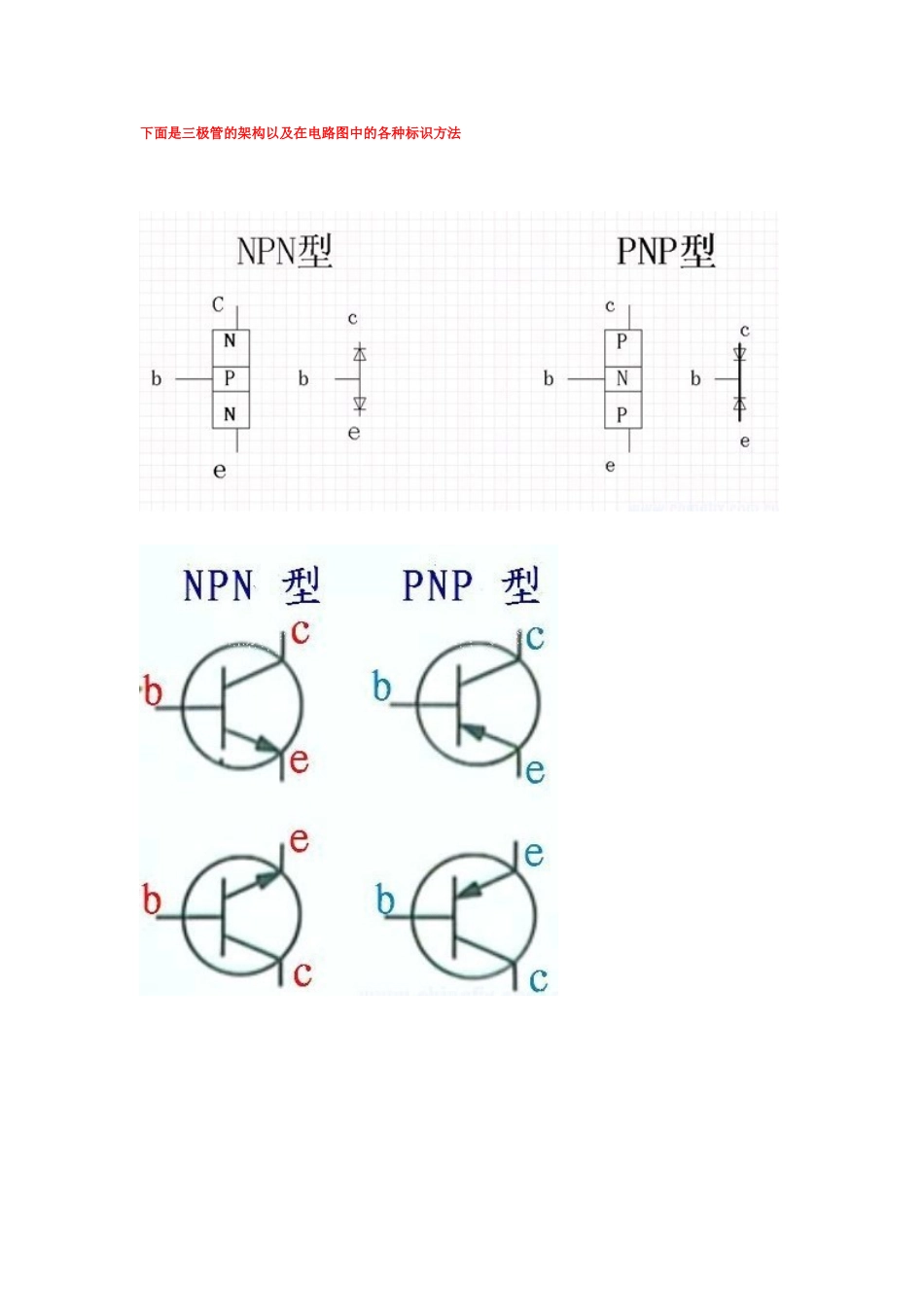

下面是三极管的架构以及在电路图中的各种标识方法‍万用表打到二极管档(蜂鸣档)对三极管测量时...首先我们要确定哪只脚是b极.于是用红表笔接触其中任意一只脚不动.用黑表笔去接触另外两只脚.如果能够测得两组相近且小于1的数字.说明此时红笔接触的就是b极.如果测得两组数字不相近..那说明此时红笔接触的不是b极..应把红笔换一只脚..黑笔去测另外两只脚...直到找到b极为止...假设我们知道哪只脚是b极...怎样去判断另外两只脚c极和e极呢？如下图:图中红笔为b极.黑笔在另外两脚分别没得两组相近的数据..其中有一组数据会稍微大一点...此脚即为e极.小的那脚则为c极....并且我们知道此管为NPN三极管.因为红笔在b‍极!而对于PNP型三极管的测量方法也一样...只不过是黑表笔在b极..红笔接触另外两脚能测得两组相近的数据.,如下图:‍‍‍下面是对场效应管的测量方法场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管.而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS管.下图为MOS管的标识我们主板中常用的MOS管G‍D‍S三个引脚是固定的。。。不管是N沟道还是P沟道都一样。。。把芯片放正。。。从左到右分别为G极D极S极!如下图:‍用二极管档对MOS管的测量。。。首先要短接三只引脚对管子进行放电。。。1然后用红表笔接S极.黑表笔接D极.如果测得有500多的数值..说明此管为N沟道..‍‍2黑笔不动..用红笔去接触G极测得数值为1.3红笔移回到S极.此时管子应该为导通...‍4然后红笔测D极.而黑笔测S极.应该测得数值为1.(这一步时要注意.因为之前测量时给了G极2.5V万用表的电压..所以DS之间还是导通的..不过大概10几秒后才恢复正常...建议进行这一步时再次短接三脚给管子放电先)‍5然后红笔不动.黑笔去测G极..数值应该为1‍到此我们可以判定此N沟道场管为正常有的人说后面两步可以省略不测...不过我习惯性把五个步骤全用上。。。当然.对然P沟道的测量步骤也一样...只不过第一步为黑表笔测S极.红表笔测D极..可以测得500多的数值...测量方法描述到此结束....除此之外还有结型(JFET)场管。。。不过我对结型的理解是...测量时D极和S极之间是导通的...如果红表笔接G极...黑表笔分别去接触DS极应该可以测得两组相近的数值...此管为N沟道...如果黑表笔接G极...红表笔分别去接触DS极应该可以测得两组相近的数值...此管为P沟道.....不知道是不是这样理解....如何测量三极管的好坏如何测量三极管的好坏（1）检查三极管的两个PN结。我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。我们首先用万用表R×100或R×1K挡测一下e与b之间和e与c之间的正反向电阻。当红表笔接b时，用黑表笔分别接e和c应出现两次阻值小的情况。然后把接b的红表笔换成黑表笔，再用红表笔分别接e和c，将出现两次阻值大的情况。被测三极管符合上述情况，说明这只三极管是好的。（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。用万用表红表笔接PNP三极管的集电极c,黑表笔接发射极e，看表的指示数值，这个阻值一般应大于几千欧，越大越好越小说明这只三极管稳定性越差。（3）测量三极管的放大性能：分别用表笔接三极管的c和e看一下万用表的指示数值，然后再c与b间连接一只50--100K的电阻看指针向右摆动的多少，摆动越大说明这只管子的放大倍数越高。外接电阻也可以用人体电阻代替，即用手捏住b和c.常用晶体二极管的识别晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也...
