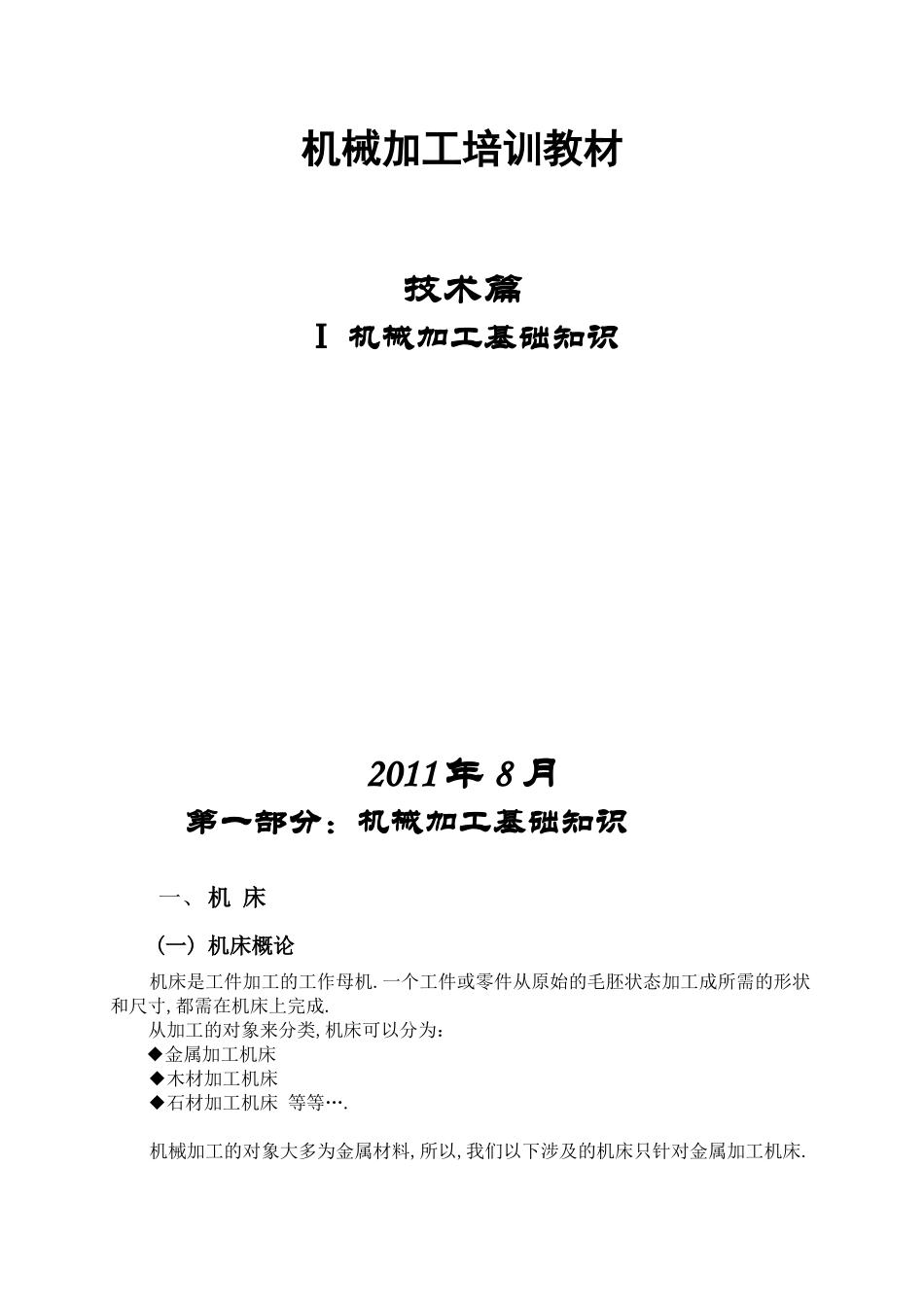

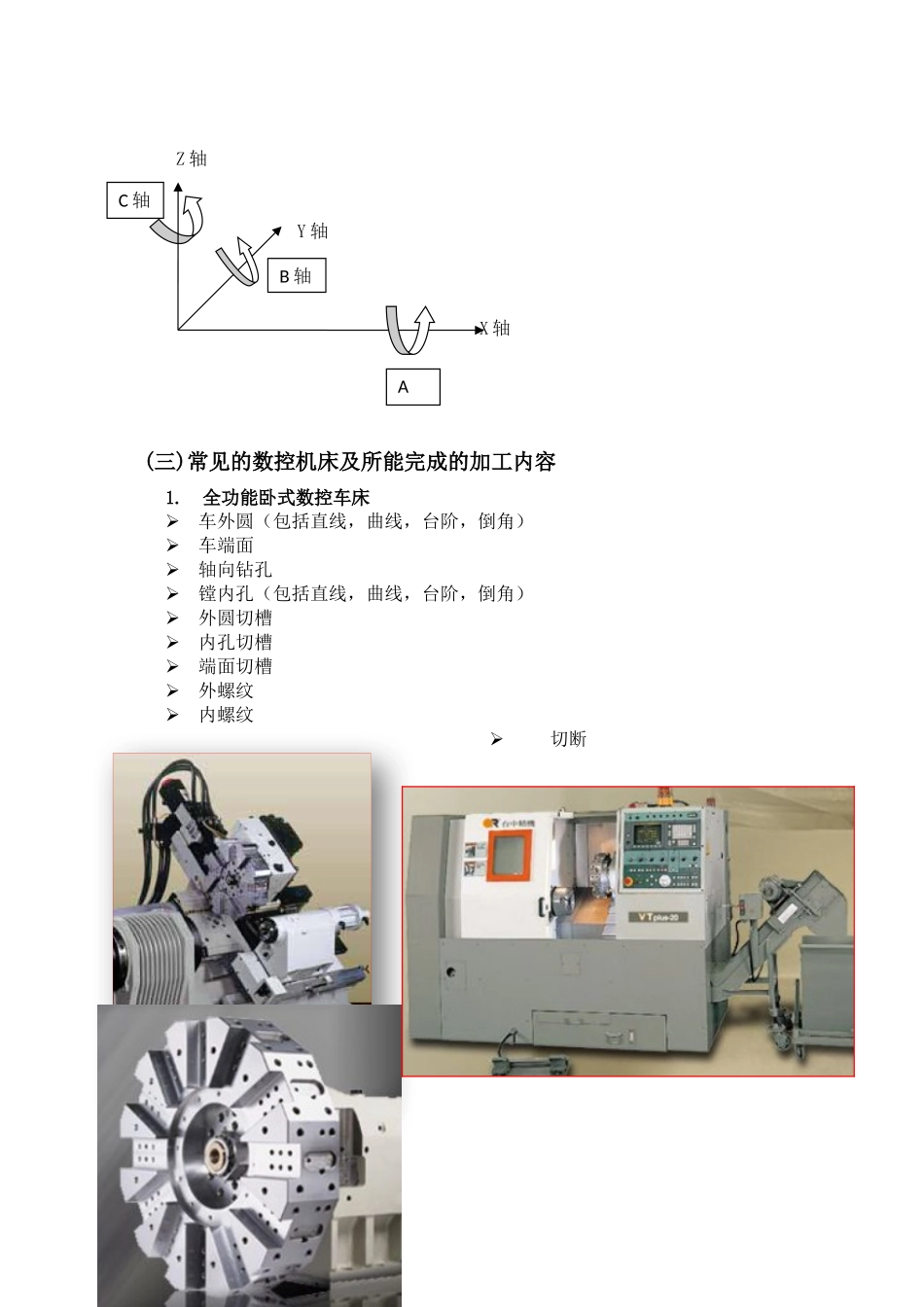

机械加工培训教材技术篇Ⅰ机械加工基础知识2011年8月第一部分：机械加工基础知识一、机床(一)机床概论机床是工件加工的工作母机.一个工件或零件从原始的毛胚状态加工成所需的形状和尺寸,都需在机床上完成.从加工的对象来分类,机床可以分为：◆金属加工机床◆木材加工机床◆石材加工机床等等….机械加工的对象大多为金属材料,所以,我们以下涉及的机床只针对金属加工机床.金属加工机床分类:◆锻压机床---通过压力使工件产生塑形变形，例如：压力机、弯板机、剪板机等等。◆特种机床---通过特种办法加工工件，例如：电火花机床、线切割机床、激光切割机床、水压切割机床等等。◆金属切削机床---采用刀具、砂轮等工具,除去工件上多余的材料,将其加工成所需的形状和尺寸的机床,主要包括:车床:工件与主轴一起旋转,刀具作轴向与径向进给运动.主要用于旋转工件、盘类零件、轴类零件的加工.车床的分类如下：根据主轴中心线的方向：卧式车床,立式车床.根据车床的大小：仪表车床、小型车床、普通车床、大型车床。根据控制方式：普通（手动）车床、简易数控车床、全功能数控车床根据控制轴数：普通（手动）车床与数控车床（X、Z轴）、车铣中心（X、Z、C轴）、复合车铣中心（X、Y、Z、C轴）根据主轴及刀塔数量：单主轴、双主轴、双刀塔车床。铣床:刀具旋转，工件与工作台一起作轴向运动。主要用于方型及箱体零件加工。铣床的分类如下：根据主轴中心线的方向：卧式铣床,立式铣床.根据控制方式：普通（手动）铣床、数控铣床根据控制轴数：普通铣床（X、Y、Z轴）、4轴数控铣床（X、Y、Z、A轴）、5轴数控铣床（X、Y、Z、A、B轴）根据主轴数量:双主轴铣床。镗（铣）床:刀具旋转，工件与工作台一起作轴向运动。主要用于铣削与镗孔。一般为卧式。镗床分类如下：根据镗床大小：台式镗床、大型落地镗铣床。根据控制方式：普通（手动）镗床、坐标镗床、数控镗床根据控制轴数：普通镗床（X、Y、Z、B轴）、带W轴的数控镗床（W、X、Y、Z、B轴）、带平园盘的数控镗床（W、X、Y、Z、B、U轴）钻床:钻孔用机床。有台式、摇背钻之分，也有数控钻床。攻丝机床:攻丝用机床。一般钻床也有攻丝功能。加工中心：带刀库及自动换刀系统的数控铣床或镗床。有钻削中心、立式加工中心、卧式加工中心、卧式镗铣加工中心、龙门加工中心、五面体加工中心、落地镗铣加工中心等等。磨床:有外圆磨、内圆磨、平面磨床等专用机床:为加工某个零件的某些部位专门设计的机床。(二)机床的控制轴机床的控制轴是以刀具作为基点，按照右手坐标系来定义的（车削以装刀具的刀塔为基点，铣削以装刀具的主轴为基点）：三个直线轴：X,Y,Z三个旋转轴:A,B,C其它辅助轴：W,UZ轴Y轴X轴(三)常见的数控机床及所能完成的加工内容1.全功能卧式数控车床车外圆（包括直线，曲线，台阶，倒角）车端面轴向钻孔镗内孔（包括直线，曲线，台阶，倒角）外圆切槽内孔切槽端面切槽外螺纹内螺纹切断B轴A轴C轴2.全功能立式数控车床所能完成的加工内容同上3.立式加工中心铣平面铣沟槽铣侧面，斜面，台阶面铣型腔，铣曲面钻孔攻丝铣内外螺纹铣沉孔，扩孔，镗孔铰孔孔口倒角，侧边倒角4.卧式加工中心所能加工的内容与立式加工中心相同，但因为其工作台可以旋转，控制轴数比立式的X,Y,Z轴多一个旋转轴---B轴，所以更适合箱体类零件的四周加工。卧式加工中心的另一个特点，是双工作台，可以自动交换。卧式加工中心一般按工作台大小（方形工作台），作为主要的规格参数，分为：400*400500*500630*630800*8001000*10005.卧镗加工中心卧镗加工中心与卧式加工中心的区别在于多出一个与Z轴平行的W轴，也就是说在主轴里面还有一个“镗杆”可以伸出（可以进给），以便镗孔作业，所以卧镗加工中心的镗孔能力比卧式加工中心强。另外，卧镗加工中心一般为大型设备，只有一个工作台。主规格一般按可伸出的镗杆直径来定义，比如：φ110，130，150，200，250mm等等6.落地镗铣床（加工中心）大型卧式镗铣床，床身与立柱分离，工作台与地面平行，便于大型工件上下。7.龙门立式加工中心，龙门五面体加工中心大型机床...
