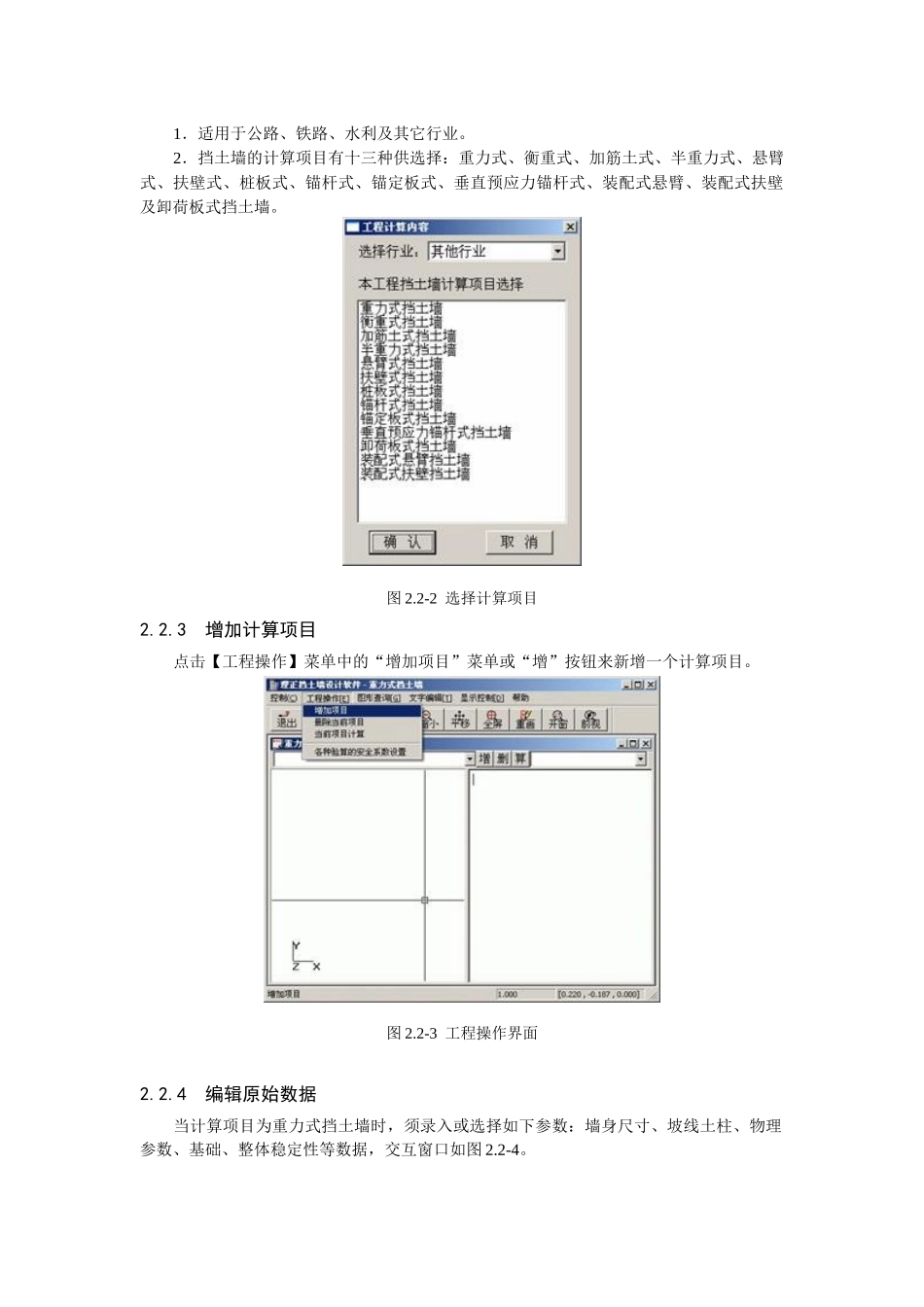

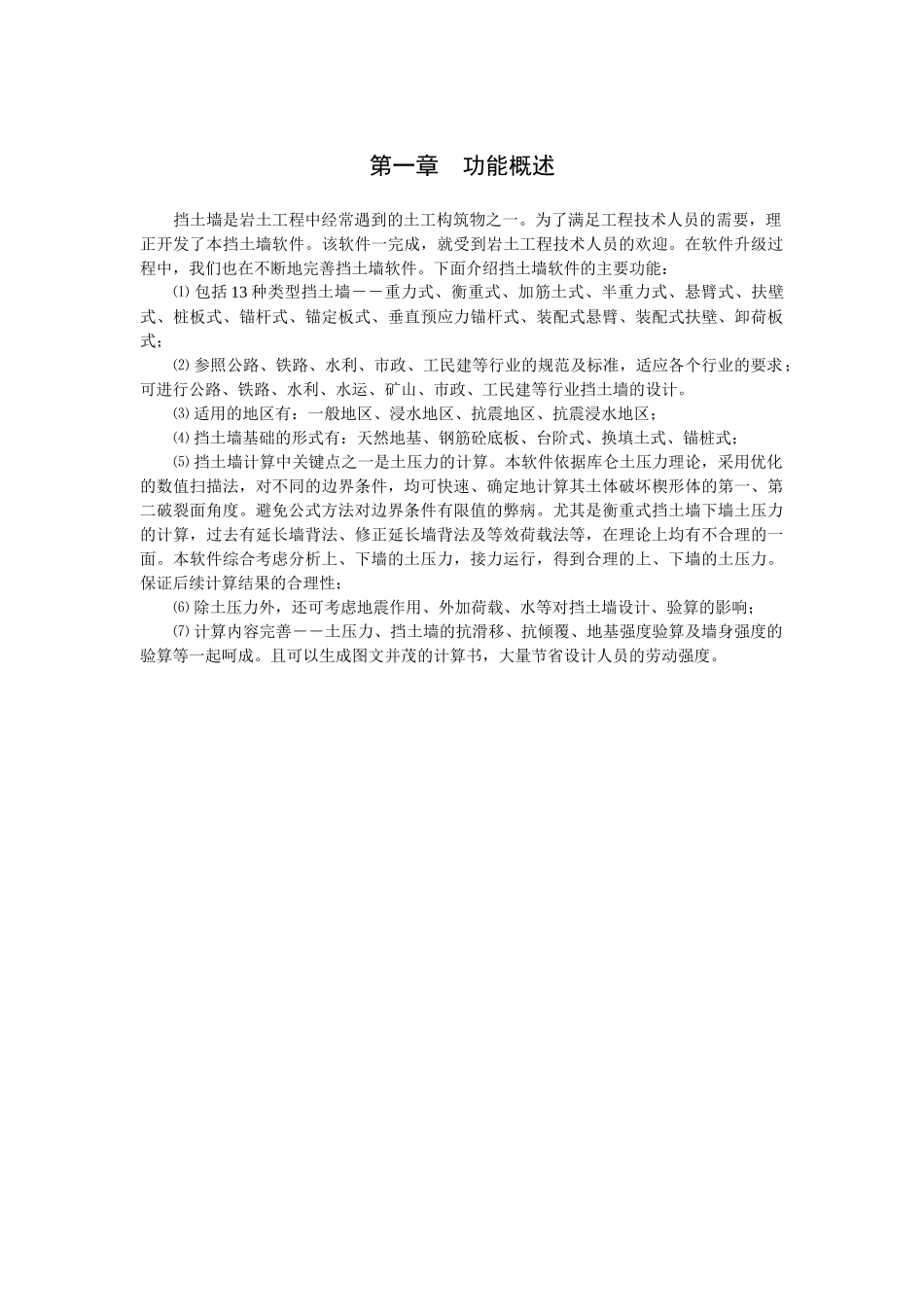

第一章功能概述挡土墙是岩土工程中经常遇到的土工构筑物之一。为了满足工程技术人员的需要，理正开发了本挡土墙软件。该软件一完成，就受到岩土工程技术人员的欢迎。在软件升级过程中，我们也在不断地完善挡土墙软件。下面介绍挡土墙软件的主要功能：⑴包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁、卸荷板式；⑵参照公路、铁路、水利、市政、工民建等行业的规范及标准，适应各个行业的要求；可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。⑶适用的地区有：一般地区、浸水地区、抗震地区、抗震浸水地区；⑷挡土墙基础的形式有：天然地基、钢筋砼底板、台阶式、换填土式、锚桩式；⑸挡土墙计算中关键点之一是土压力的计算。本软件依据库仑土压力理论，采用优化的数值扫描法，对不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。避免公式方法对边界条件有限值的弊病。尤其是衡重式挡土墙下墙土压力的计算，过去有延长墙背法、修正延长墙背法及等效荷载法等，在理论上均有不合理的一面。本软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、下墙的土压力。保证后续计算结果的合理性；⑹除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响；⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成。且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。第二章快速操作指南2.1操作流程图2.1-1操作流程2.2快速操作指南2.2.1选择工作路径图2.2-1指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。2.2.2选择行业及挡墙形式1．适用于公路、铁路、水利及其它行业。2．挡土墙的计算项目有十三种供选择：重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁及卸荷板式挡土墙。图2.2-2选择计算项目2.2.3增加计算项目点击【工程操作】菜单中的“增加项目”菜单或“增”按钮来新增一个计算项目。图2.2-3工程操作界面2.2.4编辑原始数据当计算项目为重力式挡土墙时，须录入或选择如下参数：墙身尺寸、坡线土柱、物理参数、基础、整体稳定性等数据，交互窗口如图2.2-4。图2.2-4挡土墙数据交互对话框注意：1.集中的参数交互界面，即把几乎所有的参数置于一个界面上，操作简单，大大提高了人机交互的效率，这是理正岩土系列软件的一个共性特征。2.同时提供了有关参数的即时弹跳说明信息，方便用户理解参数的意义。2.2.5当前挡墙计算在数据交互对话框中设置好各项参数，点击【计算】按钮来进行当前题目的计算；或者单击【辅助功能】菜单的“计算”。2.2.6计算结果查询计算结果查询界面分为左右两个窗口，左侧窗口用于查询图形结果，右侧窗口用于查询文字结果。图2.2-5计算结果查询窗口第三章使用说明3.1关于计算例题的编辑3.1.1增加例题与删除当前例题1．通过【工程操作】菜单的“增加项目”和“删除当前项目”来增加一个新的例题或删除当前的例题。2．“增”或“删”按钮增加一个新的例题或删除当前的例题。点击“算”按钮打开当前模块的交互界面。3.1.2数据的读写通过【辅助功能】菜单的“读入数据文件”可以将原来保存好的数据读进来进行计算；通过【辅助功能】菜单的“数据存盘到文件”可以将当前例题的数据保存在磁盘上。3.1.3把典型例题加入例题模板库实际工程中会有一些具有一般代表性的典型例题，当完成该例题的数据交互后，可通过【辅助功能】菜单中的“将此例题加入模板库”把该例题存为例题模板，从而在每次新增例题时可以重复调用该例题的数据，在此基础上修改少量的数据进行计算。3.2计算简图辅助操作菜单在数据交互界面的左侧图形窗口单击鼠标右键，弹出图形显示快捷菜单，使用该菜单可有效的查看计算简图，可把计算简图存为DXF格式的文件，用AUTOCAD等图形编辑器进行编辑。3.3快速查...
