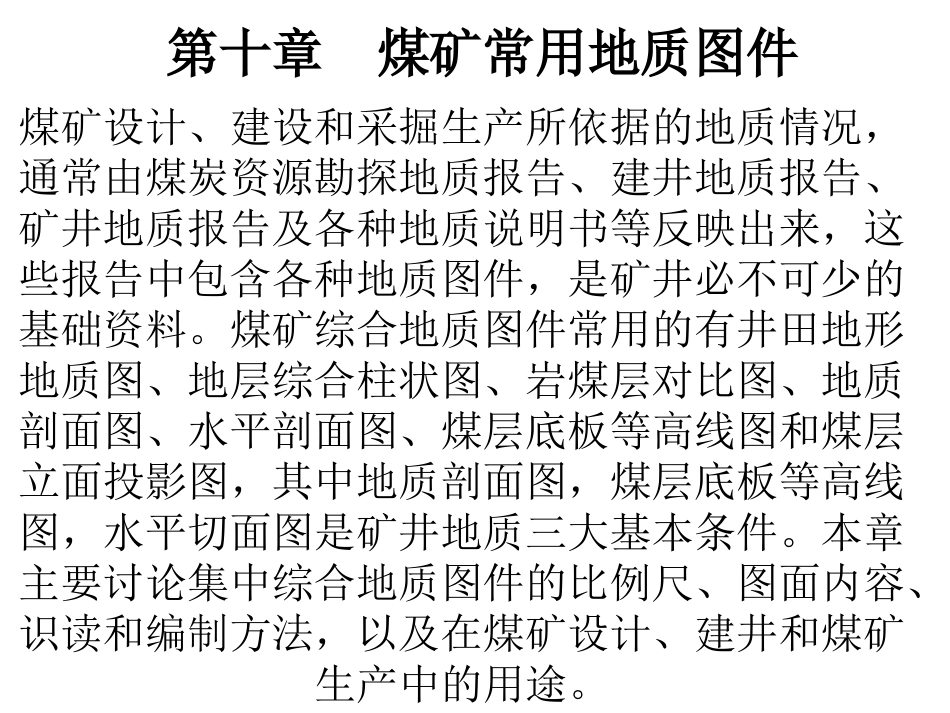

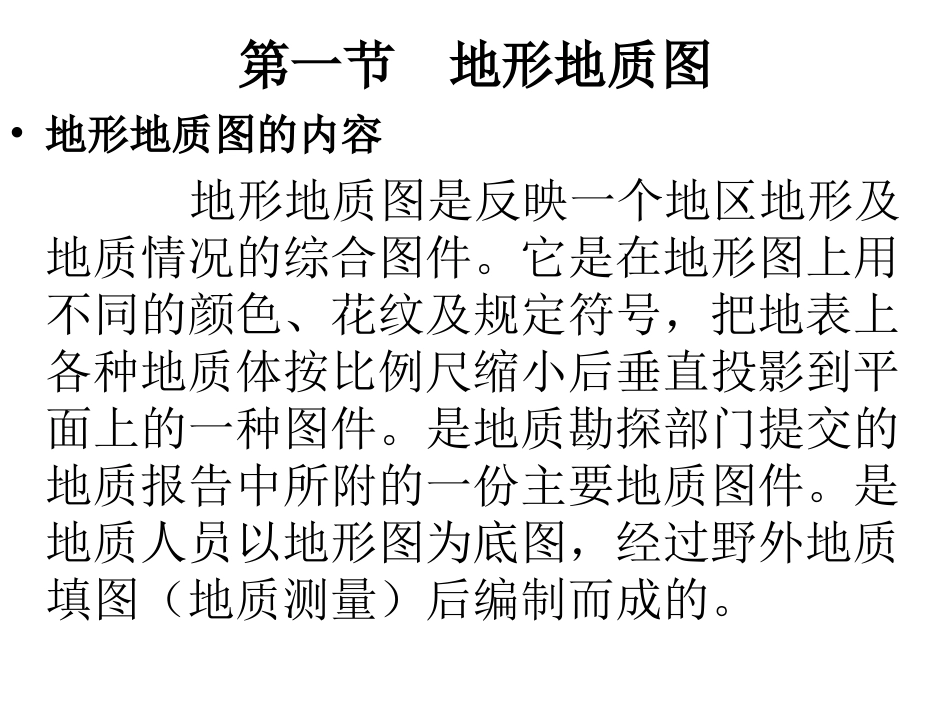

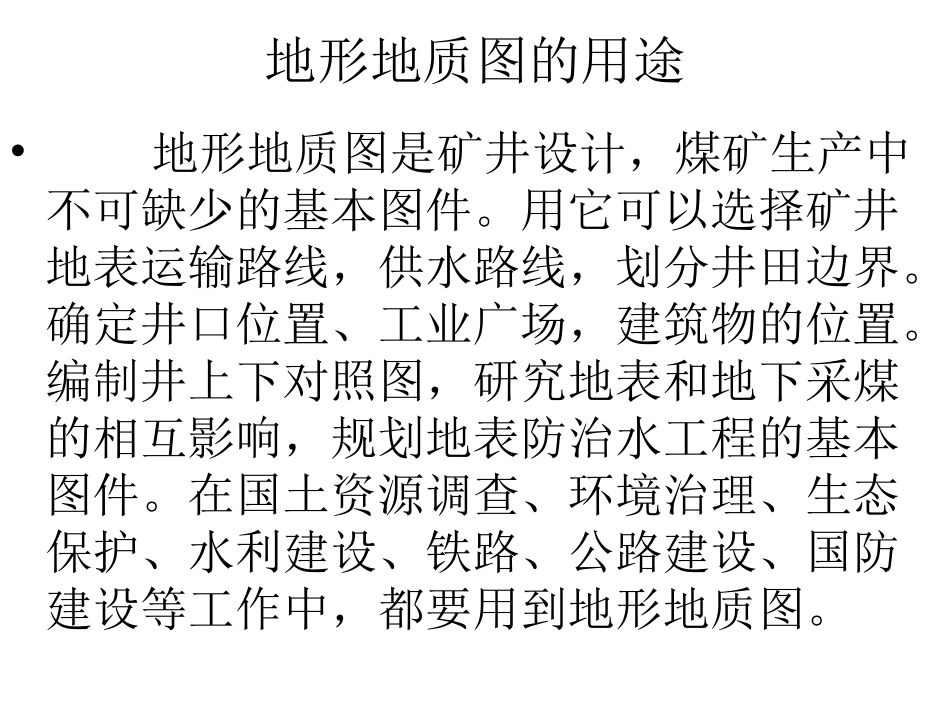

第十章煤矿常用地质图件煤矿设计、建设和采掘生产所依据的地质情况，通常由煤炭资源勘探地质报告、建井地质报告、矿井地质报告及各种地质说明书等反映出来，这些报告中包含各种地质图件，是矿井必不可少的基础资料。煤矿综合地质图件常用的有井田地形地质图、地层综合柱状图、岩煤层对比图、地质剖面图、水平剖面图、煤层底板等高线图和煤层立面投影图，其中地质剖面图，煤层底板等高线图，水平切面图是矿井地质三大基本条件。本章主要讨论集中综合地质图件的比例尺、图面内容、识读和编制方法，以及在煤矿设计、建井和煤矿生产中的用途。第一节地形地质图•地形地质图的内容地形地质图是反映一个地区地形及地质情况的综合图件。它是在地形图上用不同的颜色、花纹及规定符号，把地表上各种地质体按比例尺缩小后垂直投影到平面上的一种图件。是地质勘探部门提交的地质报告中所附的一份主要地质图件。是地质人员以地形图为底图，经过野外地质填图（地质测量）后编制而成的。地形地质图的用途•地形地质图是矿井设计，煤矿生产中不可缺少的基本图件。用它可以选择矿井地表运输路线，供水路线，划分井田边界。确定井口位置、工业广场，建筑物的位置。编制井上下对照图，研究地表和地下采煤的相互影响，规划地表防治水工程的基本图件。在国土资源调查、环境治理、生态保护、水利建设、铁路、公路建设、国防建设等工作中，都要用到地形地质图。矿区地形地质图的编制方法•矿区地形地质图是以地形图作为底图进行编制，地形图是测绘部门编制的，可从省测绘局（或国土资源厅）收集或购买。个别地方当需要大比例尺的地形图（如1：1万以下），需要测绘队或地质队进行测绘。•作图步骤：野外地质调查中按照一定的网度布置测线，在测线点上，将各种地质体和地质构造等地质情况进行记录（含采集岩矿标本），用经纬仪或平板仪将各观测点的坐标数据测定出来，再标注在地形图上，地质条件复杂时或者在矿体和围岩的边界上要适当加密观测点，有些地方浮土覆盖了岩层，埋藏不深时，可以通过山地工程（槽、井探）揭露地下基岩，以便确定地质界线；外业结束后，在室内进行岩矿鉴定、分析研究、综合整理工作，最后编制成图。各种地质现象在地形地质图上的表现•水平岩层在地形地质图上的的表现•水平岩层或水平地质界面的出露界线是水平面与地表面的交线。水平岩层的露头形态与地形等高线一致或重合。地势高处，出露新地层，地势低洼处出露老地层。直立岩层在地形地质图上的的表现•直立岩层的岩层面或地质界线与地面的交线位于同一个铅直面上，露头各点的连线的水平投影都落在一条直线上，因此无论地形平坦还是起伏，直立岩层的地质界线在地质图上是一条切割等高线的直线。倾斜岩层在地形地质图上的的表现•倾斜的岩层或其它地质界面的露头线，是一个倾斜面与地面的交线，它在地形地质图上和地面上都是一条与地形等高线相交的的曲线。在地形沟、谷处，岩层露头或地质界面，在平面图上呈现“V”字形。由于岩层产状的关系，在地形地质图上“V”字形的特点是不同的。倾斜岩层在地形地质图上的的表现（一）•岩层倾向与地形坡向相反时，地层界线的弯曲方向(“V”字形弯曲尖端)和地形等高线的弯曲方向相同，但地层界线的弯曲程度比地形等高线的弯曲度小。“V”字形露头形态。如右图。倾斜岩层在地形地质图上的的表现（二）•岩层倾向与地形坡向相同，而且倾角大于坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相反。“V”字形露头形态如下图。倾斜岩层在地形地质图上的的表现（三）•岩层倾向与地形坡向相同，而且倾角小于地面坡角时，地层界线的弯曲方向与地形等高线的弯曲方向相同，但地层界线的弯曲度比地形等高线的弯曲度大。如图10-3岩层倾向与地形坡向相同时“V”字形露头形态。如图10-4岩层倾向与地形坡向相同,岩层倾角小于坡角，“V”字形露头形态作图法求岩层的产状•在地形地质图根据“V”字形和地形等高线的关系的特点来判断倾斜岩层的产状要素。•作图法：如果同一地质界线与一条地形等高线相交于两点，则连接这两个交点得到一条直线，就是该岩层的走向线。如果同一地质界线与两条地形等高...
