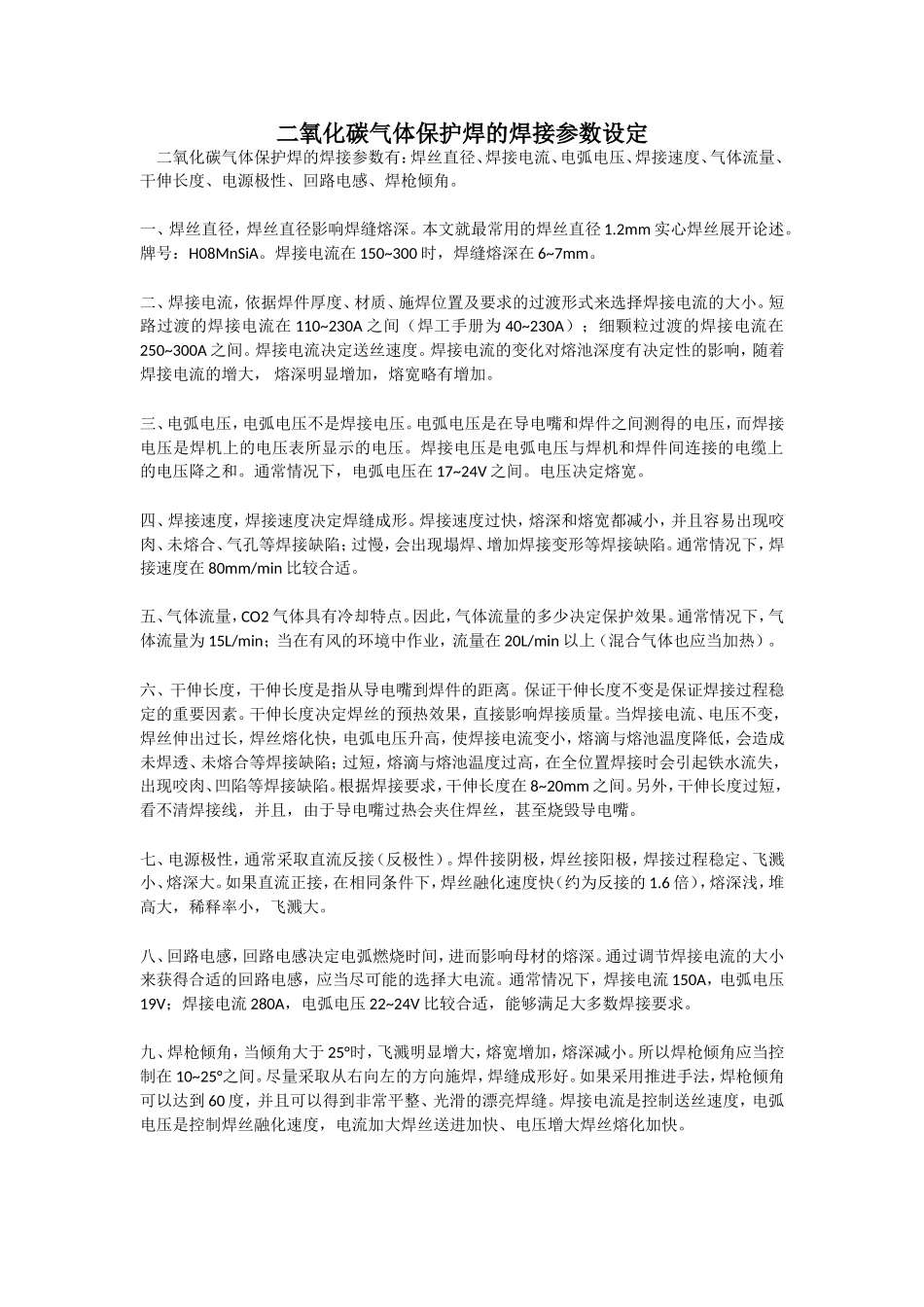

二氧化碳气体保护焊的焊接参数设定二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。一、焊丝直径，焊丝直径影响焊缝熔深。本文就最常用的焊丝直径1.2mm实心焊丝展开论述。牌号：H08MnSiA。焊接电流在150~300时，焊缝熔深在6~7mm。二、焊接电流，依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。短路过渡的焊接电流在110~230A之间（焊工手册为40~230A）；细颗粒过渡的焊接电流在250~300A之间。焊接电流决定送丝速度。焊接电流的变化对熔池深度有决定性的影响，随着焊接电流的增大，熔深明显增加，熔宽略有增加。三、电弧电压，电弧电压不是焊接电压。电弧电压是在导电嘴和焊件之间测得的电压，而焊接电压是焊机上的电压表所显示的电压。焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。通常情况下，电弧电压在17~24V之间。电压决定熔宽。四、焊接速度，焊接速度决定焊缝成形。焊接速度过快，熔深和熔宽都减小，并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢，会出现塌焊、增加焊接变形等焊接缺陷。通常情况下，焊接速度在80mm/min比较合适。五、气体流量，CO2气体具有冷却特点。因此，气体流量的多少决定保护效果。通常情况下，气体流量为15L/min；当在有风的环境中作业，流量在20L/min以上（混合气体也应当加热）。六、干伸长度，干伸长度是指从导电嘴到焊件的距离。保证干伸长度不变是保证焊接过程稳定的重要因素。干伸长度决定焊丝的预热效果，直接影响焊接质量。当焊接电流、电压不变，焊丝伸出过长，焊丝熔化快，电弧电压升高，使焊接电流变小，熔滴与熔池温度降低，会造成未焊透、未熔合等焊接缺陷；过短，熔滴与熔池温度过高，在全位置焊接时会引起铁水流失，出现咬肉、凹陷等焊接缺陷。根据焊接要求，干伸长度在8~20mm之间。另外，干伸长度过短，看不清焊接线，并且，由于导电嘴过热会夹住焊丝，甚至烧毁导电嘴。七、电源极性，通常采取直流反接（反极性）。焊件接阴极，焊丝接阳极，焊接过程稳定、飞溅小、熔深大。如果直流正接，在相同条件下，焊丝融化速度快（约为反接的1.6倍），熔深浅，堆高大，稀释率小，飞溅大。八、回路电感，回路电感决定电弧燃烧时间，进而影响母材的熔深。通过调节焊接电流的大小来获得合适的回路电感，应当尽可能的选择大电流。通常情况下，焊接电流150A，电弧电压19V；焊接电流280A，电弧电压22~24V比较合适，能够满足大多数焊接要求。九、焊枪倾角，当倾角大于25°时，飞溅明显增大，熔宽增加，熔深减小。所以焊枪倾角应当控制在10~25°之间。尽量采取从右向左的方向施焊，焊缝成形好。如果采用推进手法，焊枪倾角可以达到60度，并且可以得到非常平整、光滑的漂亮焊缝。焊接电流是控制送丝速度，电弧电压是控制焊丝融化速度，电流加大焊丝送进加快、电压增大焊丝熔化加快。焊接电流是根据焊接结构母材厚度及焊缝位置来确定，如平焊时焊接电流一般在160-320A、立焊、仰焊、横焊时一般在100-130A。电弧电压是根据焊接电流而定公式如下：（1）实芯焊丝：当电流≥300A时×0.04+20±2=电压当电流≤300A时×0.05+16±2=电压（2）药芯焊丝：当电流≥200A时×0.06+20±2=电压当电流≤200A时×0.07+16±2=电压CO2气体保护焊机操作规程CO2气体保护焊机操作规程1、操作者必须持电焊操作证上岗。2、打开配电箱开关，电源开关置于“开”的位置，供气开关置于“检查”位置。3、打开气瓶盖，将流量调节旋钮慢慢向“OPEN”方向旋转，直到流量表上的指示数为需要值。供气开关置于“焊接”位置。4、焊丝在安装中，要确认送丝轮的安装是否与丝径吻合，调整加压螺母，视丝径大小加压。5、将收弧转换开关置于“有收弧”处，先后两次将焊枪开关按下、放开进行焊接。6、焊枪开关“ON”,焊接电弧的产生，焊枪开关“OFF”，切换为正常焊接条件的焊接电弧，焊枪开关再次“ON”，切换为收弧焊接条件的焊接电弧，焊枪开关再次“OFF”焊接电弧停止。7、焊接完毕后，应及时关闭焊电源，将CO2气源总阀关闭。8、收回焊把线，及时清理现场。9、定期清理机上...
