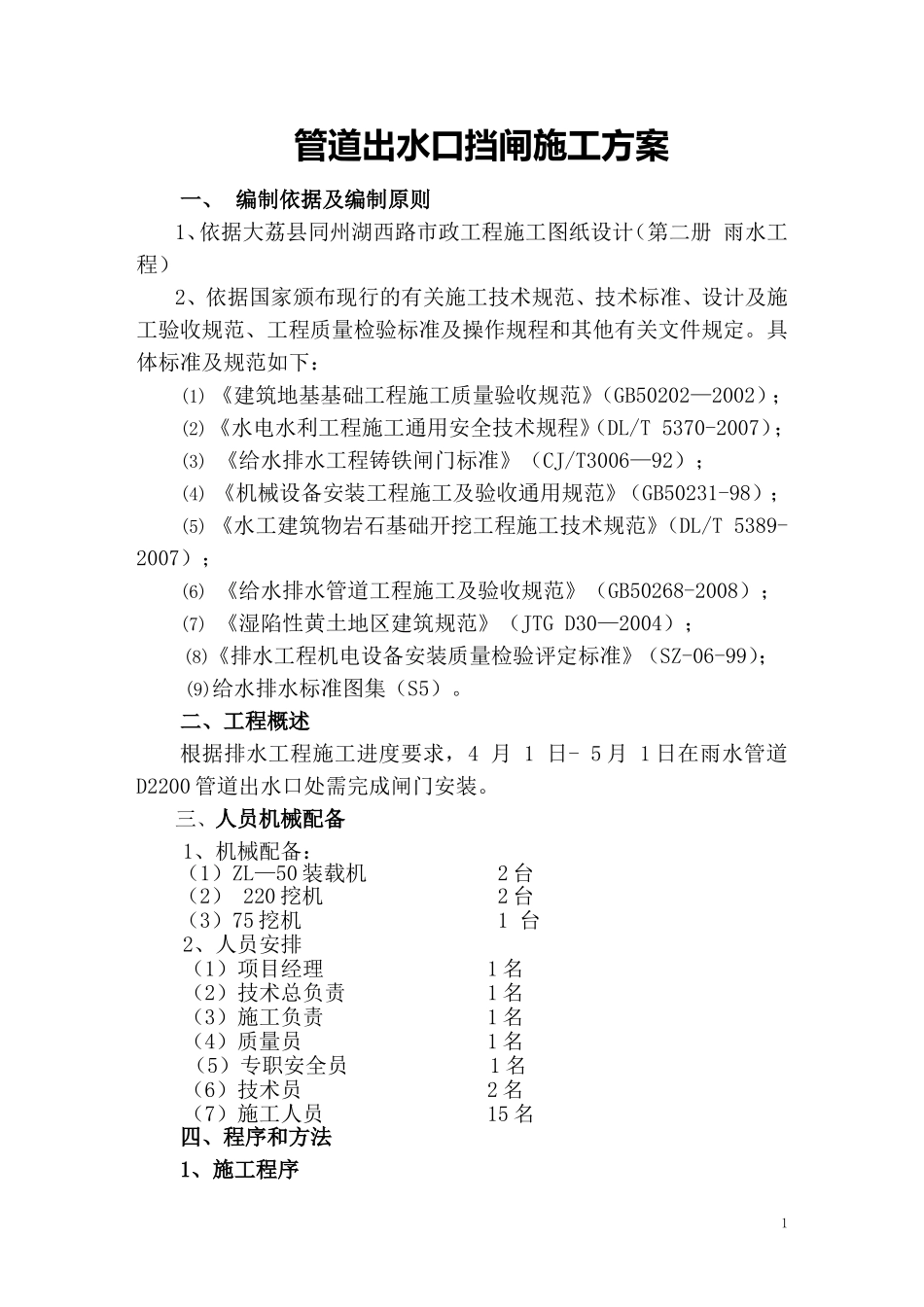

管道出水口挡闸施工方案一、编制依据及编制原则1、依据大荔县同州湖西路市政工程施工图纸设计（第二册雨水工程）2、依据国家颁布现行的有关施工技术规范、技术标准、设计及施工验收规范、工程质量检验标准及操作规程和其他有关文件规定。具体标准及规范如下：(1)《建筑地基基础工程施工质量验收规范》（GB50202—2002）；(2)《水电水利工程施工通用安全技术规程》（DL/T5370-2007）；(3)《给水排水工程铸铁闸门标准》（CJ/T3006—92）；(4)《机械设备安装工程施工及验收通用规范》（GB50231-98）；(5)《水工建筑物岩石基础开挖工程施工技术规范》（DL/T5389-2007）；(6)《给水排水管道工程施工及验收规范》（GB50268-2008）；(7)《湿陷性黄土地区建筑规范》（JTGD30—2004）；(8)《排水工程机电设备安装质量检验评定标准》（SZ-06-99）；(9)给水排水标准图集（S5）。二、工程概述根据排水工程施工进度要求，4月1日-5月1日在雨水管道D2200管道出水口处需完成闸门安装。三、人员机械配备1、机械配备：（1）ZL—50装载机2台（2）220挖机2台（3）75挖机1台2、人员安排（1）项目经理1名（2）技术总负责1名（3）施工负责1名（4）质量员1名（5）专职安全员1名（6）技术员2名（7）施工人员15名四、程序和方法1、施工程序1根据管道埋设、八字墙砌筑要求，各部位开挖施工时，按自上而下、由外向内的原则进行，八字墙开挖、砌筑、闸门安装程序为：施工前准备施工测量放线河道截流八字墙开挖测量抄平基底处理高程、中线复测八字墙两侧墙体处理闸门安装清理现场。施工时按各道工序依次进行，形成多工作面流水作业。2、施工方法（1）场地清理施工前由测量放出设计开挖边线，对开挖范围内的原始地形、地貌进行复测，核实开挖原始断面，确定开挖及清理范围，人工配挖掘机清理开挖区内的杂物，并在开挖开口边线外按设计要求做好排水沟。（2）测量放线按照批准的设计施工图纸，根据甲方现场交桩，依据施工图纸对管位和高程进行实测、复核，准确无误后，就近引侧，临时高程点及管位控制桩，并逐一编号，其间距不超过100米，经甲方现场代表和监理验线合格后，方可进行开挖。（3）开挖与支撑挖前进行现场调查摸清地下设施的情况，对有与其交叉处设置醒目标记，必要时采取相应的保护措施。开挖采用机械挖土、削坡，人工配合修整边坡。按照测量放样开口线沿管道方向形成边坡开口，然后自上而下分层开挖。同一层面开挖施工，按照“先土方开挖，后石方开挖，再边坡支护”的顺序进行，使开挖面同步下降。开挖土料翻落至下部集渣平台或直接装车。土方边坡开挖接近设计坡面时，按设计边坡预留0.2m～0.3m厚度的削坡余量，再人工整修。人工整修边坡的控制方法为：制作一个与设计边坡相同坡比的角尺，削坡时，用角尺检查边坡的超欠情况，边检查边整修。在修整过程中，每隔3米高差，用测量仪器检查校核一次削坡情况，形成达到设计要求的坡度和平整度为止。雨天施工时，施工台阶略向外倾斜，以利于部位排水。在开挖施工过程中，根据施工需要，经常检测边坡设计控制点、线和高程，以指导施工，并在边坡地质条件较差部位设置变形观测点，定时观测边坡变形情况，如出现异常，立即向监理工程师和业主报告并采取应急处理措施。土方开挖采用自上而下分层开挖的方式进行。2（4）基底、八字墙两侧、池壁、池底处理，详见（附图）（5）闸门安装①安装方法：闸门在安装前按照施工图纸规定的内容，全面检查安装部位的情况，设备构件以及零部件的完整性和完好性，对重要构件和部位应通过预拼装进行检查。同时，安装作业面应清理干净，对现场的设备作必要的清理和保养。平面闸门及其门槽埋设件的安装，严格按施工图纸的规定进行。②安装技术要求a.闸门必须按设计标高安装，各控制点的偏差不大于±10mm。b.门框底槽、侧槽的水平度和垂直度偏差不大于1/1000mm。c.门架上启闭器中心与闸板推力螺母中心应位于同一垂线，其垂直度偏差在全长度内不得大于1/1000mm。d.闸门密封面应平整贴密，无间隙。③现场检验和调试a.渠道闸门安装后，应对手动启闭器内的润滑油脂进行检查和加注。b.在无水条件下，至少作门板启闭3次试验，操作灵活手感轻...
