汽包结构和工作原理VIP免费

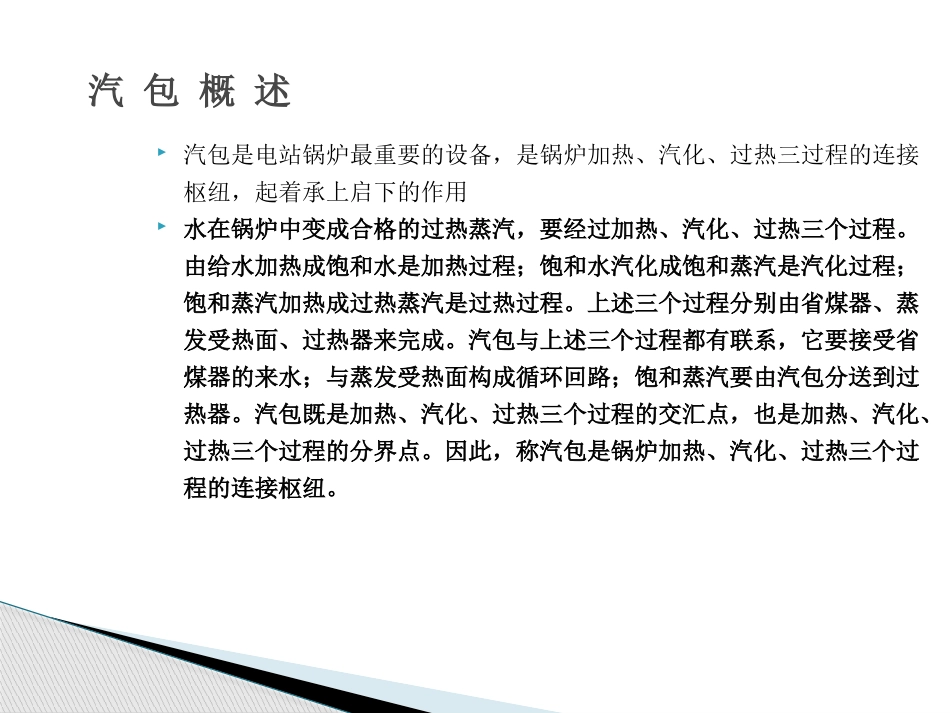

汽包结构和工作原理汽包结构和工作原理汽包概述汽包是电站锅炉最重要的设备，是锅炉加热、汽化、过热三过程的连接枢纽，起着承上启下的作用水在锅炉中变成合格的过热蒸汽，要经过加热、汽化、过热三个过程。由给水加热成饱和水是加热过程；饱和水汽化成饱和蒸汽是汽化过程；饱和蒸汽加热成过热蒸汽是过热过程。上述三个过程分别由省煤器、蒸发受热面、过热器来完成。汽包与上述三个过程都有联系，它要接受省煤器的来水；与蒸发受热面构成循环回路；饱和蒸汽要由汽包分送到过热器。汽包既是加热、汽化、过热三个过程的交汇点，也是加热、汽化、过热三个过程的分界点。因此，称汽包是锅炉加热、汽化、过热三个过程的连接枢纽。汽包的作用锅炉加热、汽化、过热三过程的连接枢纽和分界点；储能和缓冲作用。汽包内储存一定的水与蒸汽，具有储能作用，当负荷变化时，它对蒸发量与给水量的不平衡、汽压的变化速度都有一定的缓冲作用。如负荷升高时，汽压要下降，这时原处于饱和状态的水，可自行汽化一部分蒸汽，使汽压下降速度趋于缓慢。保证蒸汽品质。汽包内装有汽水分离装置、蒸汽清洗装置等设备，可有效地进行汽水分离、蒸汽清洗、加药、排污等，用以保证蒸汽品质及锅炉品质。保证锅炉安全运行。汽包上装有多种水位计、压力表、事故放水门、安全阀等附属设备，用来监测汽包压力和汽包水位，保护锅炉安全运行1.换热器（相当于锅炉）循环水主要吸热的场所，通常管程走高温烟气、反应气（博源联化40w转化走的是二段炉出来的转换气），壳程为走水。2.汽包（1）汽包与换热器之间由上升管和下降管连接，形成汽包自身的水循环。汽包水循环是对流热循环。锅炉产生的热水（蒸汽）由上升管进入汽包，热的水质量轻往上走的过程中将热量进行交换，部分水转化为气态；汽包冷水在重力作用下经下降管补充至锅炉。水在虹吸作用下在汽包与锅炉间的循环就是汽包的自循环。蒸汽上升量与水下降量是正相关的。若借助泵将锅炉水直接打至汽包，维持汽包的液位，这种方式叫强制循环。与此同时汽包接受循环给水泵的给水，以及向过热器输送饱和蒸汽，或直接输出蒸汽，因此，汽包是是工质加热、蒸发、过热三过程的连接枢纽，保证锅炉正常的水循环。换热器+汽包式蒸汽发生器简介（2）汽包内部有汽水分离装置和连续排污装置，保证锅炉蒸汽品质。（3）有一定水量，具有一定蓄热能力，在锅炉工况发生变化时，能减缓汽压的变化速度，起到稳定汽压的作用（4）汽包上有压力表、水位计、事故放水、安全阀等设备，保证锅炉安全运行。（5）汽包是一个平衡容器，提供水冷壁汽水混合物流动所需的压力换热器+汽包式蒸汽发生器简介汽包的结构汽包结构汽包结构汽包结构汽包的内部装置如图1所示汽包的内部装置主要包括三个部分：汽水分离装置。蒸汽清洗装置。排污、加药、事故放水等装置。汽水分离装置主要包括旋风分离器、百叶窗分离器等装置，旋风分离器是由2-3mm的钢板制成的圆筒，汽水混合物从进口蜗壳以切线方向进入旋风器，靠离心力作用将水滴抛向筒壁使汽与水分离，然后在旋风筒内受重力作用，蒸汽从顶部经波形板顶帽进入汽包的蒸汽空间，水则由下部进入水空间，完成一次分离；再通过百叶窗分离器的二次分离，从而达到汽水分离的目的。旋风筒进口管的中线高于汽包内的最高水位，这样可使筒内的水位低于分离器进口管的边缘，分离器的筒底应没入正常水位下200mm,以免蒸汽由筒底穿出。为防止筒底排水中带出蒸汽进入下降管，在筒底都装有托盘。在汽包内顶部蒸汽引出管之前装置多孔板，目的是利用节流作用使蒸汽空间的饱和蒸汽沿汽包长度和宽度分布均匀，提高分离效率。多孔板是由3-4mm厚的钢板制成，孔径为10mm。旋风分离器图2（1）从锅炉来的汽水混合物经过汽包上部上升管进入汽包内部，沿着汽包内壁与弧形衬板形成的狭窄的环形通道流下，使汽水混合物以适当的流速均匀的传热给汽包内壁，这样克服了锅炉启停时汽包上下壁温差过大的困难，可以较快的启动。（2）进入汽包的汽水混合物分别进入汽水旋风分离器，利用改变流动方向时的惯性进行惯性分离，这是汽水混合物的第一次分离。汽包...
