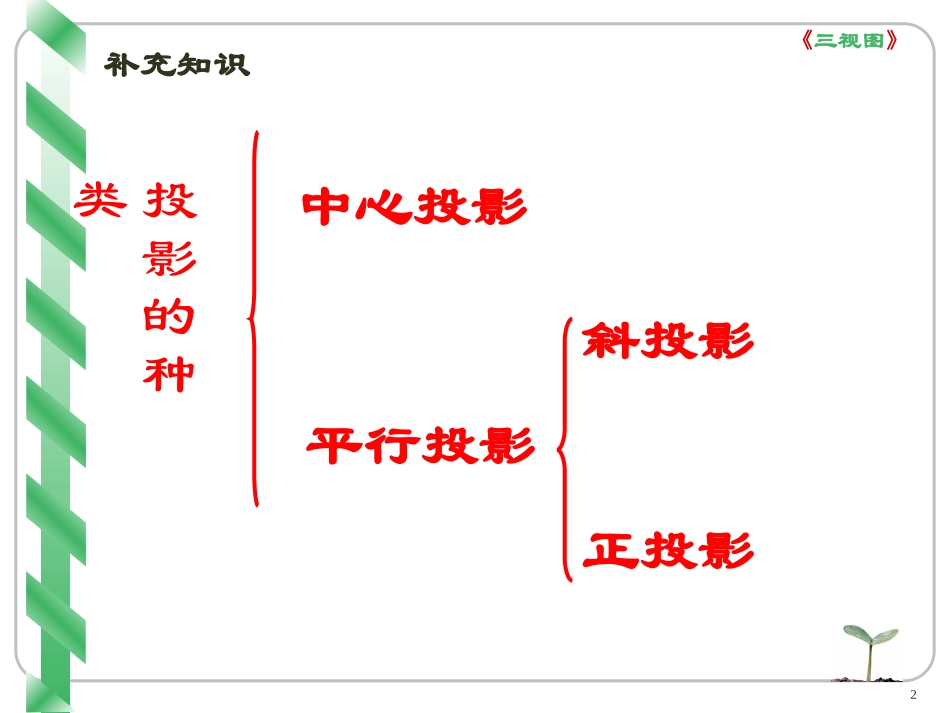

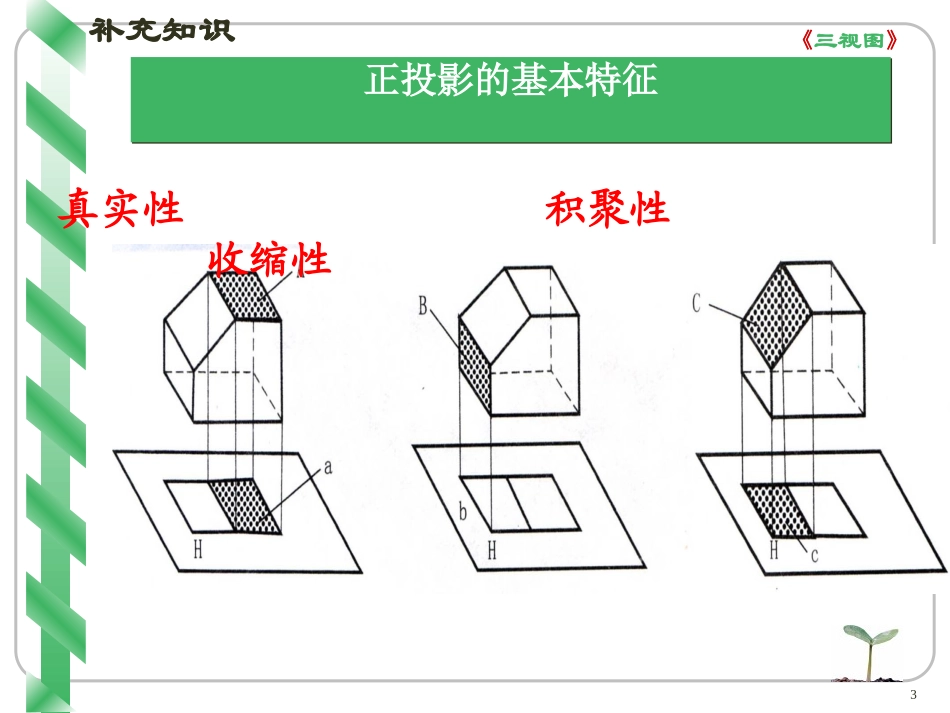

1LOGO第六章设计图样的绘制(二)常见的技术图样-----三视图及尺寸标注2《三视图》中心投影平行投影投影的种类斜投影正投影补充知识3《三视图》正投影的基本特征正投影的基本特征真实性积聚性收缩性补充知识4《三视图》正投影补充知识5《三视图》（一）正投影与三视图（一）正投影与三视图1正投影法：投影光线相互平行并且投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。6《三视图》二、三视图的形成1、三视图：采用正投影法将物体同时向三个投影面投影,所得三个投影图主视图、俯视图、左视图7《三视图》三视图：正投影法就是假设投影光线与投影平面垂直，在投影平面上求取物体的投影的方法。主视图：长和高左视图：宽和高俯视图：长和宽长对正高平齐宽相等主视图通常反映物体的主要形状特征前后左右上下8《三视图》俯视图左视图三视图的展开及投影关系三视图的展开及投影关系主视图展开图长对正高平齐宽相等长长高高宽宽下一页9《三视图》主俯左练习课本P12110《三视图》11《三视图》画图时应注意的问题1、先画主体部分，后画次要部分。2、几个视图要配合着画。不要先画完一个视图，再画另一个视图。一般是先画主视图再确定左视图和俯视图3、各部分之间画出分界线4、描深时先画圆或圆弧，后画直线，不可见轮廓部分用虚线画出，对称线、轴线和圆的中心线均用点划线画出。12《三视图》箭头的画法13《三视图》尺寸界线尺寸线160尺寸数字尺寸标注三要素14《三视图》1609050尺寸标注：水平尺寸线，数字写在线上方竖直尺寸线，数字写在线左侧倾斜尺寸线，数字写在线上侧标注圆弧时，数字前应加注半径或直径标志字母R或ΦФ15《三视图》2028162828圆的尺寸标注16《三视图》R18R1532R16圆弧的尺寸标注17《三视图》R22906020602030仔细看看，这张图中的尺寸标注有哪些错误？①②③④⑤⑥901545⑦18《三视图》R2290602060203015主视正确的标注19《三视图》完
