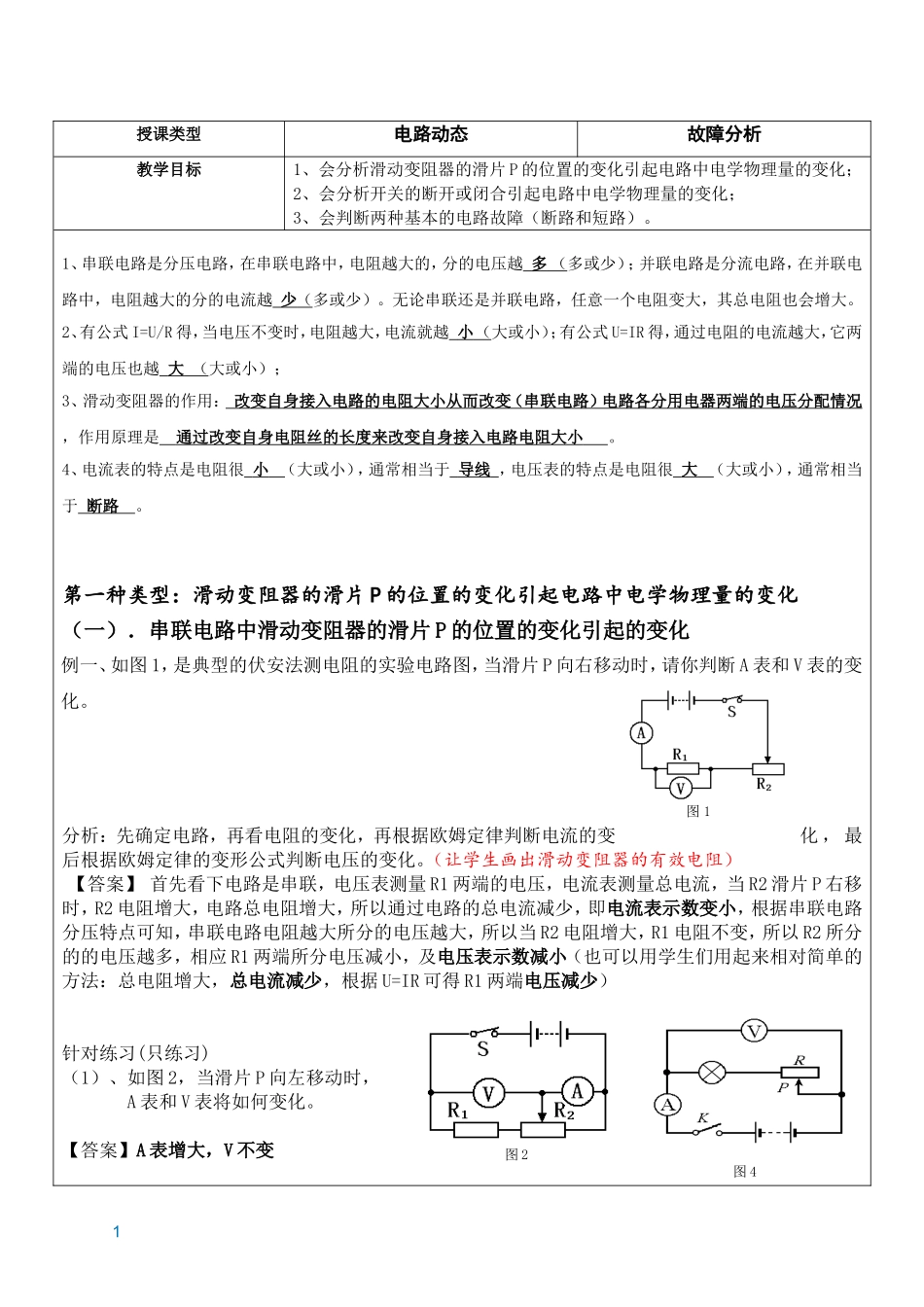

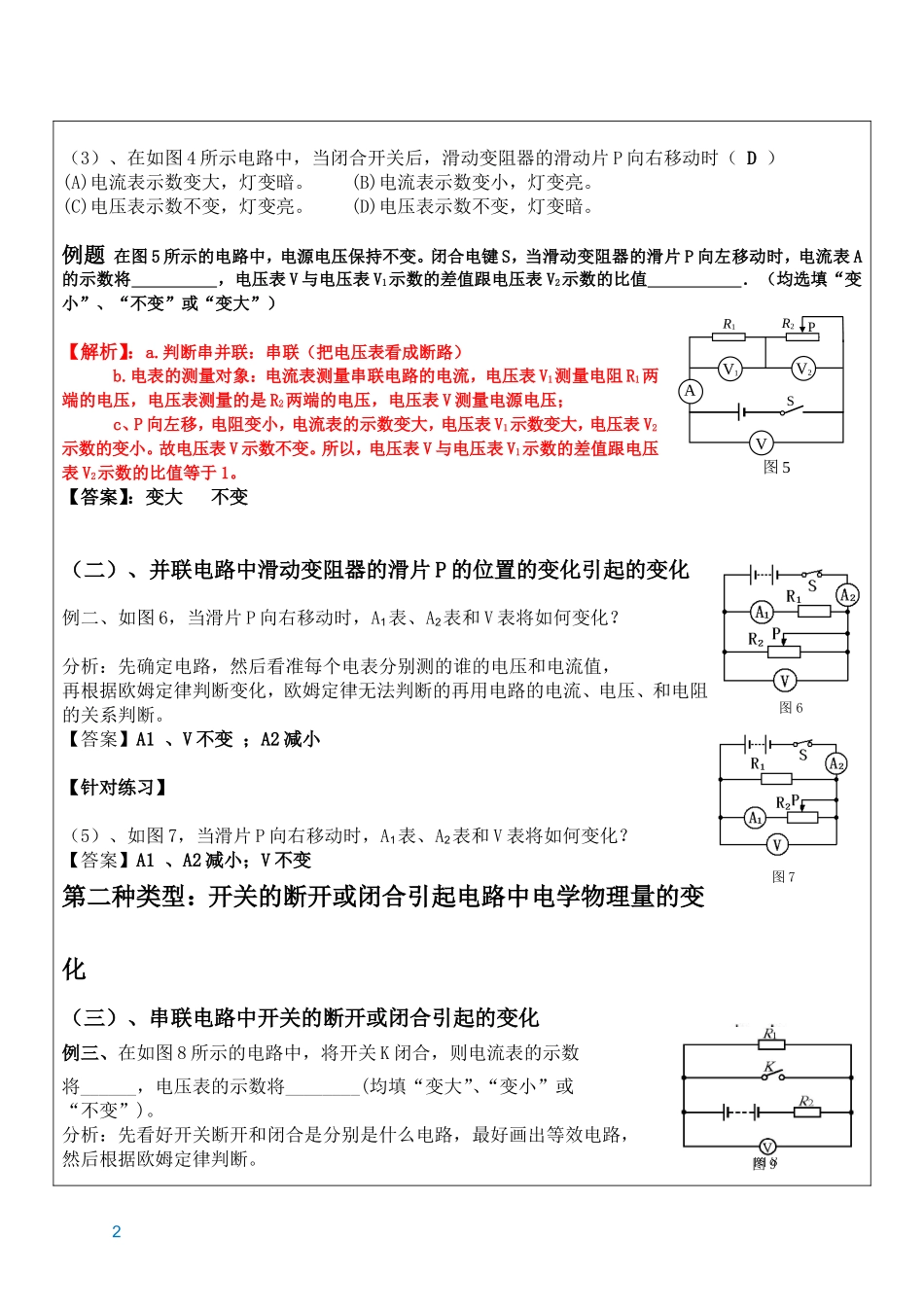

授课类型电路动态故障分析教学目标1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越多（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越少（多或少）。无论串联还是并联电路，任意一个电阻变大，其总电阻也会增大。2、有公式I=U/R得，当电压不变时，电阻越大，电流就越小（大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越大（大或小）；3、滑动变阻器的作用：改变自身接入电路的电阻大小从而改变（串联电路）电路各分用电器两端的电压分配情况，作用原理是通过改变自身电阻丝的长度来改变自身接入电路电阻大小。4、电流表的特点是电阻很小（大或小），通常相当于导线，电压表的特点是电阻很大（大或小），通常相当于断路。第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片P的位置的变化引起的变化例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。（让学生画出滑动变阻器的有效电阻）【答案】首先看下电路是串联，电压表测量R1两端的电压，电流表测量总电流，当R2滑片P右移时，R2电阻增大，电路总电阻增大，所以通过电路的总电流减少，即电流表示数变小，根据串联电路分压特点可知，串联电路电阻越大所分的电压越大，所以当R2电阻增大，R1电阻不变，所以R2所分的的电压越多，相应R1两端所分电压减小，及电压表示数减小（也可以用学生们用起来相对简单的方法：总电阻增大，总电流减少，根据U=IR可得R1两端电压减少）针对练习(只练习)（1）、如图2，当滑片P向左移动时，A表和V表将如何变化。【答案】A表增大，V不变1图1图2图4（3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（D）(A)电流表示数变大，灯变暗。(B)电流表示数变小，灯变亮。(C)电压表示数不变，灯变亮。(D)电压表示数不变，灯变暗。例题在图5所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将，电压表V与电压表V1示数的差值跟电压表V2示数的比值．（均选填“变小”、“不变”或“变大”）【解析】：a.判断串并联：串联（把电压表看成断路）b.电表的测量对象：电流表测量串联电路的电流，电压表V1测量电阻R1两端的电压，电压表测量的是R2两端的电压，电压表V测量电源电压；c、P向左移，电阻变小，电流表的示数变大，电压表V1示数变大，电压表V2示数的变小。故电压表V示数不变。所以，电压表V与电压表V1示数的差值跟电压表V2示数的比值等于1。【答案】：变大不变（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例二、如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。【答案】A1、V不变；A2减小【针对练习】（5）、如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？【答案】A1、A2减小；V不变第二种类型：开关的断开或闭合引起电路中电学物理量的变化（三）、串联电路中开关的断开或闭合引起的变化例三、在如图8所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。2图7图6图8图9AR1PR2SV1V2V图5图5R2PAA1SR1V【答案】变大，变大针对练习（6）、在如图9所示的电路中，当开关K断开时，电阻R1与R2是__串____联连接的。开关K闭合时，电压表的示数将___变小__(选填“变小”、“不变”或“变大”)。（四）、并联电路中开关的断开或闭合引起的变化例四、在图10中，灯泡L1和灯泡L2是...
