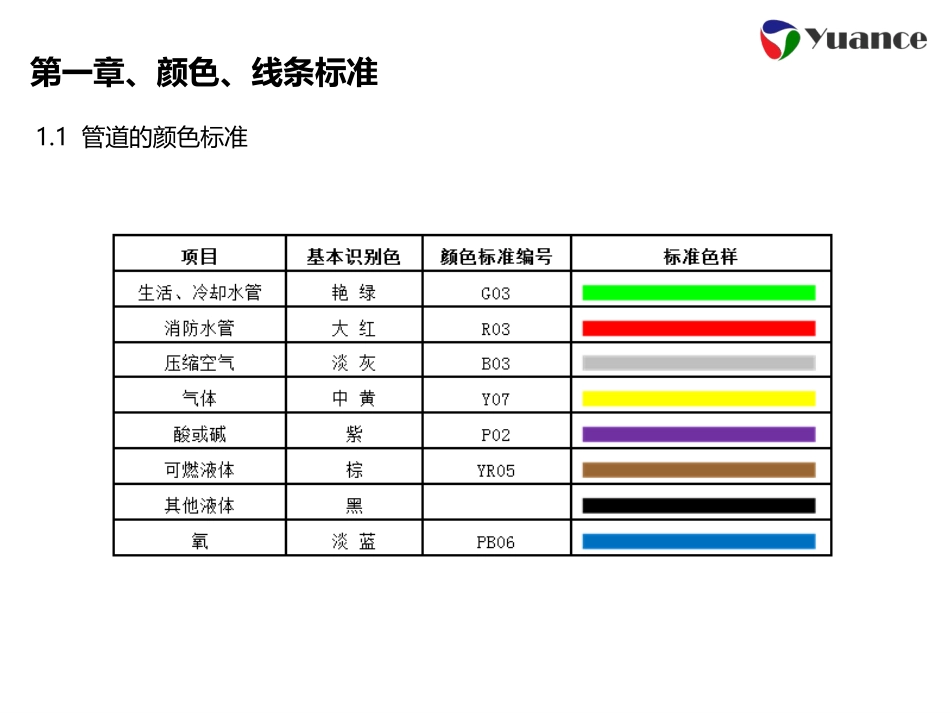

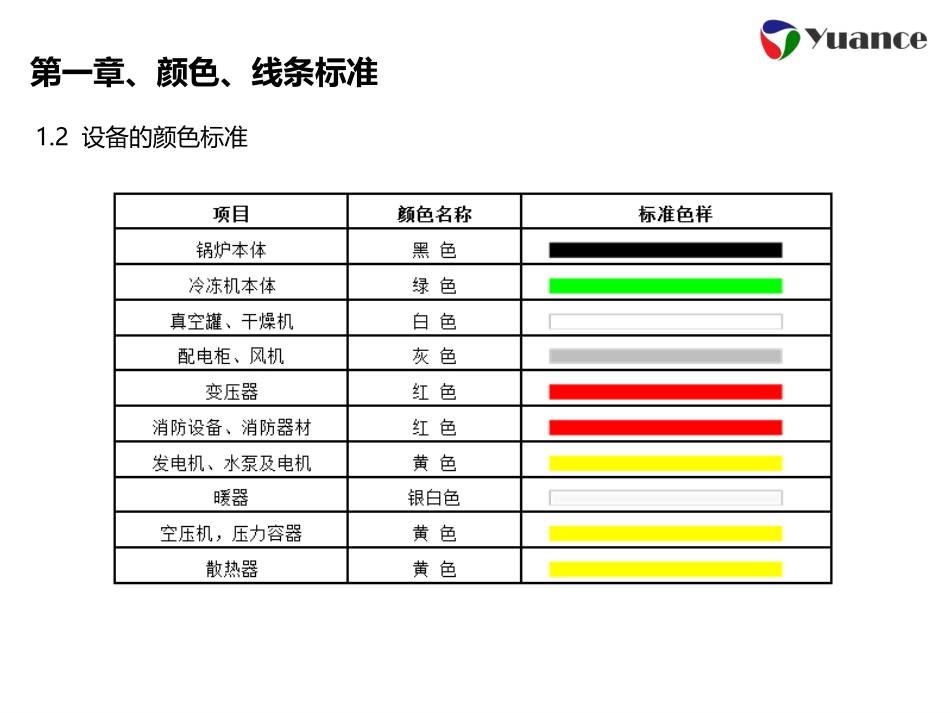

目视化管理标准图集第一章、颜色、线条标准1.1管道的颜色标准第一章、颜色、线条标准1.2设备的颜色标准第一章、颜色、线条标准1.3其他第一章、颜色、线条标准1.4工作现场颜色管理目的：为了保护墙面与设备，区分人与车辆的通行，培养员工按道路通行的习惯。适合于车间主通道，副通道1）线宽：120mm；材料：油漆；颜色：黄色；2）人行通道700mm（不包括通道线）3）通道分车辆通道人行通道;4）人行通道内部每隔5m画出一个小人或一对脚印示意标准：人行通道车辆通道主通道120mm人行通道车辆通道副通道0.7m0.7m第一章、颜色、线条标准1.5室内通行线标示方法第一章、颜色、线条标准1.6定位线的绘制方法目的：对物品进行定位，保持整齐、有序，营造洁净、整齐、合理的工作环境，塑造公司良好企业形象。让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰。标准：A.定位角(四角定位)第一章、颜色、线条标准1.6定位线的绘制方法标准：B.定位框(全框定位)目的：对物品进行定位，保持整齐、有序，营造洁净、整齐、合理的工作环境，塑造公司良好企业形象。让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰。第一章、颜色、线条标准1.6定位线的绘制方法标准：B.定位框(全框定位)目的：对物品进行定位，保持整齐、有序，营造洁净、整齐、合理的工作环境，塑造公司良好企业形象。让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰。第一章、颜色、线条标准1.6定位线的绘制方法标准：C.花盆、垃圾桶使用圆型定位标识目的：对物品进行定位，保持整齐、有序，营造洁净、整齐、合理的工作环境，塑造公司良好企业形象。让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰。第一章、颜色、线条标准1.6定位线的绘制方法标准：D.灭火器的定位：灭火器应放置在消火栓下方，采用红色胶带，胶带内侧离灭火器箱1CM间隙1CM目的：对物品进行定位，保持整齐、有序，营造洁净、整齐、合理的工作环境，塑造公司良好企业形象。让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰。第一章、颜色、线条标准1.7工作区域划分目的：工作区域按功能、类别、存放区等进行区分，有利于责任的划分和工作内容的确认。标准：采用划线或栅栏区分第一章、颜色、线条标准1.8管道颜色的标示方法水管消防管柴油管水煤浆管空气管氮气管氢氮混合管道液压管氨气管道电缆线管第一章、颜色、线条标准1.9管道流向的标示方法目的：使管道内的流体、方向、压力等可视化，提高管道维护的效率。标准：1．制作防水不干胶标识，箭头的颜色为流体的标准色样。2．箭头颜色分为黄色和红色，黄色粘帖在消防管道上，红色粘帖在其他管道上。3．参考规格：长150mm，宽25mm，具体操作时可依据管道粗细来选择使用。4．管道标识，可采用80号宋体进行标示。第一章、颜色、线条标准1.10平推门轨迹警示线的标示方法目的：左右平推门开门轨迹斑马线警示，防止开闭门时发生危险经常开闭的左右平推门，自动门除外标准：1、黄黑斑马线宽400mm，如有地面轨道，两边各200mm。2、黄黑线倾角为45°3、黄黑条纹宽度为100mm4、斑马线画法为：先刷黄漆，贴付美纹纸后涂黑漆第二章、公司道路2.1道路路沿的标示方法目的：在道路边缘标示，提示路面障碍及宽度，避免车辆靠近损坏路沿，保护基础设施的完好。对象：厂区主干道路或辅助道路两侧的路沿。标准：1．有标准石头路沿的情况：a．间隔一块石头路沿刷黄色油漆b．间隔一块石头路沿刷黑色油漆2．没有标准石头路沿的情况：a．间隔500mm刷黄色油漆b．间隔500mm刷黑色油漆3.其他路沿刷黄色油漆第二章、公司道路2.2市政井盖设施的标示方法目的：标示井盖及其外沿的位置，既可以提示车辆避开行驶，又可以美化环境，增添色彩感。对象：污水井盖、供水井盖、电缆井盖、雨水井盖等。标准：1．在井盖边缘涂刷油漆。2．颜色：黄色。3．宽度：井盖边缘起30mm—50mm。4．井盖边缘上有文字说明的，文字区域空白，不涂油漆。第二章、公司道路2.3厂区车位的设置方法目的：规范车辆停放规则，合理分配车位，方便外来车辆停靠。对象：工厂内公用车、私家车等车辆...
