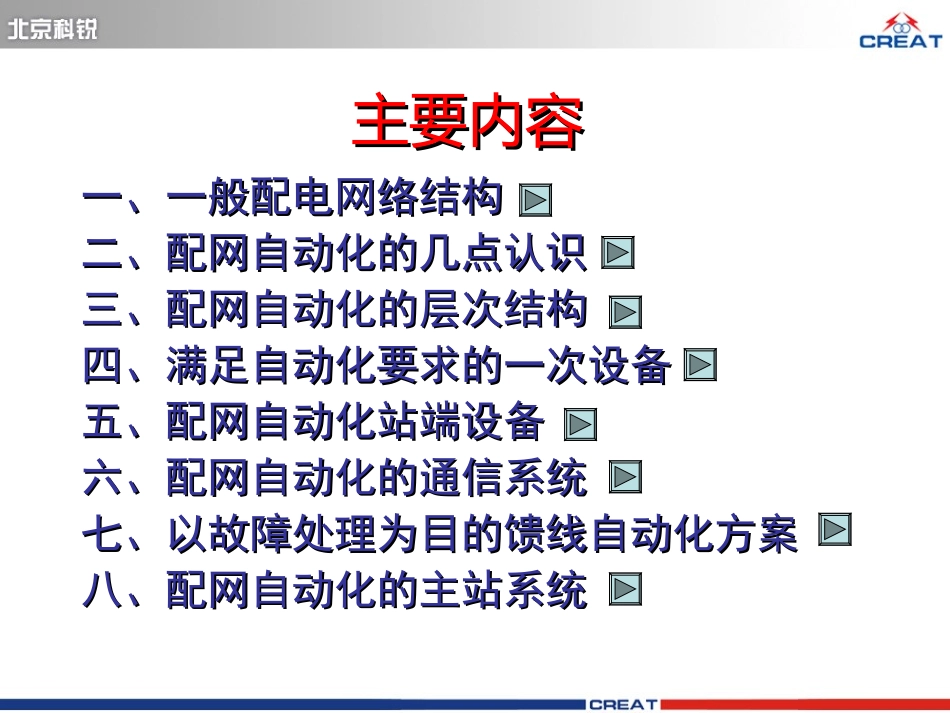

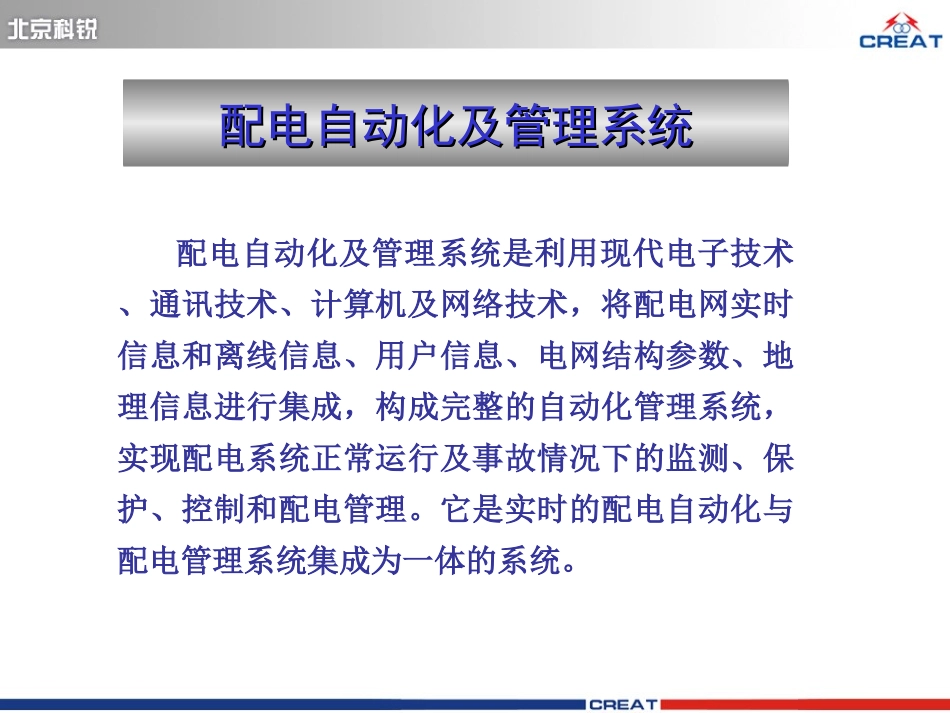

配网自动化系统介绍配网自动化系统介绍中国电力科学研究院中国电力科学研究院北京科锐配电自动化股份有限公司北京科锐配电自动化股份有限公司2007/8/152007/8/15配电自动化及管理系统是利用现代电子技术、通讯技术、计算机及网络技术，将配电网实时信息和离线信息、用户信息、电网结构参数、地理信息进行集成，构成完整的自动化管理系统，实现配电系统正常运行及事故情况下的监测、保护、控制和配电管理。它是实时的配电自动化与配电管理系统集成为一体的系统。配电自动化及管理系统配电自动化及管理系统主要内容主要内容一、一般配电网络结构一、一般配电网络结构二、配网自动化的几点认识二、配网自动化的几点认识三、配网自动化的层次结构三、配网自动化的层次结构四、满足自动化要求的一次设备四、满足自动化要求的一次设备五、配网自动化站端设备五、配网自动化站端设备六、配网自动化的通信系统六、配网自动化的通信系统七、以故障处理为目的馈线自动化方案七、以故障处理为目的馈线自动化方案八、配网自动化的主站系统八、配网自动化的主站系统一、一般配电网络结构一、一般配电网络结构常见配电网络结构常见配电网络结构单电源辐射接线单电源辐射接线双电源拉手环网接线双电源拉手环网接线三电源拉手环网接线三电源拉手环网接线四电源拉手环网接线四电源拉手环网接线4×64×6网络接线网络接线多回路平行式接线（开闭所接线）多回路平行式接线（开闭所接线）双电源拉手网络双电源拉手网络分段分段分段分段联络设备利用率50%，可靠性N-1三电源拉手网络三电源拉手网络分段分段分段分段联络分段分段联络联络设备利用率67%，可靠性N-1四电源＃字供电网络四电源＃字供电网络分段分段分段分段联络分段分段分段分段联络联络联络设备利用率67%，可靠性N-14×64×6网络接线网络接线分段分段联络联络分段分段分段分段联络联络分段分段分段分段分段分段联络联络设备利用率75%，可靠性N-2电缆系统双电源拉手环电缆系统双电源拉手环变电站变电站配电室配电室配电室配电室设备利用率50%，可靠性N-1多路平行供电多路平行供电变电站进线开关变电站进线开关联络开关用户中压架空线网络接线中压架空线网络接线接线方式可采用双电源手拉手环网接线、接线方式可采用双电源手拉手环网接线、三电源拉手环网接线、四电源拉手环网接三电源拉手环网接线、四电源拉手环网接线线可采用柱上负荷开关可采用柱上负荷开关((或断路器或断路器))将线路进将线路进行适当分段（行适当分段（33分段）和联络（闭式环分段）和联络（闭式环网）网）架空线路分段原则架空线路分段原则CB1S1S2S3CB2CB1S1S2S3S4S5CB2CB1S1S2S3S4S5CB2S7S6不同分段数（不包括联络开关），故障时可保持供电线路的比例：二分段：50％；三分段：66.67%；四分段：75％建议：二到三分段二、配网自动化的几点认识二、配网自动化的几点认识原则：原则：简单、可靠、实用、经济简单、可靠、实用、经济与与先进性先进性相结合相结合真正的需求，不搞大而全。真正的需求，不搞大而全。通信是瓶颈问题通信是瓶颈问题适当的故障处理的控制原则适当的故障处理的控制原则配网自动化的实用性问题配网自动化的实用性问题配网配网SCADASCADA和和GISGIS统一设计、分步实施统一设计、分步实施在满足必要的功能要求的情况下，不推在满足必要的功能要求的情况下，不推荐大而全的复杂系统荐大而全的复杂系统大而全的系统往往投资很高、经济性差。大而全的系统往往投资很高、经济性差。结构复杂也会导致可靠性低、同时维护困结构复杂也会导致可靠性低、同时维护困难，也与大多数供电局配网运行人员的水难，也与大多数供电局配网运行人员的水平不相适应。平不相适应。有些功能设计理论上就有问题。有些功能设计理论上就有问题。必须重视解决通讯瓶颈问题必须重视解决通讯瓶颈问题过去已有的配电自动化系统中，通信是瓶颈，往过去已有的配电自动化系统中，通信是瓶颈，往往由于通信通道故障，导致使已有的系统运行结往由于通信通道故障，导致使已有的系统运行结果不理想，甚至瘫痪。果不理想，甚至瘫痪。因此故障处理不能...
