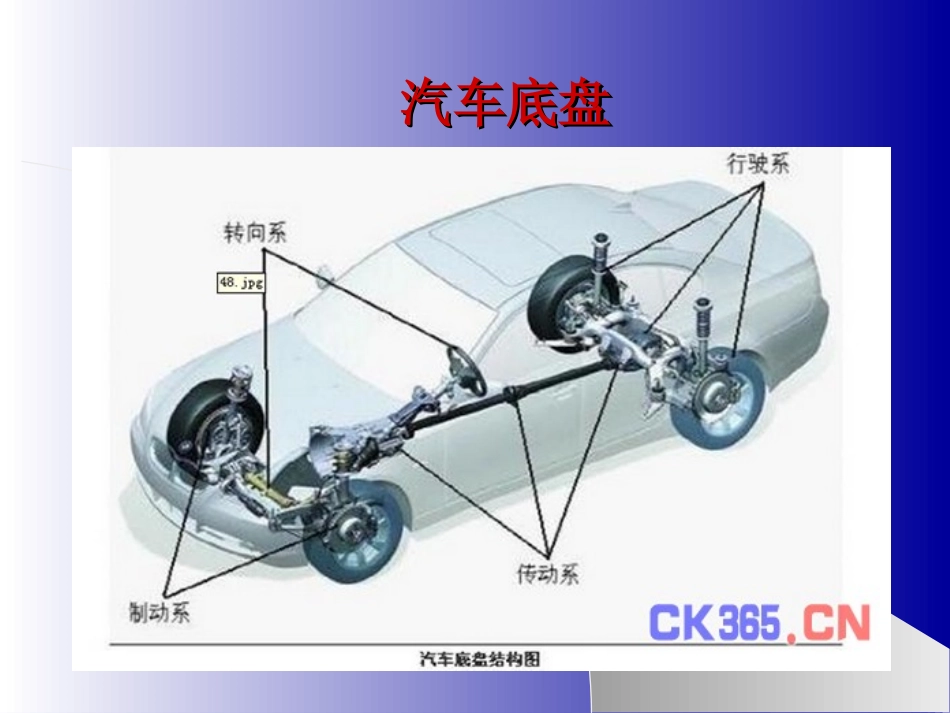

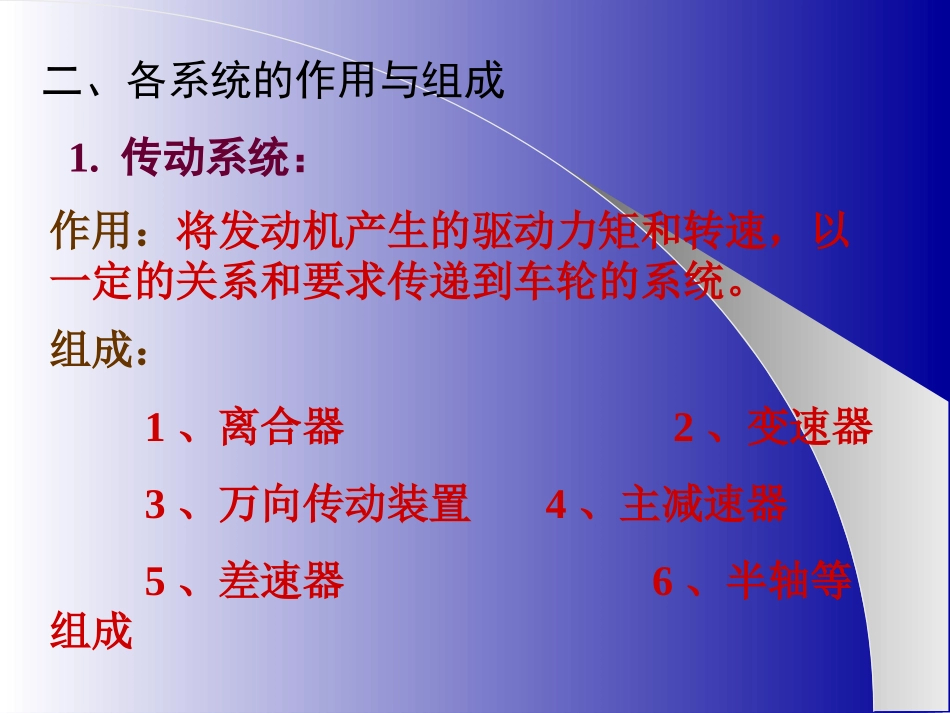

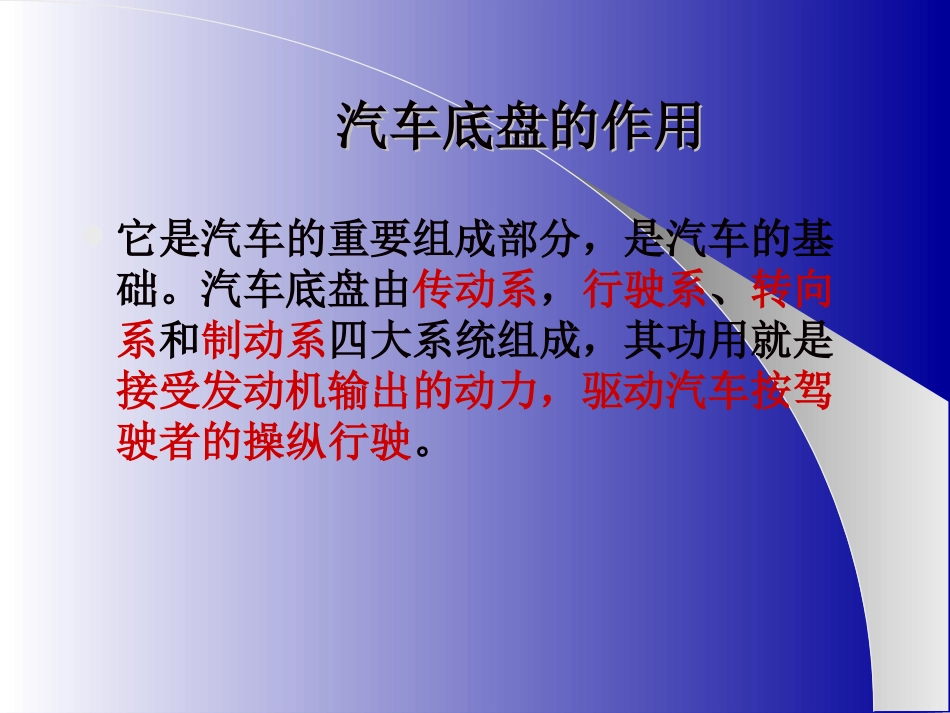

汽车底盘汽车底盘汽车底盘的作用汽车底盘的作用它是汽车的重要组成部分，是汽车的基础。汽车底盘由传动系，行驶系、转向系和制动系四大系统组成，其功用就是接受发动机输出的动力，驱动汽车按驾驶者的操纵行驶。二、各系统的作用与组成作用：将发动机产生的驱动力矩和转速，以一定的关系和要求传递到车轮的系统。1.传动系统：组成：1、离合器2、变速器3、万向传动装置4、主减速器5、差速器6、半轴等组成汽车传动系的组成：前端发动机驱动轮驱动轮前置后驱动方案传动系统离合器变速器万向节驱动桥差速器半轴主减速器传动轴变速箱变速箱（（11）变速箱分类）变速箱分类它分为手动、自动两种，手动变速箱主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；而自动变速箱AT是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。（（22）变速箱作用）变速箱作用一、改变传动比；二、在发动机旋转方向不变情况下，使汽车能倒退行驶；三、利用空挡，中断动力传递，以使发动机能够起动、怠速，并便于变速器换档或进行动力输出。驱动桥驱动桥驱动桥作用是位于传动系末端能改变来自变速器的转速和转矩，并将它们传递给驱动轮的机构。驱动桥一般由主减速器、差速器、车轮传动装置和驱动桥壳等组成，转向驱动桥还有等速万向节。另外，驱动桥还要承受作用于路面和车架或车身之间的垂直力，纵向力和横向力，以及制动力矩和反作用力。传动轴传动轴作用传动轴是汽车传动系中传递动力的重要部件，它的作用是与变速箱、驱动桥一起将发动机的动力传递给车轮，使汽车产生驱动力。组成由轴管、伸缩套和万向节组成半轴半轴作用半轴也叫驱动轴是将差速器与驱动轮连接起来的轴。组成半轴是变速箱减速器与驱动轮之间传递扭矩的轴，其内外端各有一个万向节分别通过万向节上的花键与减速器齿轮及轮毂轴承内圈连接。2.行驶系统：作用：1、接收发动机传递的转矩，并通过驱动轮与地面的附着作用，产生驱动力并保证车辆的正常行驶；2、传递并承受路面作用于车轮的力和因此而产生力矩；3、减缓路面对车身的冲击，并衰减由此产生的振动，保证汽车的行驶平顺性；4、配合转向系统，实现车辆行驶方向的控制，并保证车辆的操纵稳定性；5、配合制动系统，保证车辆的制动性。组成：（1）车架（2）车桥（3）车轮（4）悬架二、各系统的作用与组成2.行驶系统：二、各系统的作用描述与组成2.行驶系统：行驶系统车轮车轮（（11）车轮组成）车轮组成a、钢圈b、轮胎aa、、钢圈钢圈作用：支承和固定轮胎bb、、轮胎轮胎作用：1、能支承车身2、缓冲外界冲击轮胎识别轮胎识别175/70R1477H175/70R1477H各个符号的含义是什么？各个符号的含义是什么？中175代表轮胎宽度是175MM，70表示轮胎断面的扁平比是70%，即断面高度是宽度的70%，轮辋直径是14英寸，负荷指数77，许用车速是H级。悬架悬架1、悬架是汽车的车架（或承载式车身）与车桥（或车轮）之间的一切传力连接装置的总称。2、作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并减少由此引起的震动，以保证汽车能平顺地行驶。（（11）悬架的组成）悬架的组成a、弹性元件b、导向机构c、减震器aa、、弹性元件弹性元件功能：支撑垂直载荷,缓和和抑止不平路面引起的振动和冲击.弹性元件主要有钢板弹簧,螺旋弹簧,扭杆弹簧,空气弹簧和橡胶弹簧等。bb、、导向机构导向机构导向机构的作用：是传递力和力矩,同时兼起导向作用。在汽车的行驶过程当中,能够控制车轮的运动轨迹（1）控制臂根据控制臂在车上布置形式不同，可分为纵臂、横臂和斜臂3种（2）推力杆用来在车轮与车架之间传递力，并对车轮相对车架（身）的运动关系有影响。推力杆有横向推力杆与纵向推力杆之分导向机构组成控制臂控制臂推力杆推力杆车轮轴承支座车轮轴承支座转向节转向节转向节（SteeringKnuckle）又称“羊角”，是汽车转向桥中的重要零件之一，能够使汽车稳定行驶并灵敏传递行驶方向。作用传递并承受汽车前部载荷，支承并带动前轮绕主销转动而使汽车转向...
