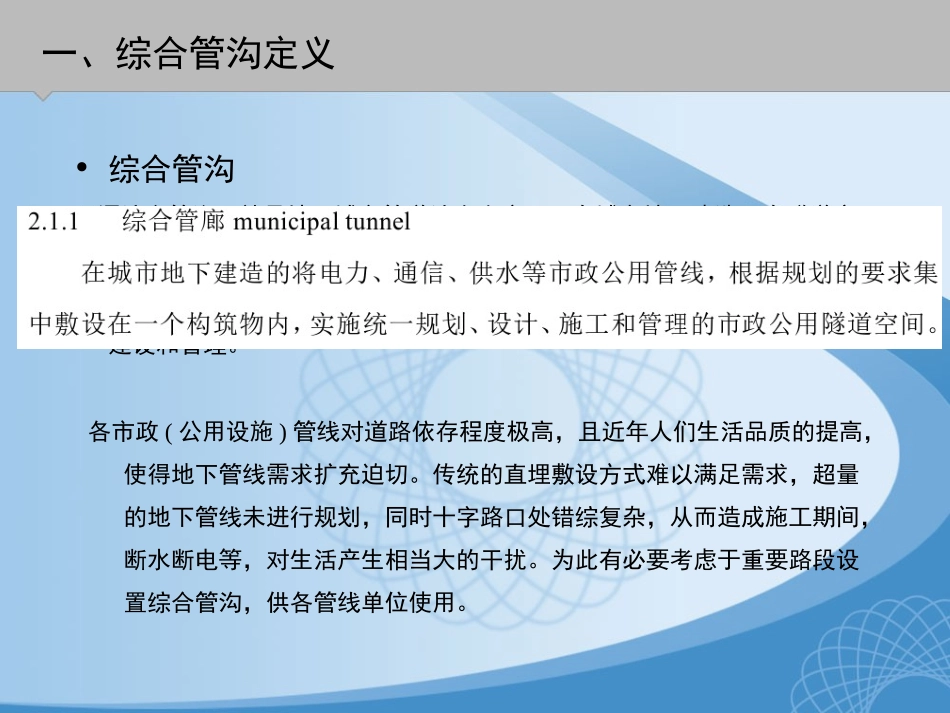

综合管沟设计介绍——工艺设计主要内容一、综合管沟定义二、综合管沟的优缺点三、综合管沟的主要设计内容四、设计注意事项以及安全措施一、综合管沟定义•综合管沟所谓综合管沟，就是地下城市管道综合走廊，即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理。各市政(公用设施)管线对道路依存程度极高，且近年人们生活品质的提高，使得地下管线需求扩充迫切。传统的直埋敷设方式难以满足需求，超量的地下管线未进行规划，同时十字路口处错综复杂，从而造成施工期间，断水断电等，对生活产生相当大的干扰。为此有必要考虑于重要路段设置综合管沟，供各管线单位使用。综合管沟代表着市政管线建设和发展的方向，是未来城市发展的必然趋势。其开发与建设对城市基础建设起着至关重要的作用，是一次涉及到大系统、大投资的决策行为，具有不可逆性。•综合管沟类型•综合管沟适用范围根据《城市工程管线综合规划规范(GB50289-98)》和《城市综合管廊工程技术规范(征求意见稿)》：二、综合管沟优缺点•综合管沟和直埋敷设的比较•高新区使用综合管沟的优势1）在管线建设条件方面，项目周边为盐田；2）在沿线地质条件方面，具有典型的滨海软土特征，具有腐蚀性；3）在对道路交通影响方面，近期该区域刚开始发展，避免了多次直埋管线对交通和出行造成影响。敷设方式现代化程度管线使用寿命维修养护运行费用工程造价施工难度责任权属直埋低短麻烦低低小易分综合管沟高长便捷高高大不易分三、综合管沟主要设计内容•入沟管线选择•相关基础资料•综合管沟平纵横•附属工程设计•重要节点设计•其他相关设计青岛市市政工程设计研究院•管线敷设方式的选择区域管线综合规划—管沟系统方面前期阶段论证—管沟与直埋比较3.1入沟管线选择青岛高新区主次干道管线综合规划--综合管沟布局2010年世博会管沟布局青岛市市政工程设计研究院电力电缆通信电缆给水管线供热管线排水管线燃气管线预留管线具有可变形、灵活布置、不易受到断面变化限制、随时穿缆的优点可克服漏水问题，避免爆管引起的交通问题延长管道使用寿命，避免管线扩容引起的问题增加维护管理成本，地方要求不允许入沟增加管沟埋深，产生有毒、易爆气体，投资增大考虑为产业用地预留3.1入沟管线选择3.1入沟管线选择3.2相关基础资料1、相关图纸a.道路设计图b.批复的管线综合规划图c.现状地形图d.地勘资料2、相关规范、图集a.《室外给水设计规范》（GB50013-2006）b.《城市工程管线综合规划规范》（GB50289-98）c.《城市热力网设计规范》（CJJ34—2002）d.《电力工程电缆设计规范》（GB50217-2007）e.《采暖通风与空气调节设计规范》（GB50019-2003）f.《01S305小型潜水排污泵选用及安装》g.《03S402室内管道支架及吊架》h.《02S404防水套管》《城市综合管廊工程技术规范(征求意见稿)》《世博会园区综合管沟建设标准(地方标准)》《共同沟设计指针》（日本）《共同管道工程》（台湾）3.3综合管沟平纵横1、平面综合管沟平面线形与道路平面线形一致，应考虑与现状或规划建筑物（构筑物）的平面位置相协调。如遇有桥梁墩柱处，需在平面采取避让措施。对于曲线段，可将综合管沟划分为直折沟，但应考虑其转折角必须符合各类管线平面弯折角要求，以使管线敷设、安装方便。为减小管道运行中的水头损失，建议尽量控制折角小于45d，结合管道安装设计。青岛市市政工程设计研究院3.3综合管沟平纵横2、最小覆土综合管沟最小覆土应考虑雨水支管、燃气管线（支管）等自综合管沟上方穿越的情况，以及绿化种植等要求，控制最小覆土不小于1.5米。结构设计中需充分考虑覆土厚度。青岛市市政工程设计研究院10%10%3.3综合管沟平纵横3、纵断综合管沟纵断基本与道路纵断一致，以减少土方量。同时综合管沟在纵坡变化处应满足各类管线折角的需要。在穿越路口处，为避让重力流管线，采取局部下卧或上穿的措施通过。综合管沟的纵断应考虑管沟内管道检修时自流排水需求，其最小纵坡应不小于0.2%；最大纵坡应考虑各类管线敷设、运输方便，一般控制在10%...
