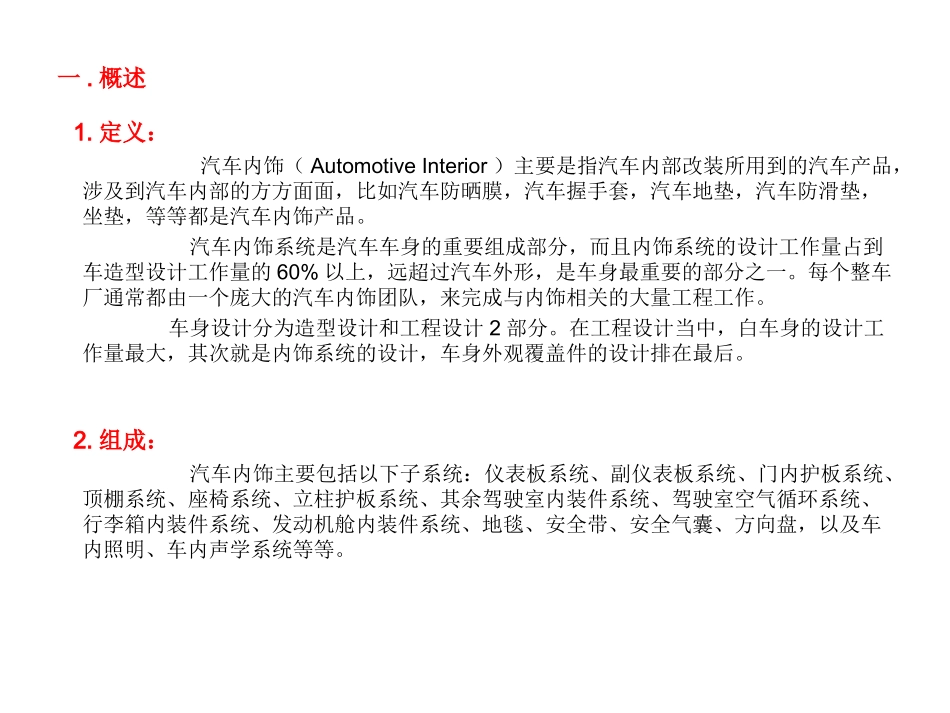

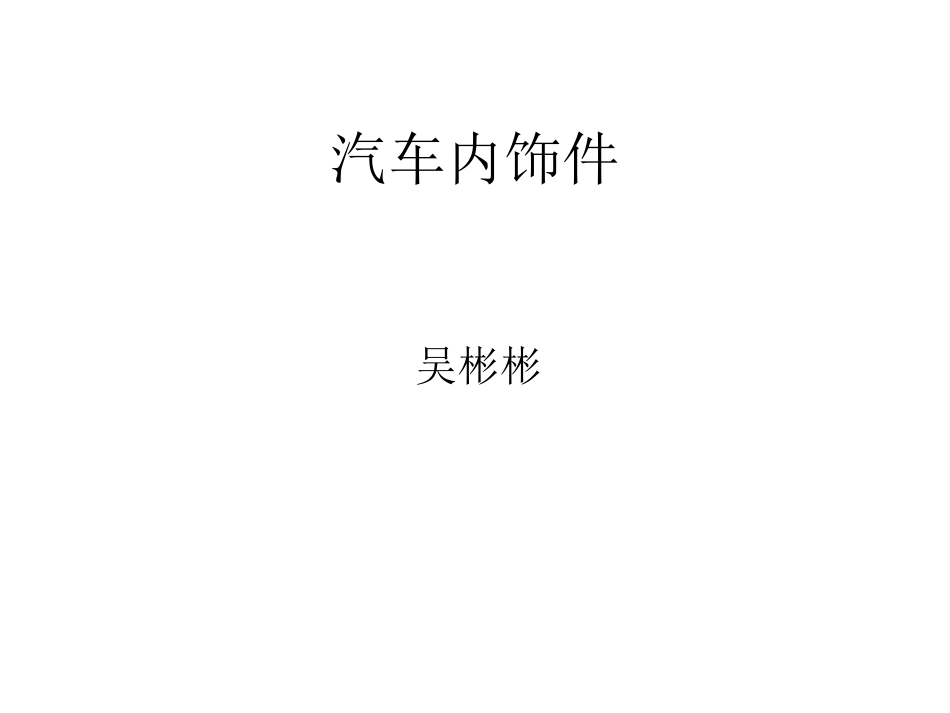

汽车内饰件吴彬彬目录一内饰大体设计二具体部分一.概述1.定义:汽车内饰(AutomotiveInterior)主要是指汽车内部改装所用到的汽车产品,涉及到汽车内部的方方面面,比如汽车防晒膜,汽车握手套,汽车地垫,汽车防滑垫,坐垫,等等都是汽车内饰产品。汽车内饰系统是汽车车身的重要组成部分,而且内饰系统的设计工作量占到车造型设计工作量的60%以上,远超过汽车外形,是车身最重要的部分之一。每个整车厂通常都由一个庞大的汽车内饰团队,来完成与内饰相关的大量工程工作。车身设计分为造型设计和工程设计2部分。在工程设计当中,白车身的设计工作量最大,其次就是内饰系统的设计,车身外观覆盖件的设计排在最后。2.组成:汽车内饰主要包括以下子系统:仪表板系统、副仪表板系统、门内护板系统、顶棚系统、座椅系统、立柱护板系统、其余驾驶室内装件系统、驾驶室空气循环系统、行李箱内装件系统、发动机舱内装件系统、地毯、安全带、安全气囊、方向盘,以及车内照明、车内声学系统等等。二.设计(1)设计流程1.造型设计数据输入、输出2.安装结构初步分析3.结构设计细化4.最终数模整体后期分析5.模具件试装分析、调整一、配合造型设计提供数据:项目立项,启动外观色彩面料的设计工作,在获得造型设计内容并经工程可行性分析后提交初步设计外观标准,完善设计方案制造1/4模型(QUARTERBUCK)涂装后2次评审;合格后将方案实施在模型上经认可后,开始确定装饰的具体设计。内饰设计从造型到A面,最后结构设计,看似是一个先后顺序关系,其实这几方面都是要相互配合、相互协调的。在内饰造型初始时,需要有一些以下内饰相关的输入条件:1.主断面:在汽车设计之初,通常会在一些重要部位作一些主断面,作为以后要重点控制参数,不管是结构还是造型都需要考虑此参数。2.硬点:硬点参数也是一个很重要的数据,硬点对控制整车布置有着很重要的作用,在造型之初就提供与内饰布置有关的硬点参数,使造型能正确表达整车的设计参数。比如侧围护板在设计时,就要考虑车身直口边及门框密封条的硬点参数,使侧围各护板内表面位置是正确的。3.拔模方向:内饰的内表面一般都有皮纹,而皮纹也都有拔模角度,不同的皮纹拔模角度也是不一样的,因此,在内饰造型的同时确定拔模方向,使在此就能初步控制内表面拔模角度,减少给结构设计带来不方便,甚至是因错误而返工带来的损失。皮纹拔模角度一般是:细皮纹在3度拔模角左右,粗皮纹在5度拔模角左右,当然,这得因不同的皮纹来定。4.内饰整体外观参数确定:内饰整体外观参数主要是各护板间的间隙、段差、分型线等,这些参数的好坏直接影响到内饰整体外观的品质;而这些参数都是需要合理的安装结构、生产工艺水平来决定的,因此使在造型之初,需配合造型合理确定此参数,既能使整体外观协调,又能合理设计安装结构。二.安装结构初步分析在内饰造型的同时,可也进行内饰安装结构的初步分析确定,也就是进行安装断面的设计.此过程大致有以下几个方面需要考虑、确定:1、与车身的安装方式:对于内饰件与车身的安装方式,主要要求能达到安装简单、快捷、牢固、可靠等。一般安装都是选用卡扣连接安装,对每个部位工作环境、性能要求、安装要求等进行分析,以选择或设计合理的卡扣,达到最佳的性能。在安装方式设计过程中,有一点比较重要,就是要求各护板或总成在坐标Z方向有一硬安装方式,可以是金属卡片安装,也可以是护板上一些加强筋安装,或是某一零件支撑护板等,其作用主要使护板在Z轴方向有一支撑力,避免卡扣损坏,影响护板安装。2、内饰件间的安装方式:内饰件外观品质有两个主要因素是间隙和段差,而这两因素主要是由内饰件间的安装方式来控制的,这除了合理安装方式(包括结构、位置等),还要有合理的定位方式(尽量用点、线定位,避免用面定位,特别是大面定位)。同时,各内饰件间安装是相互影响的,要以整体安装布局来考虑,比如各门护板总成与其它各饰件间没有什么安装影响,可以单独以此总成安装来考虑,但其它饰板间却是互相影响安装,顶棚饰板与各上护板间虽没有安装要求,却有间隙、段差要求,上下护板间又有安装、间隙、段差等要求,而下护与...
