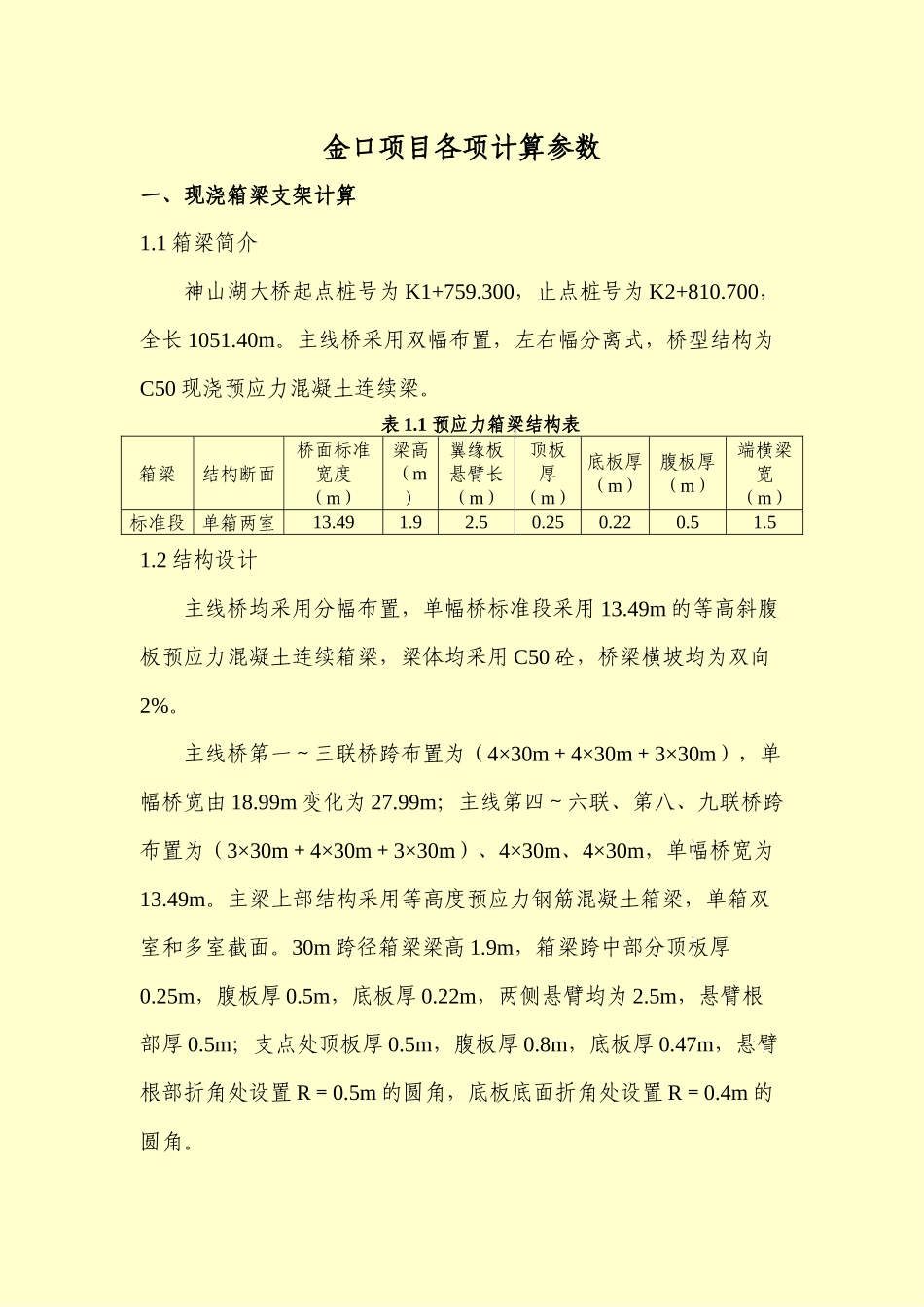

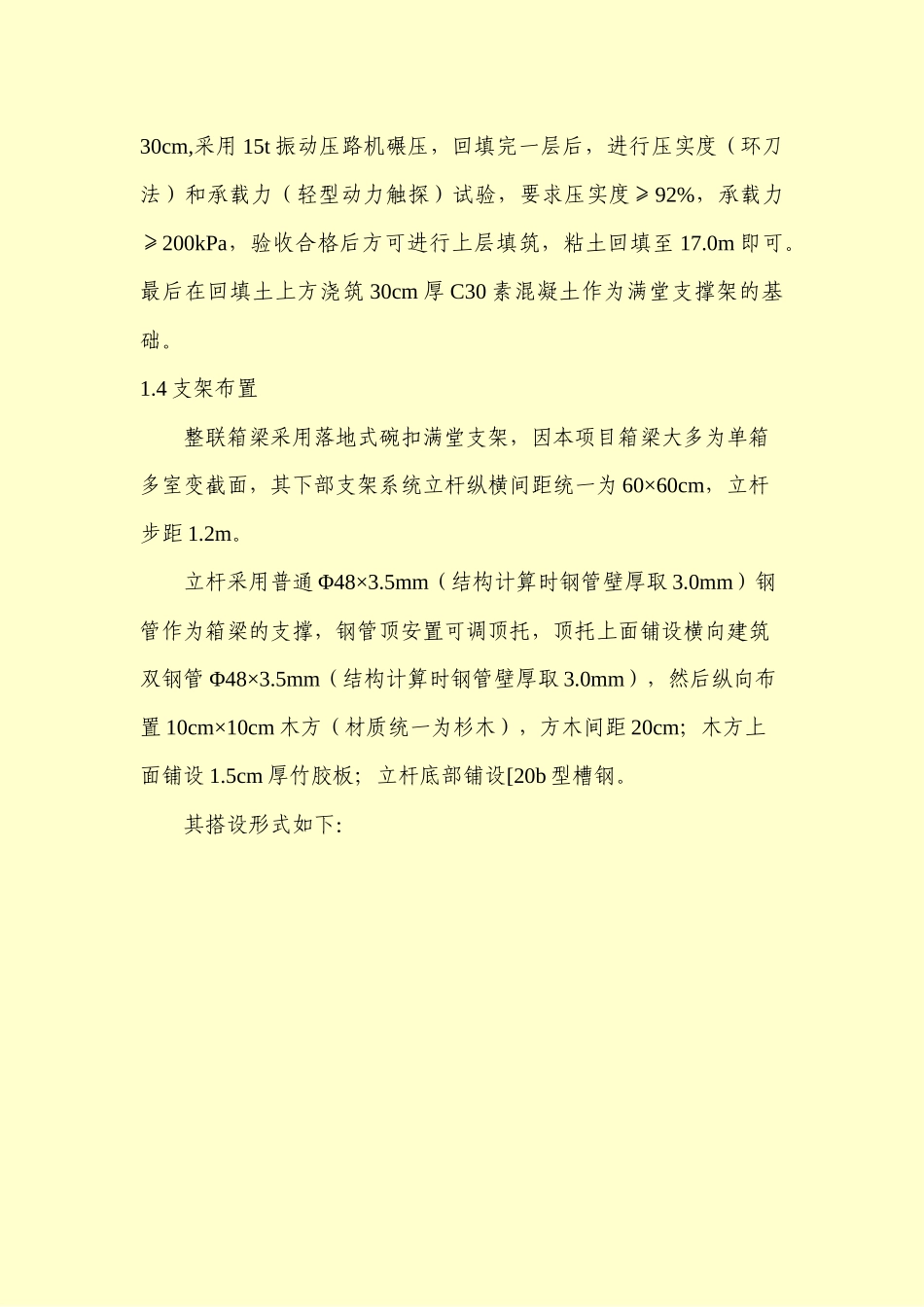

金口项目各项计算参数一、现浇箱梁支架计算1.1箱梁简介神山湖大桥起点桩号为K1+759.300，止点桩号为K2+810.700，全长1051.40m。主线桥采用双幅布置，左右幅分离式，桥型结构为C50现浇预应力混凝土连续梁。表1.1预应力箱梁结构表箱梁结构断面桥面标准宽度（m）梁高（m）翼缘板悬臂长（m）顶板厚（m）底板厚（m）腹板厚（m）端横梁宽（m）标准段单箱两室13.491.92.50.250.220.51.51.2结构设计主线桥均采用分幅布置，单幅桥标准段采用13.49m的等高斜腹板预应力混凝土连续箱梁，梁体均采用C50砼，桥梁横坡均为双向2%。主线桥第一～三联桥跨布置为（4×30m＋4×30m＋3×30m），单幅桥宽由18.99m变化为27.99m；主线第四～六联、第八、九联桥跨布置为（3×30m＋4×30m＋3×30m）、4×30m、4×30m，单幅桥宽为13.49m。主梁上部结构采用等高度预应力钢筋混凝土箱梁，单箱双室和多室截面。30m跨径箱梁梁高1.9m，箱梁跨中部分顶板厚0.25m，腹板厚0.5m，底板厚0.22m，两侧悬臂均为2.5m，悬臂根部厚0.5m；支点处顶板厚0.5m，腹板厚0.8m，底板厚0.47m，悬臂根部折角处设置R＝0.5m的圆角，底板底面折角处设置R＝0.4m的圆角。图1.1桥梁上部结构图1.3地基处理因部分桥梁斜跨神山湖，湖底地层属第四系湖塘相沉积（Q1）层，全部为流塑状淤泥含有大量的根茎类有机质、腐殖质，承载力标准值Fak=35kPa，在落地式满堂支架搭设前，先将桥梁两端进行围堰，用机械设备对湖底进行清淤，将湖底淤泥全部清除。根据神山湖大桥地勘报告，湖底淤泥下为⑤层粉质粘土（地基承载力基本允许值fa0为215kPa），可作为支架基础的持力层。清淤完成后，采用粘土对湖底分层填筑碾压，分层厚度为30cm,采用15t振动压路机碾压，回填完一层后，进行压实度（环刀法）和承载力（轻型动力触探）试验，要求压实度≥92%，承载力≥200kPa，验收合格后方可进行上层填筑，粘土回填至17.0m即可。最后在回填土上方浇筑30cm厚C30素混凝土作为满堂支撑架的基础。1.4支架布置整联箱梁采用落地式碗扣满堂支架，因本项目箱梁大多为单箱多室变截面，其下部支架系统立杆纵横间距统一为60×60cm，立杆步距1.2m。立杆采用普通Φ48×3.5mm（结构计算时钢管壁厚取3.0mm）钢管作为箱梁的支撑，钢管顶安置可调顶托，顶托上面铺设横向建筑双钢管Φ48×3.5mm（结构计算时钢管壁厚取3.0mm），然后纵向布置10cm×10cm木方（材质统一为杉木），方木间距20cm；木方上面铺设1.5cm厚竹胶板；立杆底部铺设[20b型槽钢。其搭设形式如下：图1.2碗扣支架布置示意图1.5支架系统的材料参数1、支架钢管：按设计要求，施工时采用满堂式碗扣支架，采用规格为φ48×3.5mm碗扣式钢管。2、箱梁底模：箱梁底模采用高强度竹胶板，木方上面铺设高强度竹胶板,厚均为1.5cm。3、模板楞木：主楞为Φ48×3.5mm双钢管，次楞为10×10cm木方（杉木）。4、支架基础：C30混凝土30cm，[20b型槽钢。1.6荷载计算1、箱梁砼自重该箱梁钢筋混凝土容重按γ=25.5kN/m³计算，本项目中支架纵横间距统一为60×60cm，取截面最不利处进行计算，横梁处梁高1.9m。Q1＝25.5×1.9＝48.45kN/m22、模板、支架等自重根据JGJ130-2011，主梁、次梁及支撑模板自重取0.85kN/m2；根据JGJ130-2011，h×la×lb＝1.2×0.6×0.6m时，支模架立杆每m结构自重为0.1384kN/m，支架最大高度为13.5m。Q2＝0.85＋0.1384×13.5/(0.6×0.6)＝6.04kN/m23、施工荷载（1）施工人员及设备荷载标准值（Q3）按均布活荷载取1.0kN/m2；（2）浇筑和振捣混凝土时产生的荷载标准值（Q4）可采用1.0kN/m2。4、风荷载作用于模板支撑架上的水平风荷载标准值，应按下式计算：ωK=0.7×μz×μS×ω0式中：ωk---风荷载标准值（kN/m2）；ω0---基本风压（kN/m2），根据《建筑结构荷载规范》（GB50009-2012），按50年一遇的风压采用取0.35kN/m2；μz---风压高度变化系数，按现行国家标准《建筑结构荷载规范》（GB50009-2012）规定采用1.00；μS---风荷载体型系数，按现行国家标准《建筑结构荷载规范》（GB50009-2012）规定的竖直面取0.8。故Q5=ωK=0.7×1.00×0.8×0.35=0.196kN/m25、荷载计算（1）不组合风荷载时Q=1.2×（Q1+Q2）+1.4×（Q3+Q4）＝68....
