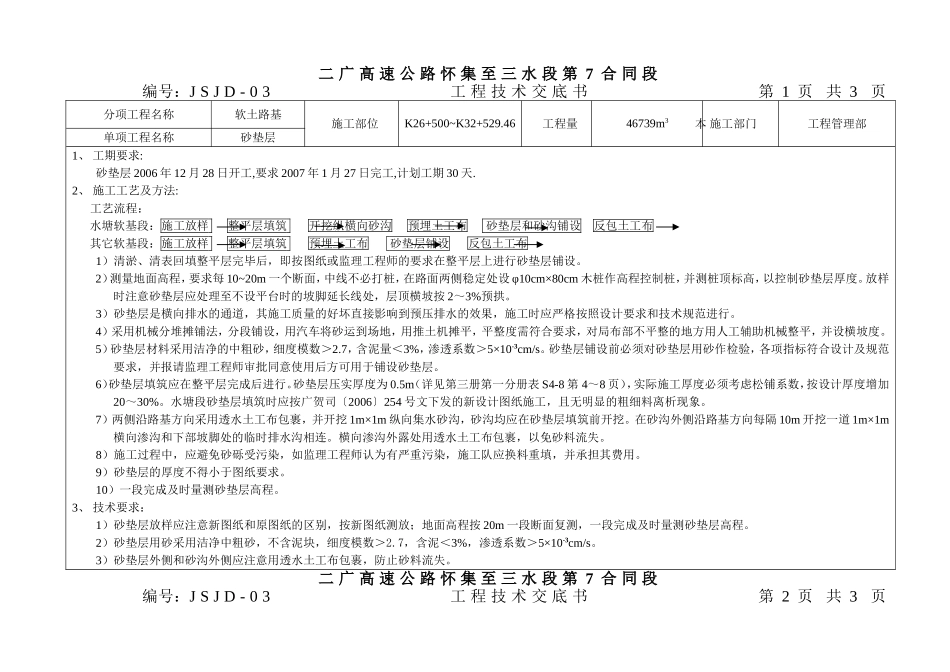

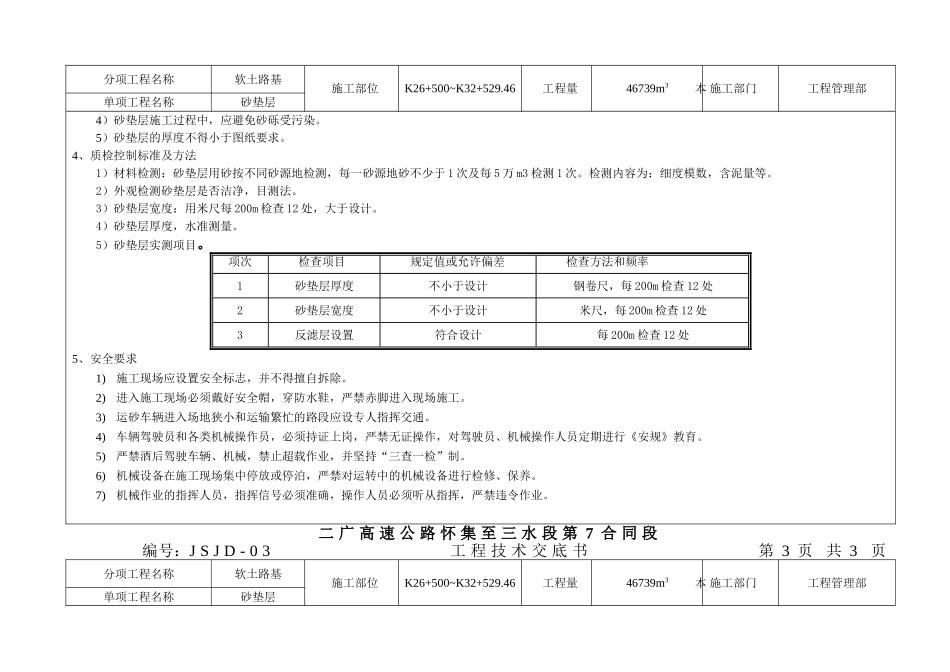

二广高速公路怀集至三水段第7合同段编号：JSJD-03工程技术交底书第1页共3页分项工程名称软土路基施工部位K26+500~K32+529.46工程量46739m3本施工部门工程管理部单项工程名称砂垫层1、工期要求:砂垫层2006年12月28日开工,要求2007年1月27日完工,计划工期30天.2、施工工艺及方法:工艺流程：水塘软基段：施工放样整平层填筑开挖纵横向砂沟预埋土工布砂垫层和砂沟铺设反包土工布其它软基段：施工放样整平层填筑预埋土工布砂垫层铺设反包土工布1）清淤、清表回填整平层完毕后，即按图纸或监理工程师的要求在整平层上进行砂垫层铺设。2）测量地面高程，要求每10~20m一个断面，中线不必打桩，在路面两侧稳定处设φ10cm×80cm木桩作高程控制桩，并测桩顶标高，以控制砂垫层厚度。放样时注意砂垫层应处理至不设平台时的坡脚延长线处，层顶横坡按2～3%预拱。3）砂垫层是横向排水的通道，其施工质量的好坏直接影响到预压排水的效果，施工时应严格按照设计要求和技术规范进行。4）采用机械分堆摊铺法，分段铺设，用汽车将砂运到场地，用推土机摊平，平整度需符合要求，对局布部不平整的地方用人工辅助机械整平，并设横坡度。5）砂垫层材料采用洁净的中粗砂，细度模数＞2.7，含泥量＜3%，渗透系数＞5×10-3cm/s。砂垫层铺设前必须对砂垫层用砂作检验，各项指标符合设计及规范要求，并报请监理工程师审批同意使用后方可用于铺设砂垫层。6）砂垫层填筑应在整平层完成后进行。砂垫层压实厚度为0.5m（详见第三册第一分册表S4-8第4～8页），实际施工厚度必须考虑松铺系数，按设计厚度增加20～30%。水塘段砂垫层填筑时应按广贺司〔2006〕254号文下发的新设计图纸施工，且无明显的粗细料离析现象。7）两侧沿路基方向采用透水土工布包裹，并开挖1m×1m纵向集水砂沟，砂沟均应在砂垫层填筑前开挖。在砂沟外侧沿路基方向每隔10m开挖一道1m×1m横向渗沟和下部坡脚处的临时排水沟相连。横向渗沟外露处用透水土工布包裹，以免砂料流失。8）施工过程中，应避免砂砾受污染，如监理工程师认为有严重污染，施工队应换料重填，并承担其费用。9）砂垫层的厚度不得小于图纸要求。10）一段完成及时量测砂垫层高程。3、技术要求：1）砂垫层放样应注意新图纸和原图纸的区别，按新图纸测放；地面高程按20m一段断面复测，一段完成及时量测砂垫层高程。2）砂垫层用砂采用洁净中粗砂，不含泥块，细度模数＞2.7，含泥＜3%，渗透系数＞5×10-3cm/s。3）砂垫层外侧和砂沟外侧应注意用透水土工布包裹，防止砂料流失。二广高速公路怀集至三水段第7合同段编号：JSJD-03工程技术交底书第2页共3页分项工程名称软土路基施工部位K26+500~K32+529.46工程量46739m3本施工部门工程管理部单项工程名称砂垫层4）砂垫层施工过程中，应避免砂砾受污染。5）砂垫层的厚度不得小于图纸要求。4、质检控制标准及方法1）材料检测：砂垫层用砂按不同砂源地检测，每一砂源地砂不少于1次及每5万m3检测1次。检测内容为：细度模数，含泥量等。2）外观检测砂垫层是否洁净，目测法。3）砂垫层宽度：用米尺每200m检查12处，大于设计。4）砂垫层厚度，水准测量。5）砂垫层实测项目。项次检查项目规定值或允许偏差检查方法和频率1砂垫层厚度不小于设计钢卷尺，每200m检查12处2砂垫层宽度不小于设计米尺，每200m检查12处3反滤层设置符合设计每200m检查12处5、安全要求1)施工现场应设置安全标志，并不得擅自拆除。2)进入施工现场必须戴好安全帽，穿防水鞋，严禁赤脚进入现场施工。3)运砂车辆进入场地狭小和运输繁忙的路段应设专人指挥交通。4)车辆驾驶员和各类机械操作员，必须持证上岗，严禁无证操作，对驾驶员、机械操作人员定期进行《安规》教育。5)严禁酒后驾驶车辆、机械，禁止超载作业，并坚持“三查一检”制。6)机械设备在施工现场集中停放或停泊，严禁对运转中的机械设备进行检修、保养。7)机械作业的指挥人员，指挥信号必须准确，操作人员必须听从指挥，严禁违令作业。二广高速公路怀集至三水段第7合同段编号：JSJD-03工程技术交底书第3页共3页分项工程名称软土路基施工部位K26+500~K32+529.46工程量46739m3本施工部门工程管理部单项工程名称砂垫层8)对...
