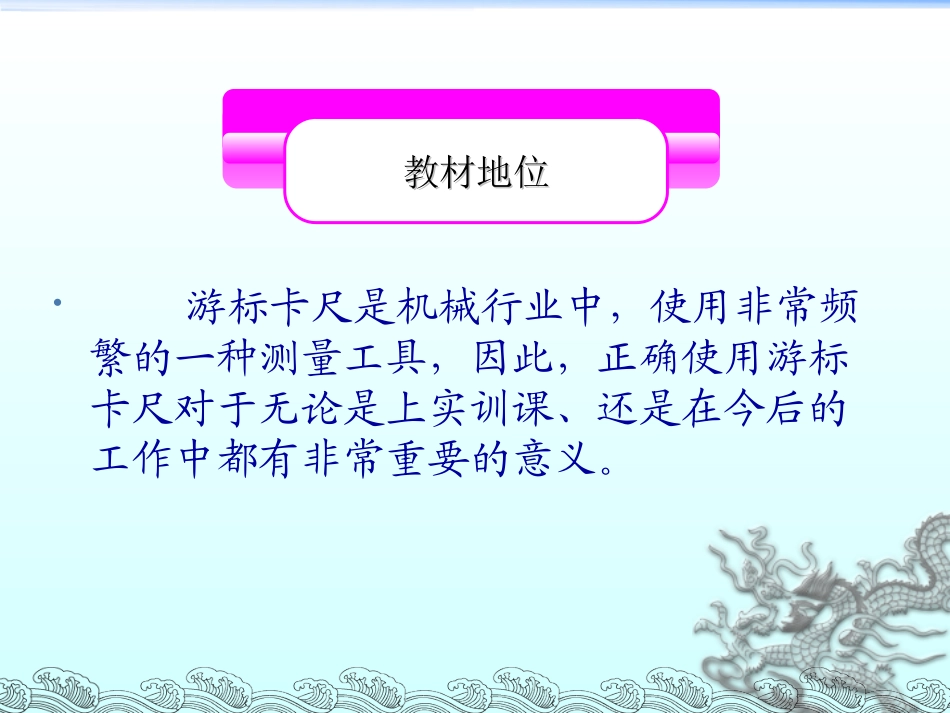

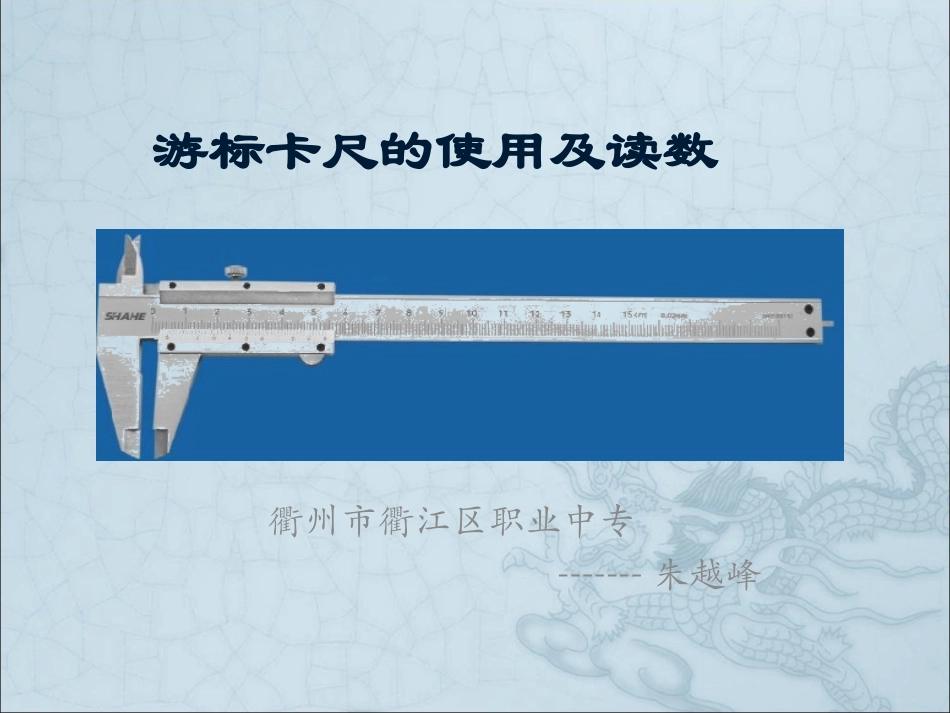

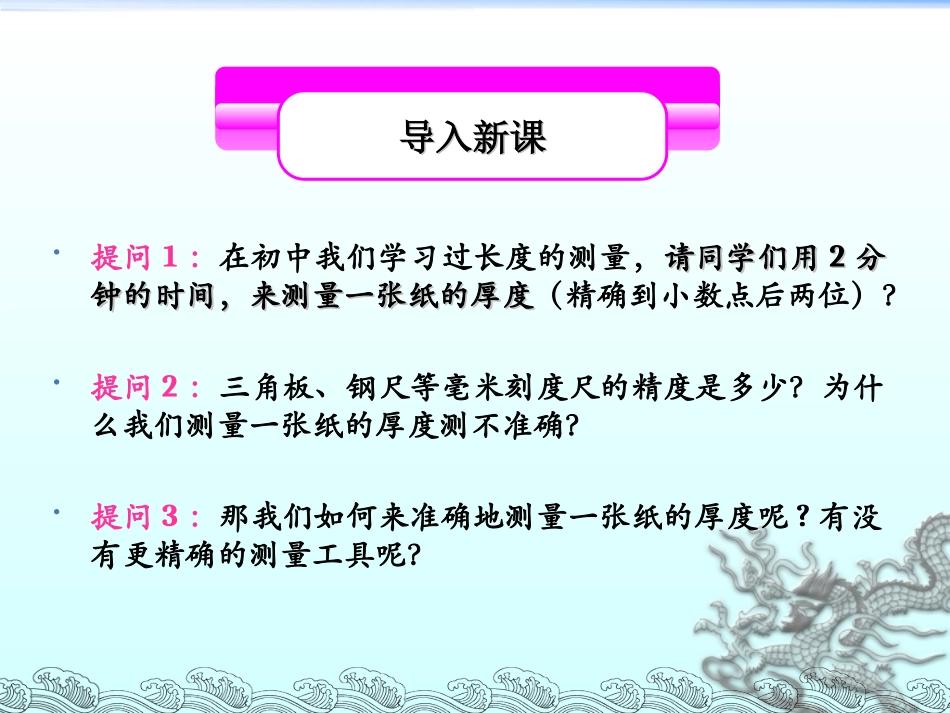

游标卡尺的使用及读数衢州市衢江区职业中专-------朱越峰教材地位教材地位游标卡尺是机械行业中，使用非常频繁的一种测量工具，因此，正确使用游标卡尺对于无论是上实训课、还是在今后的工作中都有非常重要的意义。导入新课导入新课提问1：在初中我们学习过长度的测量，请同学们用请同学们用22分分钟的时间，来测量一张纸的厚度钟的时间，来测量一张纸的厚度（精确到小数点后两位）？提问2：三角板、钢尺等毫米刻度尺的精度是多少？为什么我们测量一张纸的厚度测不准确？提问3：那我们如何来准确地测量一张纸的厚度呢?有没有更精确的测量工具呢？讲授新课讲授新课一、游标卡尺的结构游标卡尺的应用二、游标卡尺的刻线原理以1/50mm（0.02mm)为例，主尺每小格1mm，当两量爪合并时，游标上的50小格刚好与主尺的49mm对正。尺身与游标每格之差为：1-49/50=0.02（mm）,此差值即为1/50mm游标卡尺的测量精度主尺1小格为1mm，副尺1小格是多少毫米？副尺1小格为：49/50=0.98（mm）主尺1小格与副尺1小格之差为：1-49/50=0.02（mm）例一：副尺即游标向右移动了1小格，两量爪移动了多少mm？（放大图）两量爪移动的距离两量爪移动的距离::1-49/50=0.02（mm）例二：当游标向右移动了5小格，两量爪移动了多少mm？5-5×(49/50)=5(1-49/50)=5×0.02=0.1总结由此可见，当量爪间所量物体的长度为0.02毫米时，游标尺向右应移动0.02毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.1毫米的宽度，……，依此类推。结论：游标每小格代表0.02mm，一大格即5小格为0.1mm。结论游标每小格代表0.02mm，一大格即5小格为0.1mm。三、游标卡尺的读数方法用游标卡尺测量工件时，读数方法分三个步骤：1、读出游标上零线左面尺身的毫米整数；2、读出游标上哪一条刻线与尺身刻线对齐（第二条起每小格为0.02mm）;3、把尺身和游标上的尺寸加起来即为测得尺寸。即：L＝整数部分＋小数部分游标卡尺的读数方法。步骤：①、读整数。②、读小数。③、确定读数值---整数、小数相加。例一：请读出下例尺寸？0+5×0.1=0.5mm例二：请读出下例尺寸？18+6×0.1=18.6mm例三：请读出下例尺寸？34+（6×0.1+4×0.02）=34.68mm例四：请读出下例尺寸？特殊情况游标上的零刻度线与主尺刻度线对齐时为整数。此题为37mm。实操演练实操演练演练一：请同学们用游标卡尺再来测量一次纸张的厚度•演练二：要求学生用精度为0.02mm的游标卡尺测量塑料管的长度、内径、外径，并将测量的数据填入下列表格中。•••••••测量完毕，同座位同学交换测量检验测量项目：长度内径外径测量值：检验结果：实操演练实操演练本节课主要讲的是游标卡尺的结构、原理及使用方法。之后要求大家学会正确使用游标卡尺进行测量并快速读数。归纳总结归纳总结作业1、试述1/50mm游标卡尺的刻线原理？2、根据下列尺寸画出游标卡尺的示意图，17.35mm、21.24mm。
