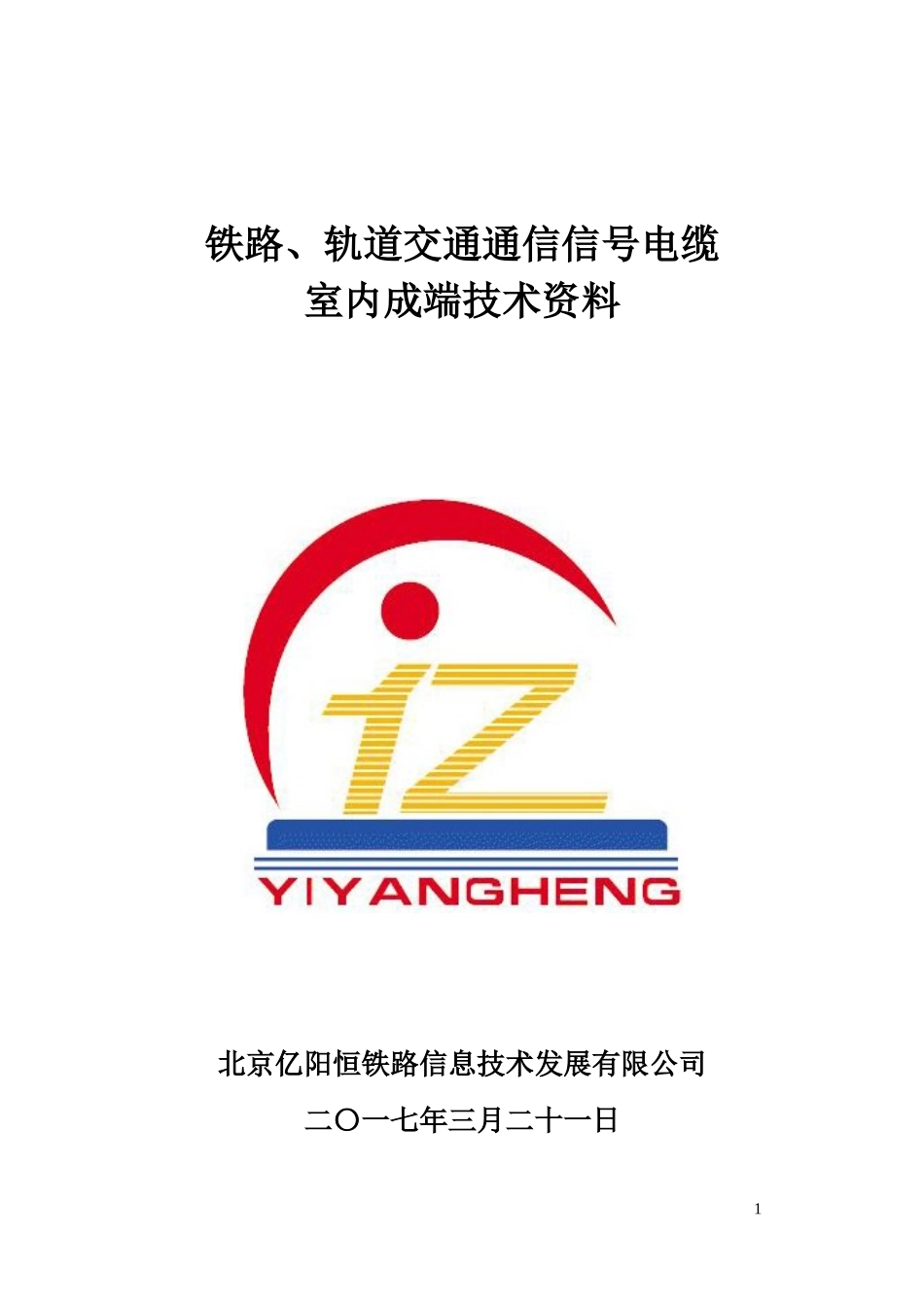

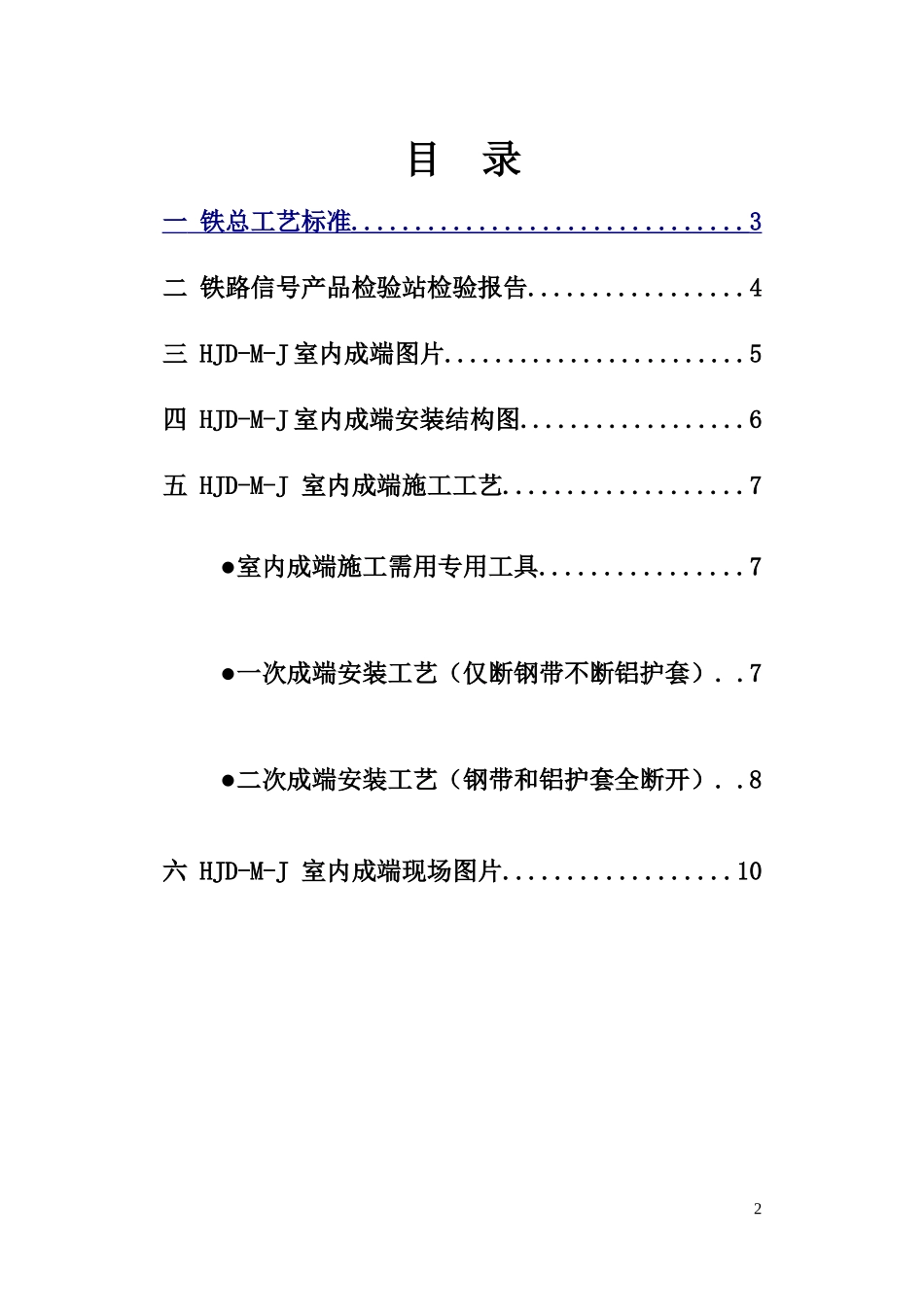

1铁路、轨道交通通信信号电缆室内成端技术资料北京亿阳恒铁路信息技术发展有限公司二〇一七年三月二十一日2目录一铁总工艺标准...............................3二铁路信号产品检验站检验报告.................4三HJD-M-J室内成端图片........................5四HJD-M-J室内成端安装结构图..................6五HJD-M-J室内成端施工工艺...................7●室内成端施工需用专用工具................7●一次成端安装工艺（仅断钢带不断铝护套）..7●二次成端安装工艺（钢带和铝护套全断开）..8六HJD-M-J室内成端现场图片..................1034二铁路信号产品检验站检验报告567室内成端图片轨交成端图片8四HJD-M-J室内成端安装结构图910五HJD-M-J室内成端施工工艺室内成端执行依据：《高速铁路信号工程施工技术规程》（Q/CR9607-2015）。一、室内成端施工需用专用工具①手电锯或电工刀，②电缆割刀，③偏口钳，④梅花螺丝刀,屏蔽压接钳。11二、一次成端安装工艺（仅断钢带不断铝护套）1、HJD-M-J一次成端结构示意图如下：一次成端结构图2、施工工艺⑴在电缆预绝缘处中心点两端各50mm处，用电缆割刀环切电缆外护套。剥去多余的电缆外护套（即剥开电缆皮长度100mm）。⑵将手电电锯刻度调至合适刻度，一般在2~3mm，纵刨电缆外皮，去掉多余的外护套，漏出电缆钢带。⑶保留钢带40mm，用电缆割刀环切电缆钢带、去掉多余的钢带，漏出铝护套。⑷用纱布擦掉钢带和铝护套表面的附着物，以减少钢带与排流导线连接后的电阻。⑸将室内成端内置排流导线上的V型卡子连接固定在电缆钢带上，拧紧V型卡子上的两个螺丝。⑹用排流导线上的小喉箍将铝护套连接固定紧。⑺用电缆密封胶带缠绕在成端两端的电缆上做密封处理，使成端两端密封环密封。⑻扣上成端外壳，两头用喉箍将成端上下锁紧。⑼从成端灌胶孔灌注密封胶，保证成端内灌满密封胶。⑽接地连接：采用1.5－6规格的冷压铜端头连接成端材料的接地端子，使之并入贯通地线或地网。三二次成端安装工艺（钢带和铝护套全断开）12二次成端钢带和铝护套全部断开。室内电缆长度大于5m时，还要在进口处的电缆间做一次成端接地。1、HJD-M-J二次成端结构示意图如下：二次成端结构图2、施工工艺⑴在电缆预绝缘处中心点一端，用电缆割刀环切电缆外护套。⑵将手电锯刻度调至合适刻度，一般在2~3mm，纵刨电缆外护套，去掉多余的外护套，漏出电缆钢带。⑶保留钢带40mm，用电缆割刀环切电缆钢带、去掉多余的钢带，铝护套。⑷用纱布擦掉钢带表面的附着物，以减少钢带与排流导线连接后的电阻。⑸将室内成端内置排流导线上的V型卡子连接固定在电缆钢带和铝护套上，拧紧V型卡子上的两个螺丝。⑹用排流导线上并联每一个内屏蔽四芯组，并用裸铜丝绑扎牢固，保证导电良好（注意不要过度用力，避免伤及芯线）。⑺用电缆专用密封胶带缠绕在成端上、下两端的电缆上做密封处理，使成端下端密封环密封。⑻扣上电缆成端外壳，两头用喉箍将盒体上下锁紧。⑼从成端灌胶孔灌注密封胶，保证成端内灌满密封胶。⑽接地连接：采用1.5－6规格的冷压铜端头连接成端材料的接地端子，使之并入贯通地线或地网。13六HJD-M-J室内成端现场图片原来的老式室内成端图片14以下是改进后的室内成端图片武汉地铁工程室内成端图片15武汉地铁工程室内成端图片1617宝兰客运专线工程室内成端图片宝兰客运专线工程室内成端图片18莞－惠城际工程室内成端施工图片19天津地铁6号线室内成端施工图片2021石济客运专线室内成端施工图片2223长沙磁悬浮站内成端天津地铁1号线室内成端24哈牡电气化改造尚志站室内成端252627
