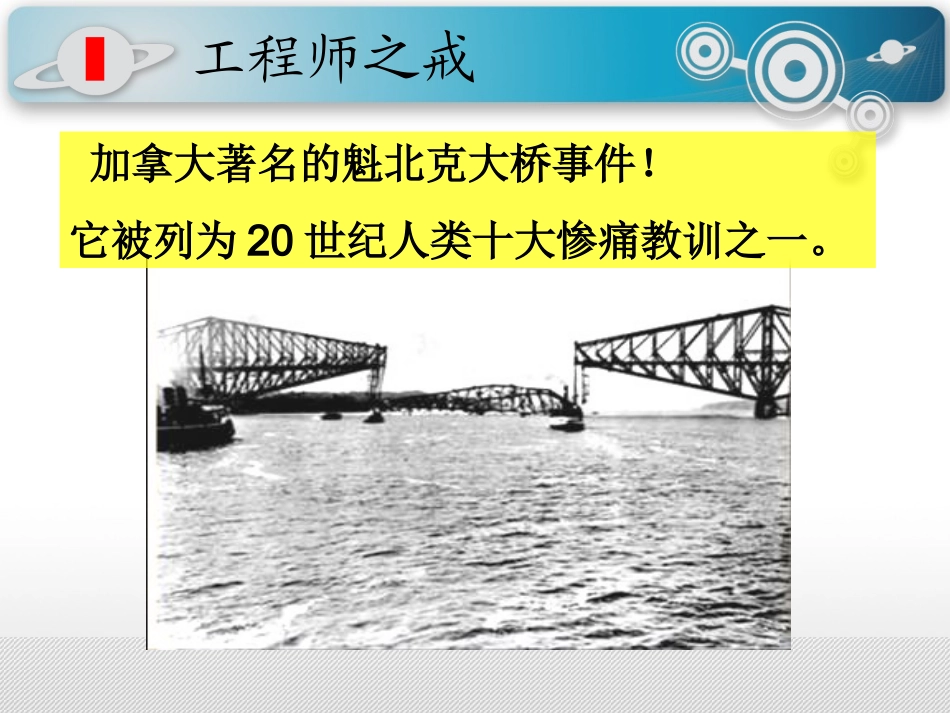

第一章结构与设计第三节结构设计哈三中徐园园工程师之戒工程师戴上了这枚戒指就意味着要坚持高水准的职业操守，也意味着不要忘记教训和耻辱。工程师之戒加拿大著名的魁北克大桥事件！它被列为20世纪人类十大惨痛教训之一。工程师之戒1907年8月，这座世界上最长的悬臂跨度大桥坍塌，19000吨钢材和86人落入水中，只有11人生还。究其原因，是工程师在结构设计上出现失误，他们忽略了对桥梁自重的精确计算，擅自将大桥的长度由原来的500米延长到600米。工程师之戒“工程师之戒”时刻提醒工程师们，也警示着我们，要具有高度的责任感，铭记自己身上担负着他人生命的责任，去设计安全稳固的建筑结构。工程师之戒影响结构稳固的因素有哪些？探究结构一、结构的稳定性二、结构的强度三、结构的连接结构的稳定性形状、支撑面积和重心位置等结构的强度一根筷子比一把筷子易断的原因是什么？材料、形状、横截面积（应力公式推导）等结构的连接构件连接处的强度是影响整个结构强度和稳定性的重要因素。连接方式：榫接、胶粘、绳系、铆接等结构设计的过程：1、明确问题2、选择类型3、绘制草图4、制作模型5、检测改进6、评价技术设计的一般过程:1.发现和明确问题2.制定设计方案3.制作模型或原型4.测试、优化5.评价及使用维护哈尔滨工业大学首届桥梁模型设计大赛决赛纸桥承重10公斤，桥身自重259克。2008年在福州大学举行的福建省首届大学生结构设计大赛上，来自华侨大学一队的参赛队设计让参观者大开眼界，夺得了冠军。桥墩、支架活动要求：1）桥型不限，必须单独成型，桥面平整，绘制草图，至少能承受0.5Kg荷载。2）桥长150mm-500mm,桥高50mm-400mm。3）小组分工合作，注重创新设计。4）注意安全。注：可以不做引桥评价标准：以纸桥承受0.5Kg荷载为前提，看看哪个组的作品最美观？哪个组的作品承重性最强？哪个组的作品最有创意？造型别致、美观稳固创意独特、稳固美观活动的流程：1、明确问题2、选择桥梁类型3、绘制草图4、制作模型5、检测改进6、评价《活动指南》在设计制作过程中，请同学们思考下列问题：1、为了增强结构的稳固性，采用的设计有哪些？2、你的创新设计是什么？活动要求：1）桥型不限，必须单独成型，桥面平整，绘制草图，至少能承受0.5Kg荷载。2）桥长150mm-500mm,桥高50mm-400mm。3）小组分工合作，注重创新设计。4）注意安全。注：可以不做引桥活动评价：1）珍惜欣赏好作品的机会！2）台下同学分析作品的优劣及原因。3）小组代表上台先解说，再做承重测试。
