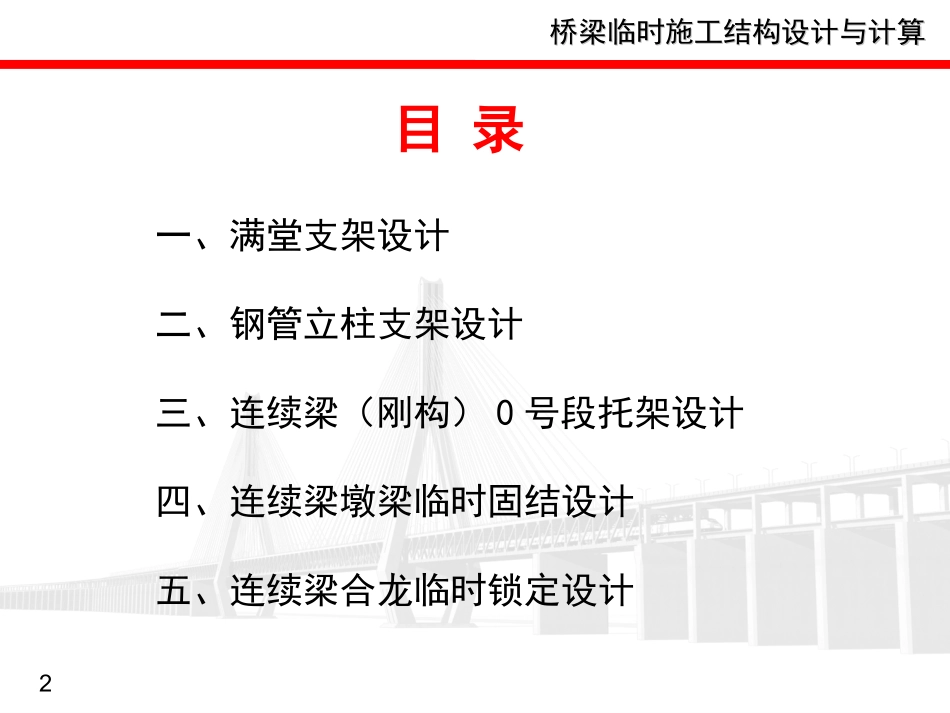

桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算培训讲义培训讲义2桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算目录一、满堂支架设计二、钢管立柱支架设计三、连续梁（刚构）0号段托架设计四、连续梁墩梁临时固结设计五、连续梁合龙临时锁定设计3桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算目录一、满堂支架设计二、钢管立柱支架设计三、连续梁（刚构）0号段托架设计四、连续梁墩梁临时固结设计五、连续梁合龙临时锁定设计4桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算前言连续梁（刚构）0号段托架设计、连续梁墩梁临时固结设计、连续梁合龙临时锁定设计这三部分，属于连续梁施工的三个方面，并不系统；且连续梁合龙锁定设计属于设计院主体结构设计的范畴，施工单位一般不必进行设计。鉴于以上两点，本课件按连续梁施工进行系统说明。主要内容包括0#墩托架设计、墩梁固结、挂篮施工、边跨直线段施工，合龙段施工、连续梁施工要点等几个方面进行介绍。5桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算四、连续梁施工设计4.1概述4.20#块托架设计4.3连续梁墩梁固结设计4.4挂篮设计4.5边跨直线段施工4.6合龙段设计4.7连续梁施工要点6桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算4.1概述——连续梁与连续刚构的异同1、连续梁与刚构的区别：前者墩顶有支座，后者墩梁固结。2、连续梁与连续刚构的施工区别：连续梁桥施工时要先实行墩梁固结，以保证施工时的稳定性，并在边跨合龙后解除(即体系转换)；连续刚构桥无需体系转换，其余部分施工方法相同。7桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算施工方法：连续梁(刚构)的常规施工方法为悬臂浇筑法。又叫挂篮施工，是连续梁施工工艺的一大进步，这种方法克服了受地形、江河等不利自然条件施工桥梁的限制。4.1概述——连续梁(刚构）的施工方法8桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算4.1概述——连续梁(刚构）的施工过程施工过程：先利用支架在墩顶两侧立模施工0#块，然后根据梁段的划分利用挂篮分节段逐步对称完成T构，再进行边跨，合龙、体系转换，最后进行中跨合龙。9桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算4.1概述——连续梁(刚构）的施工过程10桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算4.20#块支架法施工1）满堂脚手架法：满堂脚手架法应用于墩底基础条件较好，且墩高度较低的0号块。此方法简单，施工安全可靠。2）钢管支架法：钢管支架法应用于墩底基础较差，且墩高度不大的0号块。此方法所需材料较少，施工速度较快，施工安全可靠。3）膺架法：膺架法适用于墩身较高，或墩低基础条件较差，堂脚手架无法搭设或搭设高度过大的0号块。此方法工艺较为复杂，但施工速度快，用料省，经济节约。4）……11桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算4.20#块支架法施工1）满堂脚手架法2）钢管支架法3）膺架法4）……12桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算4.20#块支架法施工4）膺架与挂篮代替施工支架0#块分为两部分，一部分位于墩顶，采用在墩顶两侧横桥向设置膺架施工；另一部分0#块在纵桥向超出墩顶两侧，采用挂篮施工。13桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算4.20#块支架法施工1）满堂脚手架法2）钢管支架法3）膺架法4）……无论哪种方法，0号的支架均需按承重荷载的1.2倍进行预压，以消除非弹性变形和测量弹性变形，同时也是对支架安全性进行检验。0#块浇筑时，应根据其高度和混凝土数量分一次、二次和三次浇筑。尽量采用一次浇筑，以减少施工缝和减少施工工序。0号块混凝土浇筑原则：对称、连续不间断（混凝土不出现初凝）。14桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算4.20#块支架法施工0#块砼一次浇筑15桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算4.20#块支架法施工0#块砼一次浇筑16桥梁临时施工结构设计与计算桥梁临时施工结构设计与计算临时锚固实施前应编制详细的施工方案，方案报请监理工程师批准后方可实施。4.3连续梁墩梁固结设计17...
